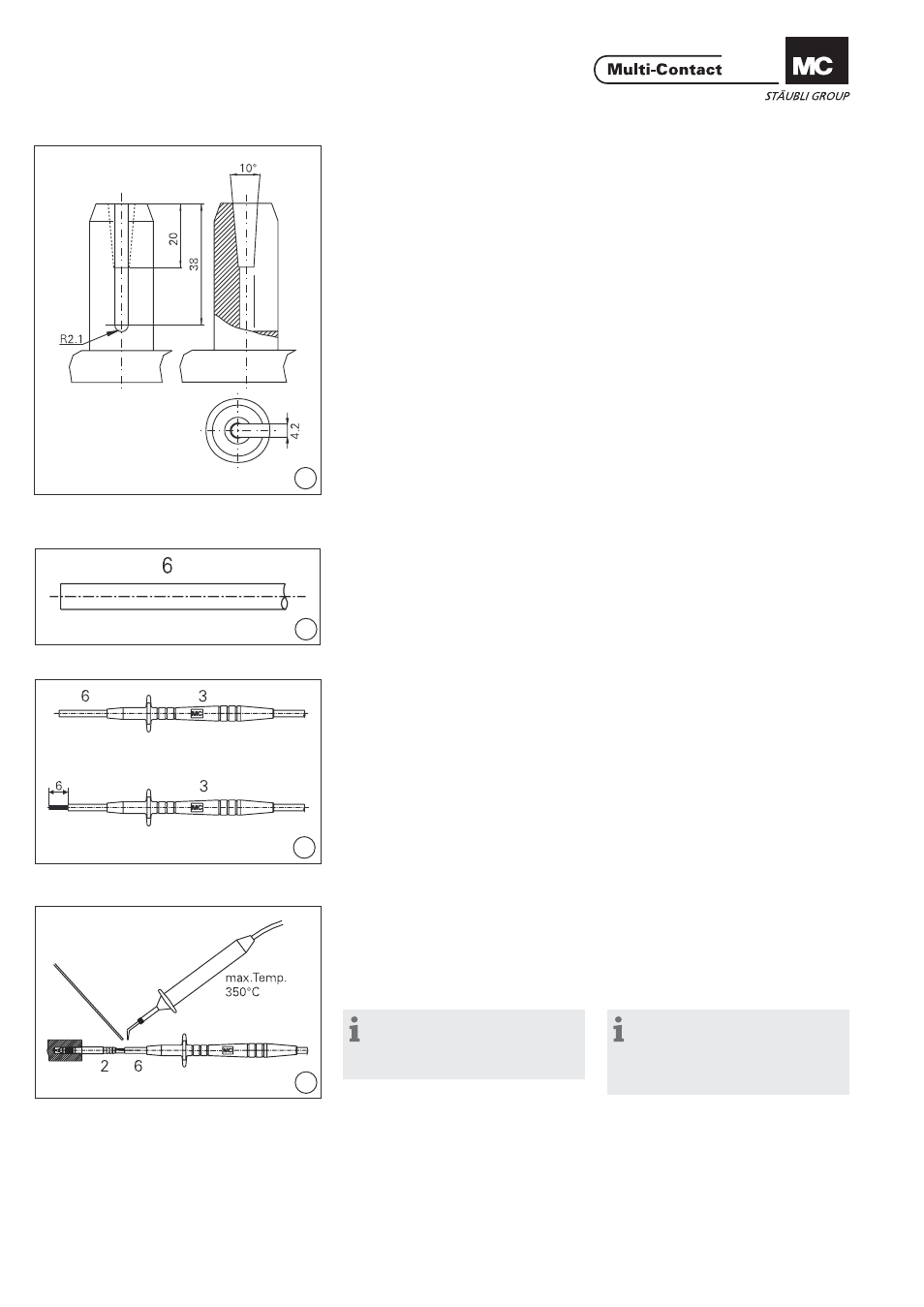

(ill. 7)
Outil de montage A-SL
Matière recommandée: Acier (ill. 7)
Auxiliary tool A-SL
Recommended material: Steel
Préparation du câble Preparation of the cable
(ill. 8)
Couper le câble 6 à la longueur
prévu e. (ill. 8)
Cut the cable 6 to the desired nominal
length.
(ill. 9)
Enfi ler l‘isolant 3 sur le câble et avec la
pince à dénuder, dénuder l‘extrémité
du câble SAPP4-L sur la longueur
L= 6mm. (ill. 9)
Slide insulator 3 onto cable and strip
SAPP4-L end of cable to length
L= 6mm with cable stripper.
Montage Assembly
(ill. 10)
Souder le câble 6 dans la fi che 2. Tem-
pérature de soudure max.: 350°C.
La fi che et la zone de soudure doivent
être exemptes de coulures liées à la
soudure. (ill. 10)
Solder cable 6 in plug 2. Max. solder
temperature: 350°C.
Plug and solder area should be free
from excess solder.
Remarque:
Utiliser un bloc avec un perçage
Ø 4,2mm pour maintenir la fi che 2
lors de la soudure.
Note:
For soldering purposes a block
with a drilled hole Ø 4,2mm should
be used to hold the plug 2 in
positio n.
