FOYER FERMÉ AIRSYSTEM Chapitre 4
MANUEL D'INSTALLATION ET D'EMPLOI page
30
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
pour éviter la transmission de la chaleur du marbre et/ou de la pierre et
pour permettre les normales dilatations thermiques ; attention aux
finitions en bois telles que poutres ou étagères.
Il est conseillé de construire la contre-hotte en placoplâtre de
type ignifuge de 15/20 mm d'épaisseur avec une structure
autoportante réalisée avec un profilé galvanisé afin que les éléments de
l'habillage (poutres en bois ou linteaux en marbre) qui, eux, n'ont pas
de structure portante, puissent facilement la supporter et pour
pouvoir facilement intervenir en cas d'anomalies et/ou
d'entretiens futurs.
Effectuer le montage à blanc de la sole foyère de l'habillage en
laissant une ouverture de 1 cm entre le foyer fermé et la dalle
foyère pour effectuer l'isolation. (Figure 5)

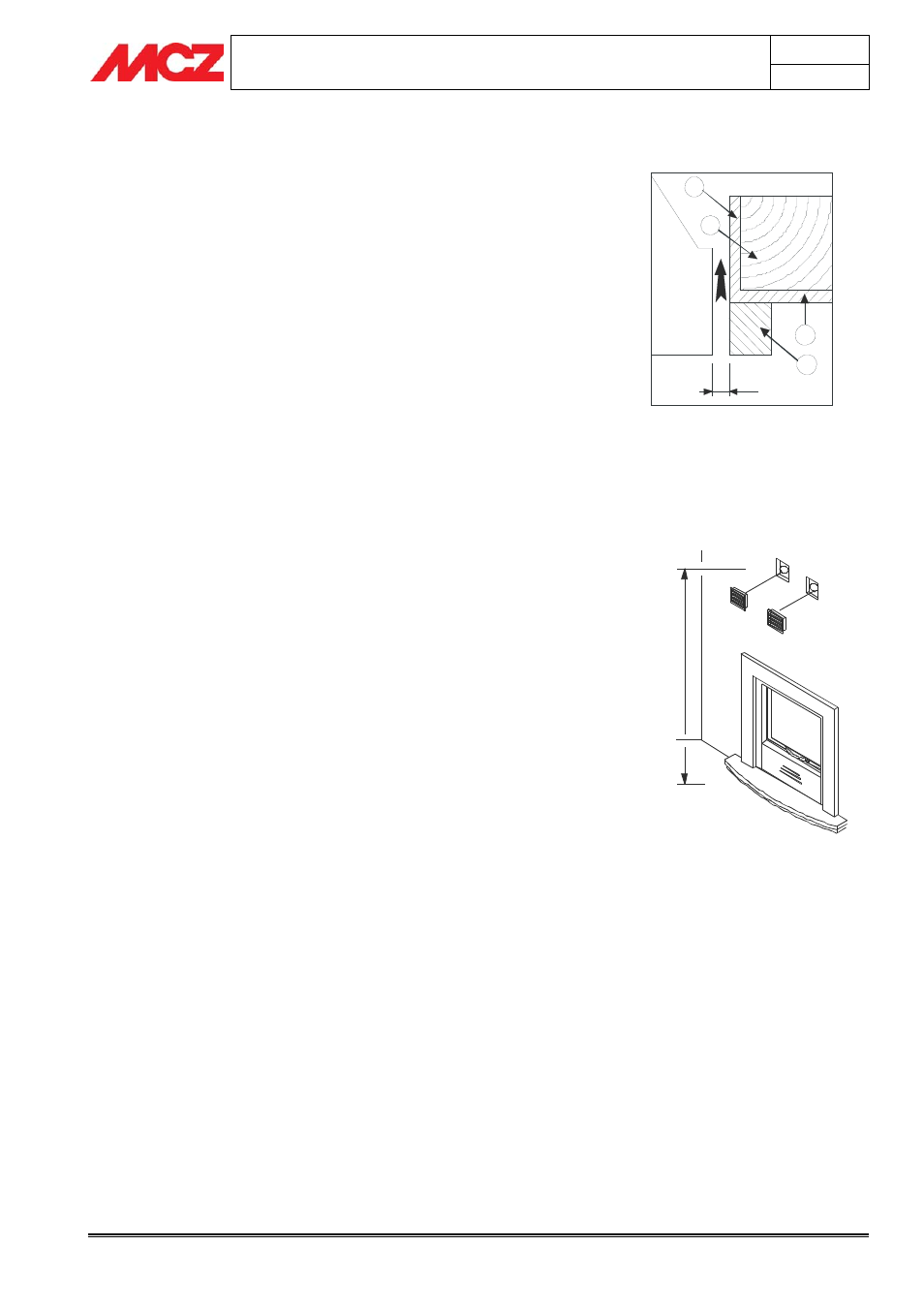

4.14. ISOLATION DE LA POUTRE EN BOIS
La poutre en bois doit être protégée avec une isolation adéquate des
parties chaudes pour prévenir le risque d'incendie ou éviter
d'endommager l'habillage. (figure 23)
4.15. MONTAGE DES BOUCHES DE SORTIE D'AIR CHAUD
Après avoir effectué les deux découpes carrées de 18x18, positionner
les raccords sur la contre-hotte et les fixer. Installer les grilles qui
s'encastreront automatiquement à l'aide des quatre crochets.
Il est conseillé de positionner les bouches à une hauteur
minimale du sol de 2 ml afin d'éviter que l'air chaud n'arrive
directement à hauteur des personnes.
Comme solution alternative, il est possible d'installer une bouche
unique (voir notre listing) en effectuant une découpe rectangulaire de
16x48 sur la partie frontale ou latérale à laquelle seront raccordés les
deux tubes de Ø 150 mm de sortie de l'air chaud (Figure 24).
Figure 24 – Montage des bouches de sortie
d'air chaud
Figure 23 – Isolation des poutres
1
1
2
3
10
PROTECTION THERMIQUE DES
POUTRES
1. Isolant appliquè ou à appliquer
2. Poutres on bois
3. Marbre ou autre matériau
Pa
ss
age d’
ai
r
2 m min
imu
m
