FOYER FERMÉ AIRSYSTEM Chapitre 4
MANUEL D'INSTALLATION ET D'EMPLOI page
26
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
A A
A
TOUS LES MODELES Airsystem
EXCLUSION DU Airsystem B70
A = FC700 - FC715 Panneau de commande
B = Ventilateur 480/620 m/h 3
UNIQUEMENT MODELE
Airsystem B70
A A
Emplacement du panneau de
commande (A) vu de haut
A
A = Panneau de commande FC700 - FC715
B = Ventilateurs 180 m/h 3
Emplacement du panneau de
commande (A) vu de haut
4.10. FONCTIONNEMENT DU PANNEAU DE COMMANDE FC 715
Le dispositif permet de contrôler la vitesse du ventilateur moyennant la
télécommande à ondes radio suivant deux modes de fonctionnement
MANUEL Le ventilateur (5) fonctionne à la vitesse programmée
indépendamment de la sonde.
AUTOMATIQUE Le ventilateur (5) fonctionne à la vitesse
programmée avec le consentement de la sonde.
4.10.1.
Radiocommande
La radiocommande dispose de 4 boutons moyennant lesquels il est
possible d'effectuer les opérations suivantes
• Marche/arrêt (touche bleue)
• Changement de mode de fonctionnement de manuel à
automatique et vice versa (touche rouge)
• Variation de la vitesse du ventilateur (touches jaunes)

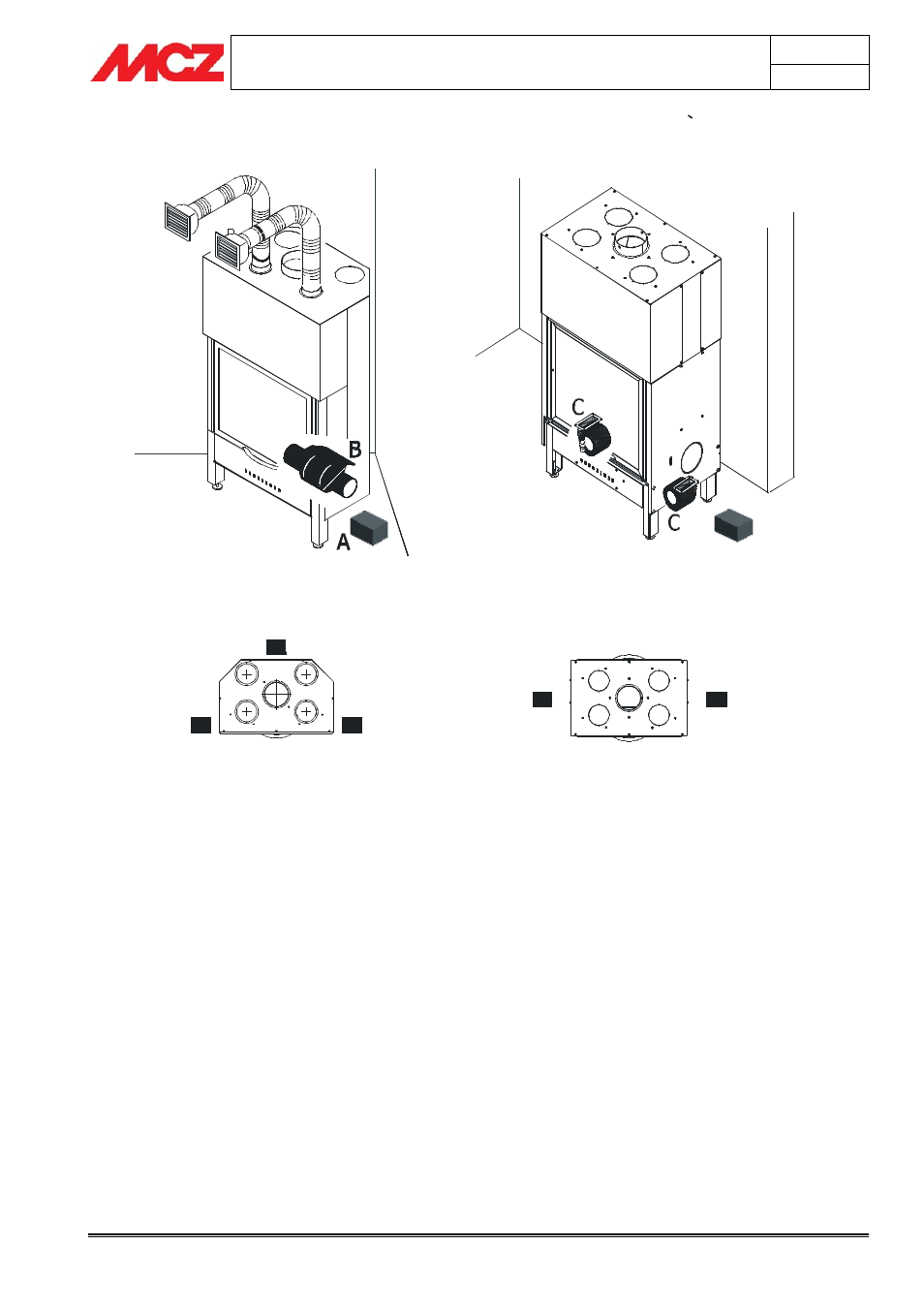

Figure 17 – Position du panneau de commande
