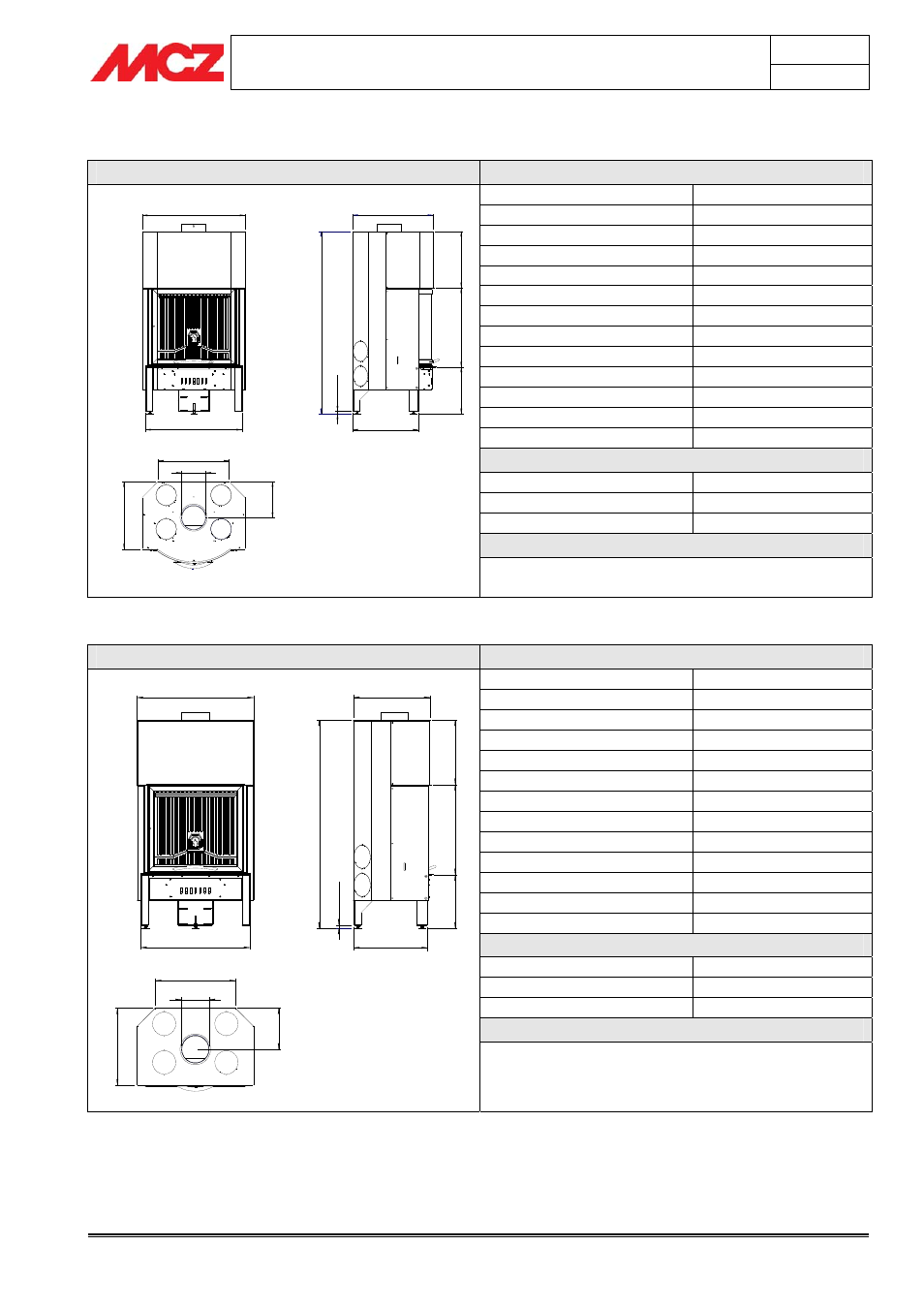

FOYER FERMÉ AIRSYSTEM Chapitre 3
MANUEL D'INSTALLATION ET D'EMPLOI page
13
Dimensions et caractéristiques techniques Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
Airsystem T60 Caractéristiques techniques
Type de combustible Bois - Briquettes
Consommation horaire 3,1 kg/h – 2,2 kg/h
Puissance thermique maximum kW 10 Kcal 8600
Rendement 74,8%
Volume de chauffe *
215/40 - 246/35 - 287/30
Tirage minimum 12 Pa / 0,12 mbar
Température des fumées 300 °C
Sortie des fumées Ø 18 cm
Dimensions du foyer -
Poids net 225 Kg
Prise d'air extérieur comburant cm² 150
Émission de CO
2
dans les fumées (13% O
2
) 0,08%
Débit massique des fumées 12 g/s
Conduit de cheminée
Jusqu'à 5 m 20x30 cm Ø22
Entre 5 et 7 m 20x20 cm Ø20
Plus de 7 m 18x18 cm Ø18
Notes
584
1
3
2
8
-1
3
4
8
4
1
1
5
7
7
3
4
0
-3
6
0
475
2
0
-4
0
748
700
515
Ø180
4
9
1 2
6
2
Le poêle est un appareil à combustion intermittente
* Données pouvant varier en fonction du combustible utilisé
Airsystem F60 Caractéristiques techniques
Type de combustible Bois - Briquettes
Consommation horaire 3,1 kg/h – 2,2 kg/h
Puissance thermique maximum kW 10 Kcal 8600
Rendement 74,8%
Volume de chauffe *
215/40 - 246/35 - 287/30
Tirage minimum 12 Pa / 0,12 mbar
Température des fumées 300 °C
Sortie des fumées Ø 18 cm
Dimensions du foyer
Poids net 225 Kg
Prise d'air extérieur comburant cm² 150
Émission de CO
2
dans les fumées (13% O
2
) 0,08%
Débit massique des fumées 12 g/s
Conduit de cheminée
Jusqu'à 5 m 20x30 cm Ø22
Entre 5 et 7 m 20x20 cm Ø20
Plus de 7 m 18x18 cm Ø18
Notes
491
475
1
3
2
8
-1
3
4
8
2
0
-4
0
4
1
1
5
7
7
3
4
0
-3
6
0
748
700
515
Ø180
2
6
2
4
9
1
Le poêle est un appareil à combustion intermittente
* Données pouvant varier en fonction du combustible utilisé
