FOYER FERMÉ AIRSYSTEM Chapitre 4
MANUEL D'INSTALLATION ET D'EMPLOI page
19
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

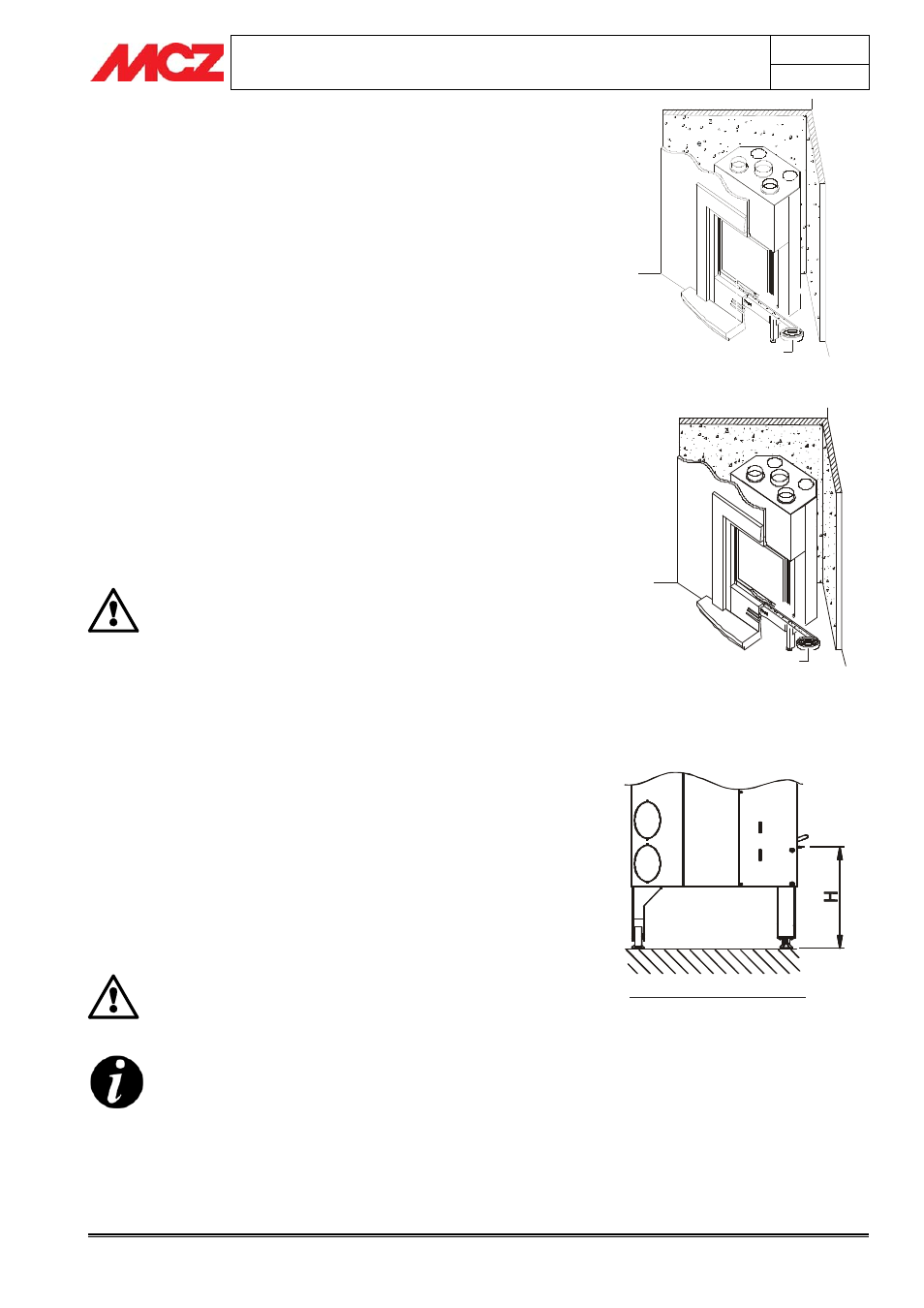

4.4. ISOLATION DU FOYER FERMÉ
Le foyer fermé doit toujours être maintenu à une certaine
distance des parois et du plafond adjacents.
Si nécessaire utiliser des matériaux isolants pour isoler les parois en contact
avec le corps du foyer, au cas où ceux-ci risqueraient d'endommager ou même
de prendre feu (parois en bois, placoplâtre, etc…). (figure 4)
4.5. EMPLACEMENT
Le foyer fermé AIRSYSTEM peut être positionné aussi bien en angle
que le long d'une paroi. Il est possible de les personnaliser avec les
habillages MCZ ou bien de les construire durant la mise en œuvre avec
des matériaux résistants aux températures élevées
Les foyers fermés sont des corps autoportants qui simplifient la mise en
œuvre et qui ne nécessitent d'aucun soutien supplémentaire.
Évaluer toujours les conditions statiques du sol devant
supporter l'appareil et laisser toujours un vide d'air minimum
de 5 cm entre l'appareil et les murs d'adossement.
Effectuer le montage à blanc de la sole foyère de l'habillage en
laissant une ouverture de 1 cm pour l'isolation. (Figure 5)
Si le foyer fermé est installé sur un sol ou bien à
proximité de parois inflammables, il est conseillé de
réaliser une isolation adéquate.
4.6. RÉGLAGE DE LA HAUTEUR ET MISE À NIVEAU
Le foyer fermé Airsystem est équipé de pieds de réglage qui doivent
être vissés au corps uniquement après avoir déterminé la
position précise de celui-ci et ont pour but de permettre une mise à
niveau de la dalle foyère du foyer fermé plus facile. Les pieds
permettent un réglage d'un minimum d'environ 2 cm pour certains
modèles, jusqu'à un maximum de 4 cm pour les autres. À la figure 6
est reporté, selon les modèles, l'intervalle de réglage possible.
Pour soulever le foyer fermé de plus de 2 cm, il est nécessaire de créer
une surélévation maçonnée sur laquelle poser le produit. Dans tous
les cas ne pas éliminer les pieds indispensables pour la mise à
niveau. Le retrait des pieds est considéré comme modification
structurelle et annule la garantie.
Le réglage de la mise à niveau du foyer fermé est une
opération indispensable pour le correct coulissement
de la porte du foyer.
Si le foyer fermé n'est pas mis à niveau, la porte risque
de ne pas se fermer parfaitement et les contrepoids
risquent de battre contre la structure causant un bruit
toutes les fois que l'on soulève et baisse la porte.
Il est aussi possible de régler la mise à niveau du foyer
fermé essayant le coulissement de la porte jusqu'à ce
que les contrepoids ne deviennent bruyants
Figure 5 – Distances du corps du foyer des
parois et de l'habillage
Figure 6 – Réglage de la hauteur des pieds
Coibentazione
Coibentazione
Figure 4 – Distances du corps du foyer des
parois et de l'habillage
Isolation
Isolation
Cotes hauteur H pour modèles:
F70 Classique = de 21 à 23 cm
F80 = de 41 à 46 cm
Autres modèles = da 35 a 37 cm
