FOYER FERMÉ AIRSYSTEM Chapitre 4
MANUEL D'INSTALLATION ET D'EMPLOI page
21
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
précédemment décrit, l'air de ventilation doit être prélevé à l'intérieur
de la pièce où il sera installé, moyennant des prises d'air réalisées sur
les deux côtés de l'habillage
Il est nécessaire de réaliser deux prises d'air de section minimale de
150 cm 2 nette des deux côtés de l'habillage qui permettent aussi un
échange continu d'oxygène sous le foyer fermé (figure 9).
Si les prises d'air sont insuffisantes, les ventilateurs
prélèveront aussi l'air nécessaire pour la combustion
et ce phénomène compromettra le correct
fonctionnement du produit.

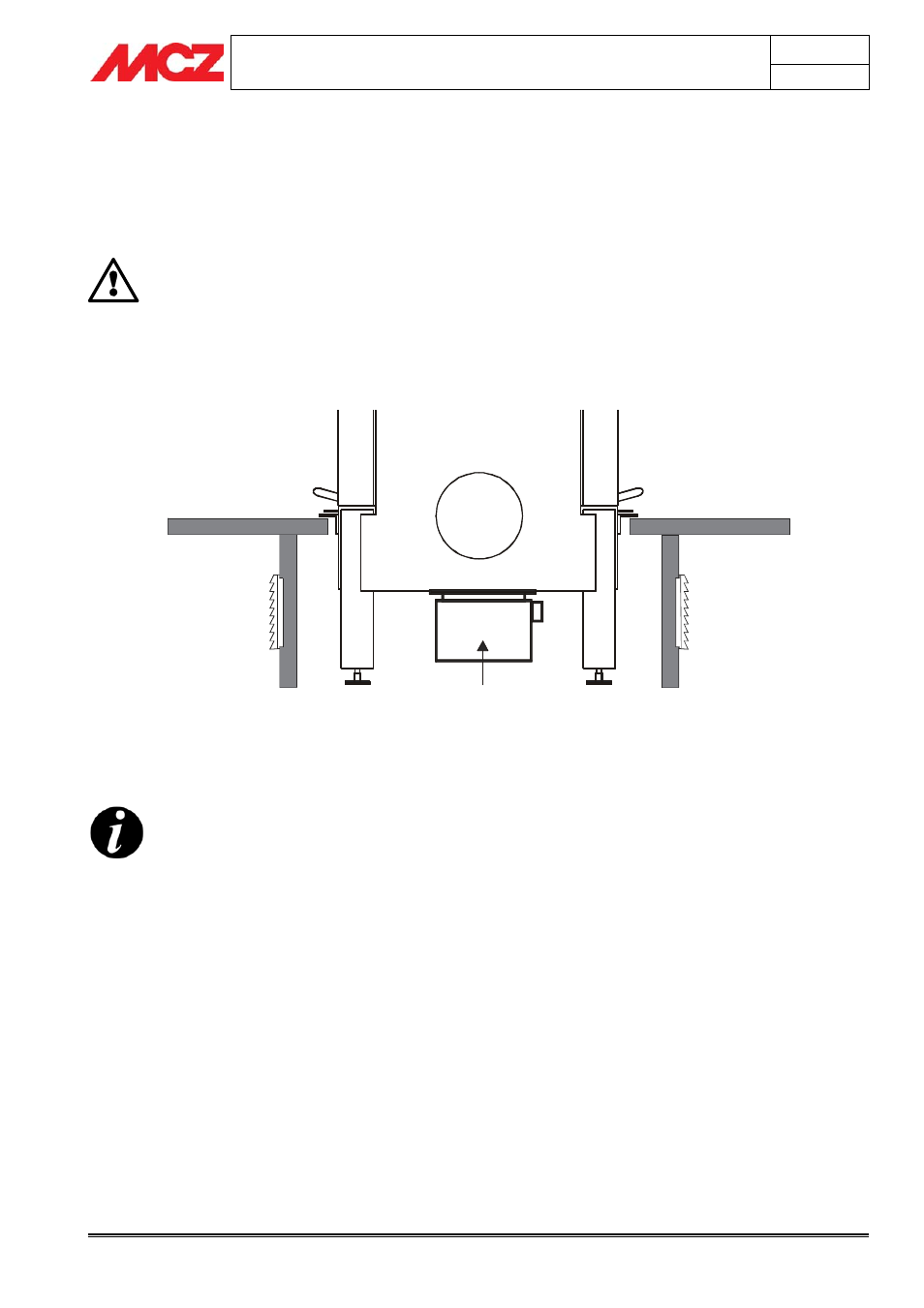

SCHÉMA DES PRISES D'AIR UNIQUEMENT POUR MODÈLE AIRSYSTEM B70
Dalle foyère
Grille entrée
d’air de ventilation
et comburant
Dalle foyère
Grille entrée
d’air de ventilation
et comburant
Ventilateurs
L'utilisation de deux grilles de dimensions égales à 20x10 cm
est conseillée
Ne pas oublier que :
• Toutes les prises d'air externes doivent être équipées de
rideau de fermeture qui se commande de l'extérieur et
pourvues de protection anti-insectes.
• La section de prise d'air est considérée nette, il faut donc
considérer la zone sans éventuels encombrements (grilles,
etc..)
• Il est nécessaire de nettoyer périodiquement les filtres ou les
grilles afin de garantir le passage de l'air.
• N'obstruer pour aucune raison les prises d'air si le
foyer fermé ou le kit de ventilation fonctionne
Figure 9 - Grilles d'entrée de l'air pour ventilation et air comburant
