Classe de 200 V/400 V triphasé
A
B C
D
E
B
F
G
H
I
J
K
A – S'assurer que le fil de terre est relié
à la terre
B – Surface à la terre (enlever toute
peinture ou tout mastic)
C – Plaque métallique
D – Panneau du boîtier
E – Variateur de vitesse
F – Câble du moteur (câble blindé
tressé, max. 10 m)
G – Moteur
H – Borne de terre pour blindage de
câble
I – Serre-câbles
J – Plaque de masse (gratter toute
peinture visible)
K – Filtre antibruit CEM

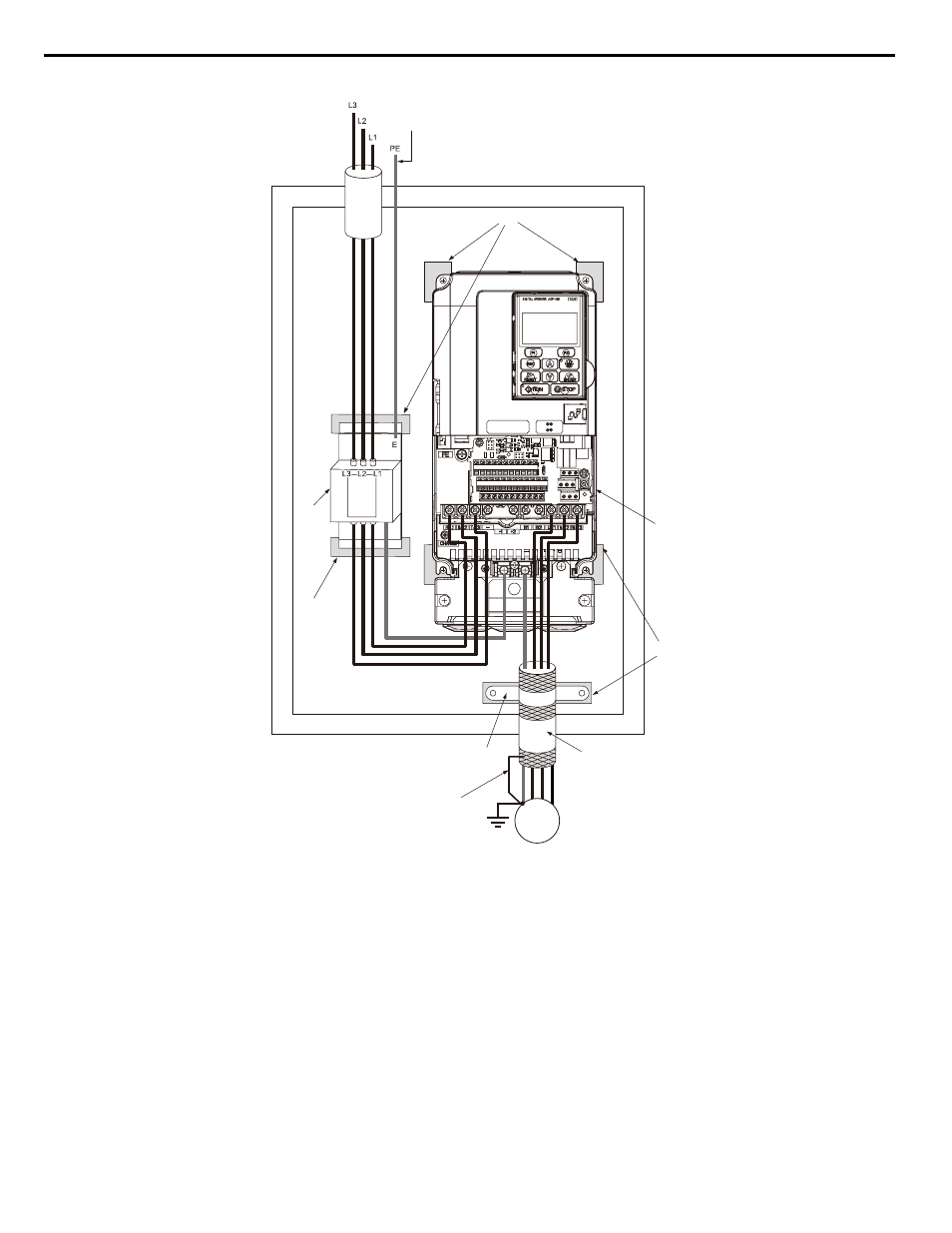

Figure C.4 Installation du filtre CEM et du variateur de vitesse en conformité avec la marque CE (Classe de 200 V/
400 V triphasé)
