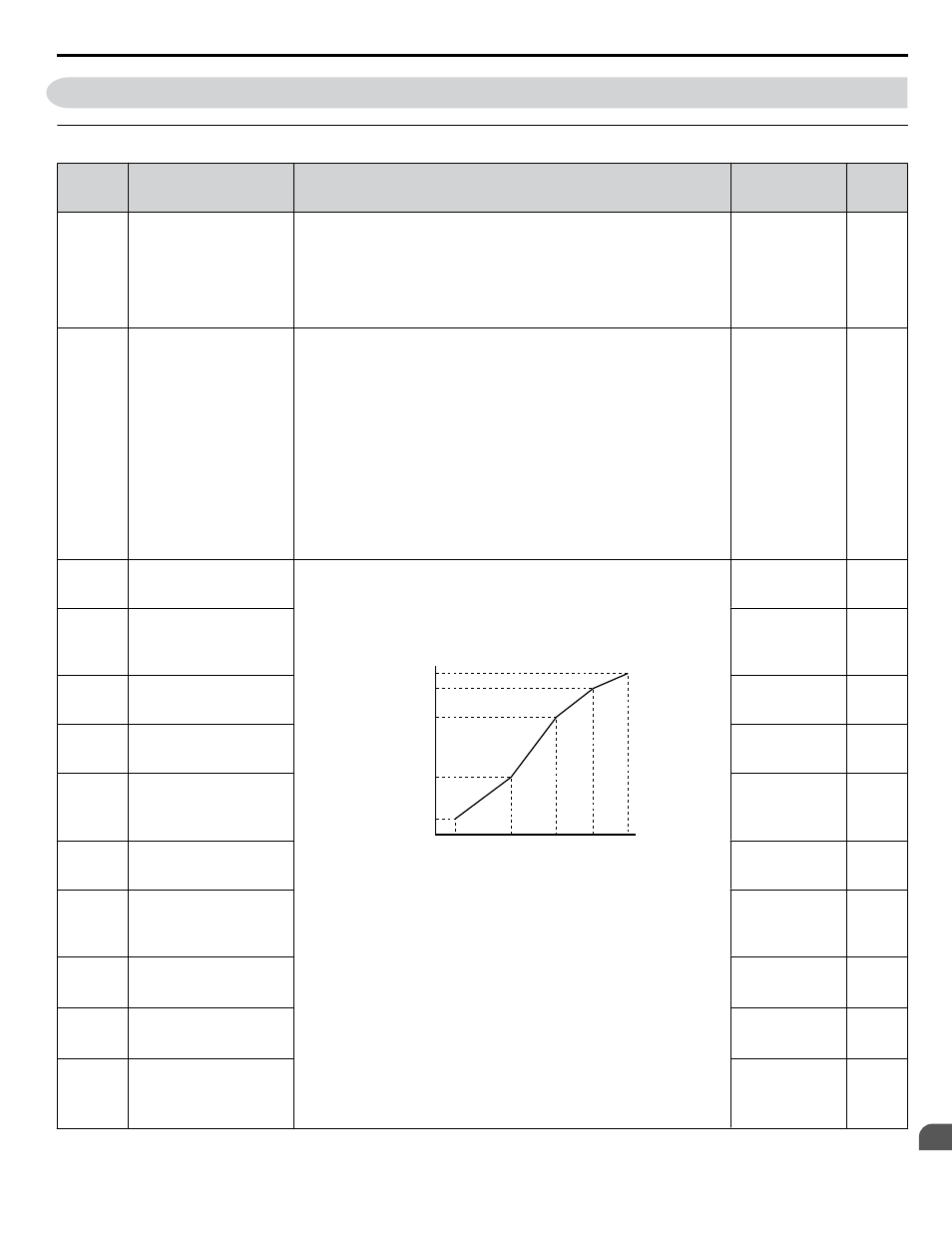

B.5 E: Paramètres du moteur
u
E1: Modèle V/f
Nº
(Adr.
Hex.)
Nom
Description
Valeurs
Page
E1-01
(300)
Réglage De La Tension
D'Entrée
Ce paramètre doit être réglé à la tension de l'alimentation électrique.
MISE EN GARDE! Risque de décharge électrique. La tension d'entrée
du variateur de vitesse (et non la tension du moteur) doit être définie
en E1-01 afin que les fonctions protectrices du variateur fonctionnent
de façon appropriée. Le non-respect de cette consigne peut
endommager l'équipement ou entraîner des blessures ou la mort.
Par défaut: 230 V
<1>
Min.: 155
Max.: 255
<1>
E1-03
(302)
Sélection Du Profil V/f
0: 50 Hz, couple constant 1
1: 60 Hz, couple constant 2
2: 60 Hz, couple constant 3 (50 Hz de base)
3: 72 Hz, couple constant 4 (60 Hz de base)
4: 50 Hz, couple variable 1
5: 50 Hz, couple variable 2
6: 60 Hz, couple variable 1
7: 60 Hz, couple variable 2
8: 50 Hz, couple de démarrage élevé 1
9: 50 Hz, couple de démarrage élevé 2
A: 60 Hz, couple de démarrage élevé 3
B: 60 Hz, couple de démarrage élevé 4
C: 90 Hz (60 Hz de base)
D: 120 Hz (60 Hz de base)
E: 180 Hz (60 Hz de base)
F: V/f personnalisé, les réglages E1-04 à E1-13 définissent le modèle V/f
Par défaut: F
<2>
Plage: 0 à 9;
A à FF
E1-04
(303)
Fréquence De Sortie
Maximale
Ces paramètres sont uniquement applicables lorsque E1-03 est réglé à F.
Pour régler les caractéristiques V/f linéaires, régler les mêmes valeurs pour
E1-07 et E1-09.
Dans ce cas, le réglage pour E1-08 ne sera pas pris en compte. Veiller à ce que
les quatre caractéristiques soient réglées selon ces règles:
E1-09 ≤ E1-07 < E1-06 ≤ E1-11 ≤ E1-04
Tension de sortie (V)
Fréquence (Hz)
E1-05
E1-12
E1-13
E1-08
E1-10
E1-09
E1-07 E1-06 E1-11 E1-04
Par défaut: 60.0 Hz
Min.: 40.0
Max.: 400.0
E1-05
(304)
Tension Maximale
Par défaut: 575 V
<1>
Min.: 0.0
Max.: 255.0
E1-06
(305)
Fréquence De Base
Par défaut: 60.0 Hz
Min.: 0.0
Max.: E1-04
E1-07
(306)
Fréquence De Sortie
Moyenne
Par défaut: 3.0 Hz
Min.: 0.0
Max.: E1-04
E1-08
(307)
Tension De La Fréquence
De Sortie Moyenne
Par défaut: 15.0 V
<1>
Min.: 0.0 V
Max.: 255.0 V
E1-09
(308)
Fréquence De Sortie
Minimale
Par défaut: 1.5 Hz
Min.: 0.0
Max.: E1-04
E1-10
(309)
Tension De La Fréquence
De Sortie Minimale
Par défaut: 9.0 V
<1>
Min.: 0.0 V
Max.: 255.0 V
E1-11
(30A)
<4>
Fréquence De Sortie
Moyenne 2
Par défaut: 0.0 Hz
Min.: 0.0
Max.: E1-04
E1-12
(30B)
<4>
Tension De La Fréquence
De Sortie Moyenne 2
Par défaut: 0.0 V
Min.: 0.0
Max.: 255.0 V
<1>
E1-13
(30C)
Tension De Base
Par défaut: 0.0 V
<3>
Min.: 0.0
Max.: 255.0 V
<1>
<1> Les valeurs affichées sont spécifiques aux variateurs de vitesse de classe 200 V. Doubler la valeur pour les variateurs de vitesse de classe 400 V.
Multiplier la valeur par 2.875 pour les variateurs de vitesse de classe 600 V.
