A
B
D
E
C
M
U/T1
V/T2
W/T3
U
V
W
A – Variateur
B – Longueur de câble de 10 m
maximum entre le variateur et le
moteur
C – Moteur
D – Conduit métallique
E – Le fil de terre doit être aussi court
que possible.

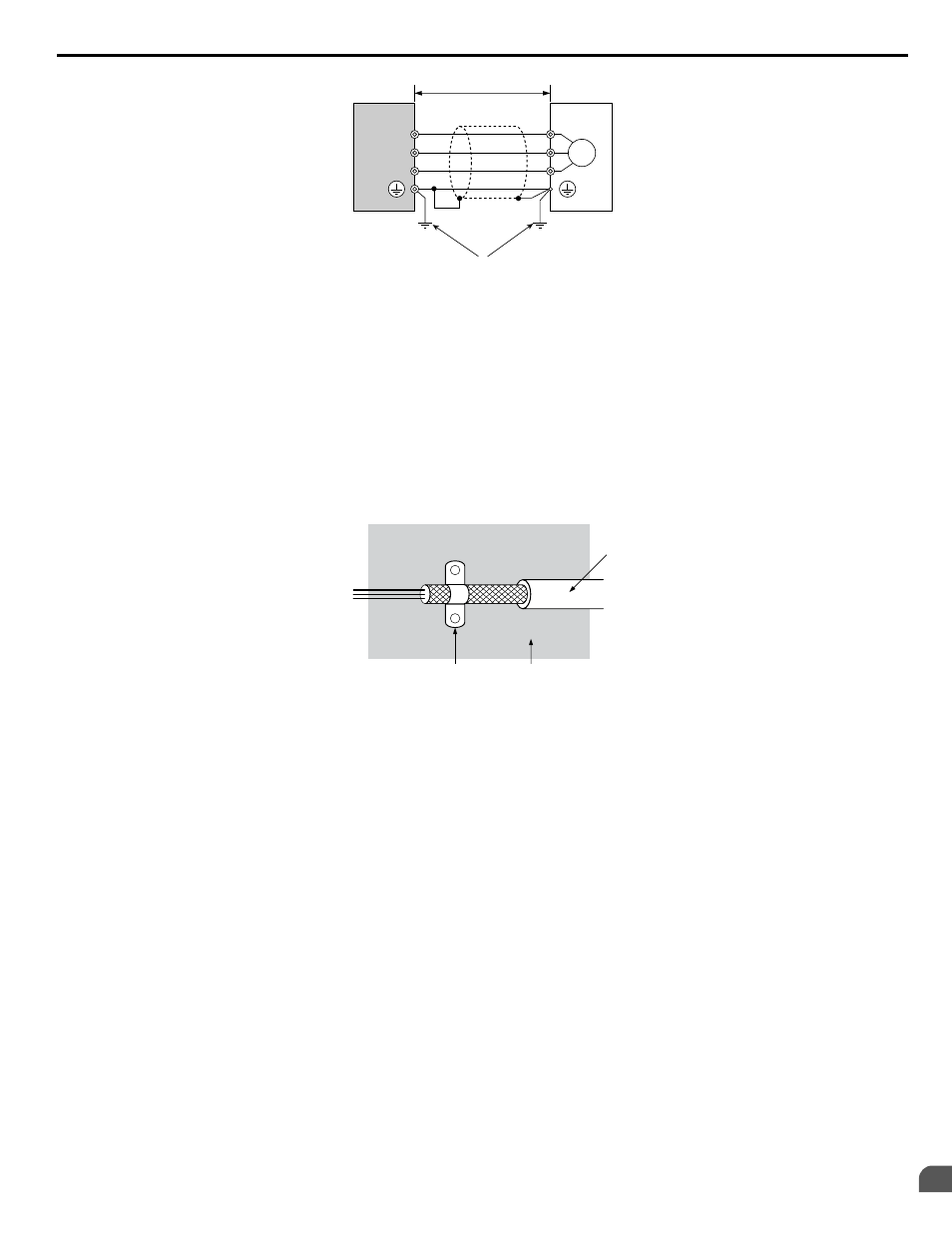

Figure C.2 Méthode d'installation
5.
Veiller à ce que le conducteur de mise à la terre soit conforme aux normes techniques et aux règlements de sécurité
locaux.
MISE EN GARDE! Risque de choc électrique. Étant donné que la fuite de courant excède 3.5 mA dans les modèles 4A0414 à
4A1200, la norme IEC/EN 61800-5-1 stipule que l'alimentation électrique doit être automatiquement débranchée en cas de rupture
du conducteur de mise à la terre ou qu'un conducteur de mise à la terre ayant une section transversale minimale de 10 mm 2 (Cu)
ou 16 mm 2 (Al) soit utilisé. Le non-respect de cette consigne peut entraîner des blessures graves, voire mortelles.
C B
A
A – Câble tressé blindé
B – Panneau métallique C – Serre-câbles (conducteur)
Figure C.3 Zone de mise à la terre
6.
Connecter une bobine CC pour minimiser la distorsion harmonique. Se reporter à Bobines CC conforme à la
norme IEC/EN 61000-3-2 à la page 255 .
C.1 Normes européennes
YASKAWA TOFP YAIP1U 01B Variateur de vitesse ca YASKAWA - P1000 Manuel de mise en route rapide 251
C
Conformité aux normes
