Unités de Veille Simplifiée et de Vitesse Minimale
Le paramètre b5-90, l'unité de Veille Simplifiée, détermine l'unité, la plage et la résolution des paramètres b5-92 et b5-93.
Lorsqu'il est réglé à Hz, la plage de fréquences s'étend de 0.1 à 400.0 Hz. Lorsqu'il est réglé à tr/min, la plage de fréquences
s'étend de 0 à 24 000 tr/min. Le fait de modifier b5-90 NE rééchelonnera PAS automatiquement les valeurs de b5-92 et b5-93.
Vitesse Minimale
Le paramètre b5-91, Vitesse Minimale Simplifiée, agit comme limite minimale sur la sortie PID. Cette valeur est limitée à
l'interne à la valeur supérieure entre b5-34 ou d2-02 et elle est active indépendamment du réglage de b5-89. Lorsque cette
limite est active, l'intégrateur PID est en attente pour éviter une saturation d'intégrale. Le paramètre b5-90 détermine si la
valeur est celle de l'entrée en Hz ou en tr/min.
Veille
Lorsque la fréquence de sortie (ou la vitesse) est égale ou sous le Niveau De Veille Simplifiée (b5-92) pour la durée définie
dans Durée De Veille Simplifiée (b5-93), le variateur de vitesse est en veille. Le Niveau De Veille Simplifiée est limité à
l'interne à la valeur inférieure de b5-92.
Fonction d'Activation utilisant le Niveau Absolu (b5-95 = 0)
Pour le PID Du Fonctionnement Normal, la Rétroaction PID doit chuter sous le Niveau De Veille Simplifiée (b5-94) pour la
durée définie dans Durée de Veille Simplifiée (b5-96) pour que le variateur de vitesse puisse s'activer.
Pour le PID Du Fonctionnement En Marche Arrière, la Rétroaction PID doit monter au-dessus du niveau de b5-94 pour la
durée définie dans b5-96 pour que le variateur de vitesse puisse s'activer.
Fonction d'Activation utilisant le Niveau Du Point De Consigne Delta (b5-95 = 1)
Pour le PID Du Fonctionnement Normal, le niveau d'activation est déterminé par le point de consigne PID moins le niveau
de b5-94. La Rétroaction PID doit chuter sous le niveau d'activation pour la durée définie dans b5-96 pour que le variateur de
vitesse puisse s'activer.
Pour le PID Du Fonctionnement En Marche Arrière, le niveau d'activation est déterminé par le point de consigne PID plus le
niveau de b5-94. La Rétroaction PID doit monter au-dessus du niveau d'activation pour la durée définie dans b5-96 pour que
le variateur de vitesse puisse s'activer.
Consulter la
Figure 4.14 et la Figure 4.15 pour les diagrammes détaillés des fonctions de Veille/d'Activation Simplifiée.
Consulter le Table 4.10 pour les descriptions des paramètres de Veille/d'Activation Simplifiée.
Point de consigne PID
Commande de marche
Fréquence de sortie
Niveau d'activation
<1>
b5 -96
Vitesse minimale
(b5-91) <2>
b5-93 b5-93
Niveau
d'activation
atteint
Minuterie
d'activation
expirée
Niveau de
veille
atteint
Niveau de
veille
atteint
Minuterie
de veille
expirée
Au-dessus
du niveau
de veille
b5-9 6 b5-9 6 b5-96
Niveau
d'activation
atteint
Minuterie
d'activation
expirée
Niveau
d'activation
atteint
Niveau
d'activation
atteint
Au-dessus
du niveau
d'activation
Au-dessus
du niveau
d'activation
<1> Déterminé par les paramètres Niveau Activation Facile (b5-94) et Mode Activation Facile (b5-95)
<2> Le paramètre Niveau Veille Facile (b5-92) est maintenu à sa valeur par défaut (0.0 Hz), ce qui fait du paramètre b5-91 le Niveau Veille effectif.
Rétroaction PID
En veille En veille

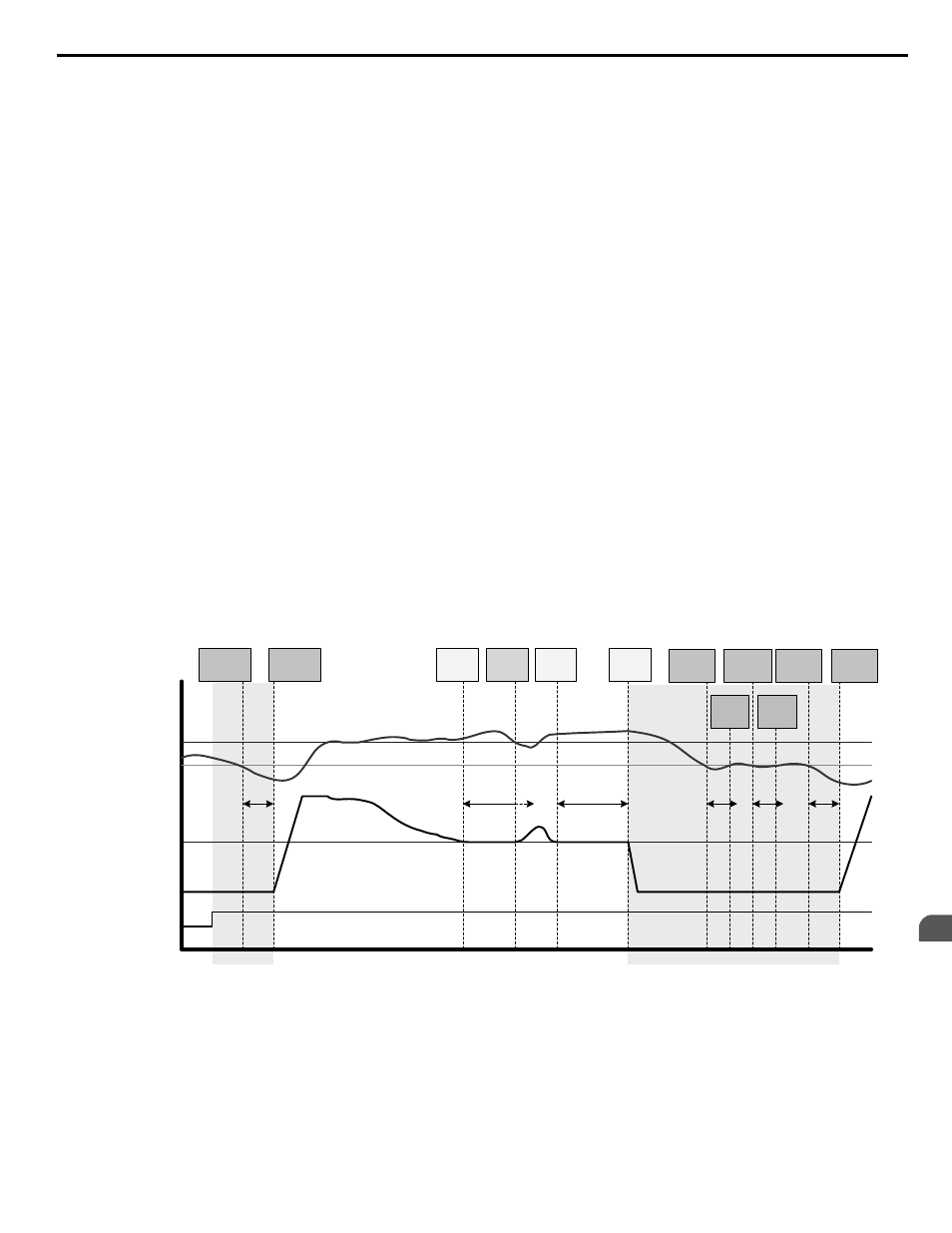

Figure 4.14 Veille/Activation Simplifiée avec le PID Du Fonctionnement Normal et b5-92 = 0.0 Hz
4.6 Réglage primaire du variateur de vitesse
YASKAWA TOFP YAIP1U 01B Variateur de vitesse ca YASKAWA - P1000 Manuel de mise en route rapide 101
4
Prog. démarrage et fonctionnement
