SMA Solar Technology AG Recherche d’erreurs
Instructions d’installation SB33-38-11-IA-fr-62 61
9.3.2 Contrôle du fonctionnement des varistances
Les varistances sont des pièces d’usure dont le fonctionnement est altéré par le vieillissement ou par
une sollicitation répétée due à des surtensions. Il est ainsi possible qu’une des varistances à
surveillance thermique ait perdu sa fonction de protection.
Vous pouvez contrôler le fonctionnement des varistances de la manière suivante :
1. Ouvrez l’onduleur comme décrit au chapitre 7.2 « Ouverture de l’onduleur » (Page 41).

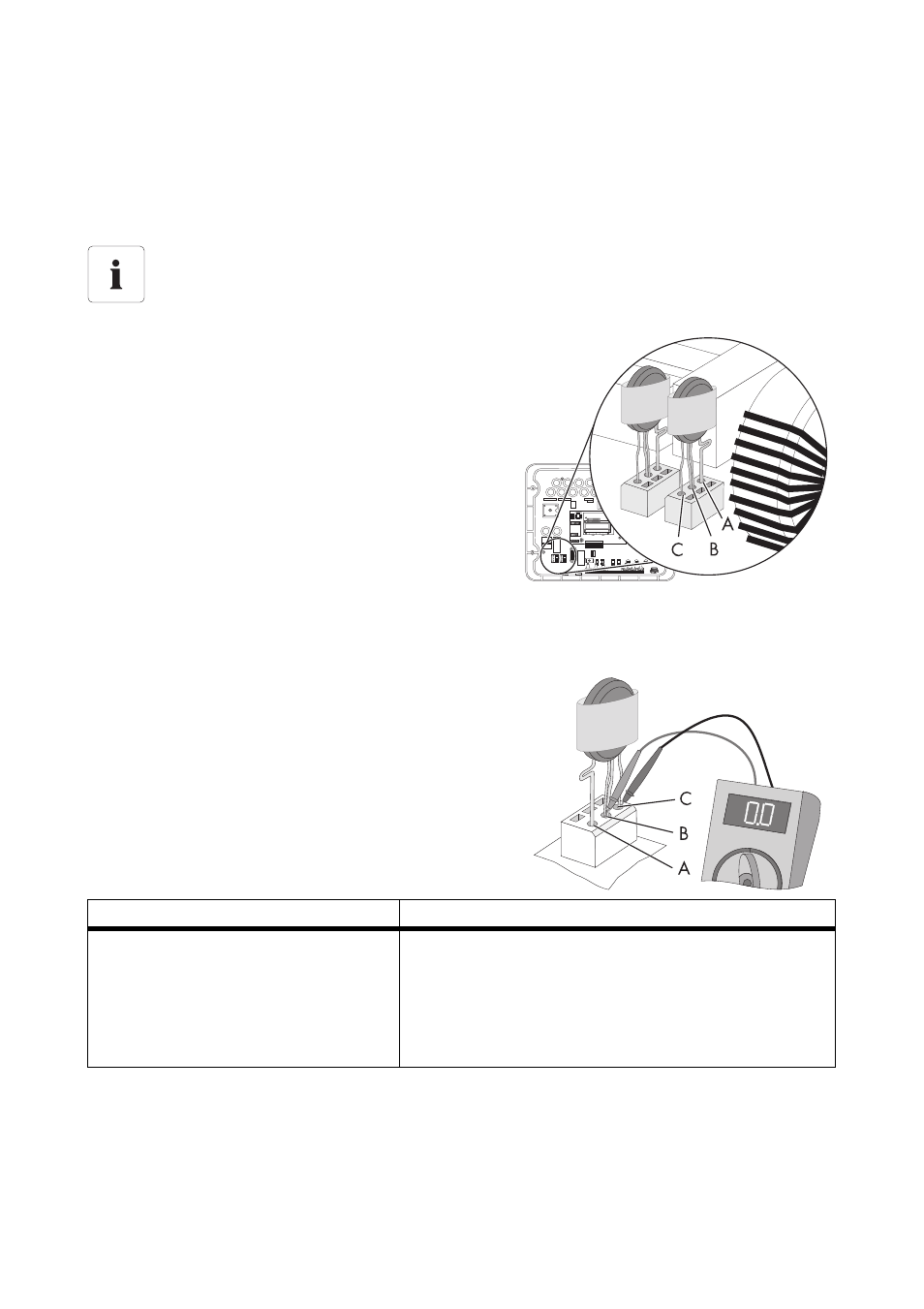

2. À l’aide d’un multimètre, vérifiez toutes les
varistances à l’état monté pour voir s’il existe une
connexion électrique entre les raccordements B et
C.
Position des varistances
Vous pouvez déterminer la position des varistances à l’aide du graphique représenté
ci-dessous. Respectez l’affectation suivante des bornes :
• Borne A : borne extérieure (raccord de
la varistance avec boucle [encoche])
• Borne B : borne centrale
• Borne C : borne extérieure (raccord de
la varistance sans boucle [encoche]).
Résultat Mesure
☑ Il existe une connexion
électrique.
Il y a probablement une autre erreur dans l’onduleur.
• Fermez l’onduleur comme décrit au chapitre 7.3 «
Fermeture de l’onduleur » (Page 43).
• Contactez le Service en Ligne de SMA
(voir chapitre 13 « Contact » (Page 74)).
