SMA Solar Technology AG Raccordement électrique
Instructions d’installation SB33-38-11-IA-fr-62 35
4. Vérifiez si les strings présentent des défauts à la terre comme décrit au chapitre 9.3.1 « Contrôle
de la présence d’un défaut à la terre au niveau du générateur photovoltaïque » (Page 59).

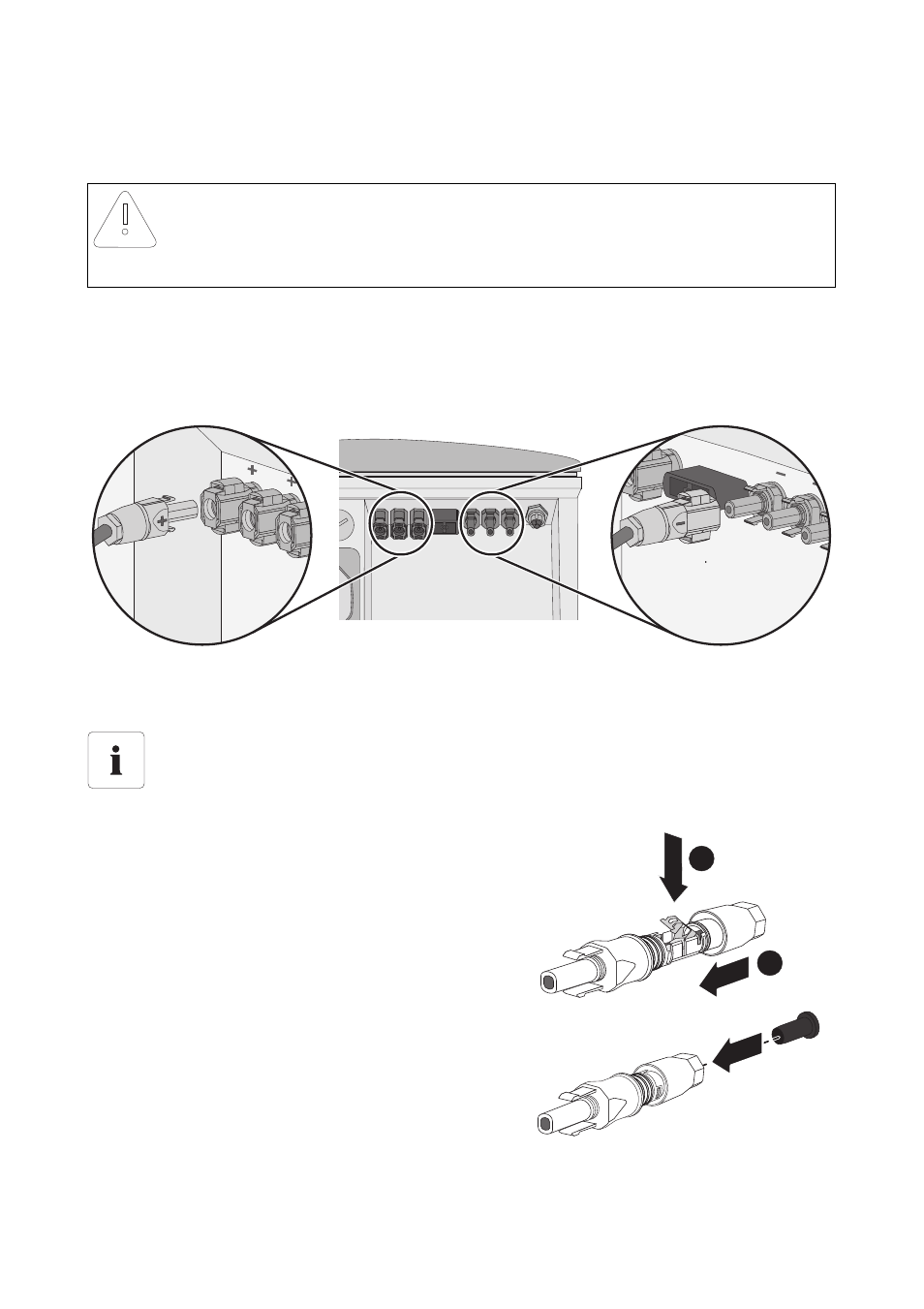

5. Raccorder les connecteurs DC confectionnés à l’onduleur.
☑ Les connecteurs DC s’encliquettent de manière audible.
Consultez le chapitre 7.2 « Ouverture de l’onduleur » (Page 41) pour la procédure de
déverrouillage des connecteurs DC.
6. Pour assurer l’étanchéité de l’onduleur, toutes les entrées DC non utilisées doivent être obturées
comme suit avec des connecteurs DC et des bouchons d’étanchéité :
– Dans le cas des connecteurs DC non utilisés,
poussez le serre-câble vers le bas, puis poussez
le raccord à vis sur le filetage.
– Insérez le bouchon d’étanchéité dans le
connecteur DC.
PRUDENCE
Endommagement de l’onduleur par des courants trop élevés !
• Le courant maximal possible par connecteur DC ne doit pas dépasser 16 A.
Bouchons d’étanchéité.
• N’insérez PAS les bouchons d’étanchéité DIRECTEMENT dans les entrées DC de
l’onduleur.
+
1
2
+
