Raccordement électrique
SMA Solar Technology AG
22
SB33-38-11-IA-fr-62
Instructions d’installation
5.2.2 Vue intérieure

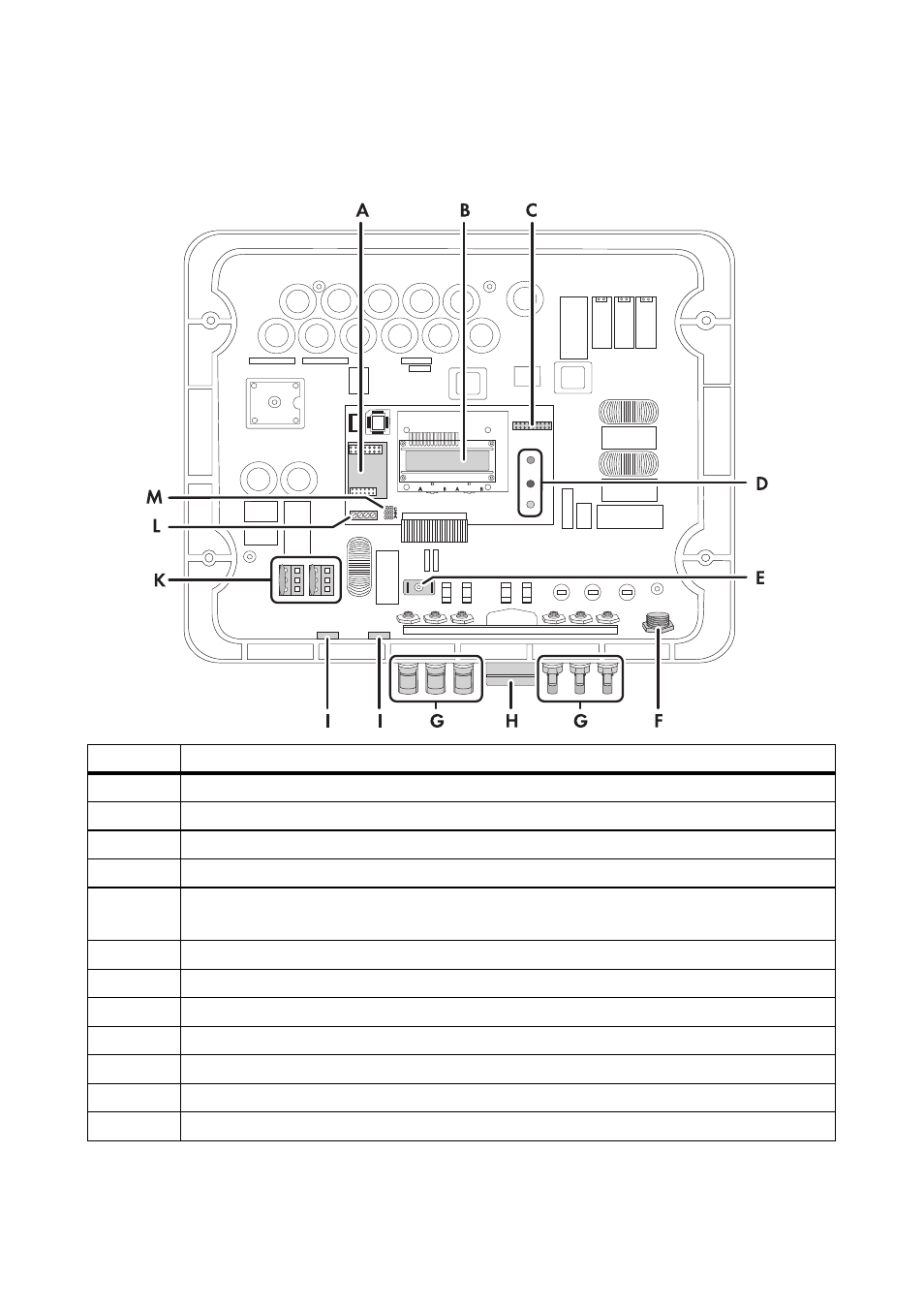

La figure suivant montre les différents composants et zones de raccordement de l’onduleur ouvert.
* Si vous avez commandé l’onduleur sans ESS, l’onduleur est équipé de 2 connecteurs DC négatifs et de 2 connecteurs DC positifs.
** En option
Objet
Description
A
Port à la communication
B
Écran
C
Port du cavalier pour le contrôle du ventilateur
D
DEL d’affichage de l’état de fonctionnement
E
Languette destinée à la mise à la terre du blindage de câble pour communication reliée
par câble
F
Embase AC pour le raccordement au réseau électrique public
G
Connecteurs DC pour le raccordement des strings photovoltaïques*
H
Embase pour l’Electronic Solar Switch (ESS)**
I
Ouvertures de boîtier avec bouchon d’obturation pour la communication
K
Varistances
L
Borne de communication
M
Port de cavalier destiné à la communication
