SMA Solar Technology AG Raccordement électrique
Instructions d’installation SB33-38-11-IA-fr-62 27

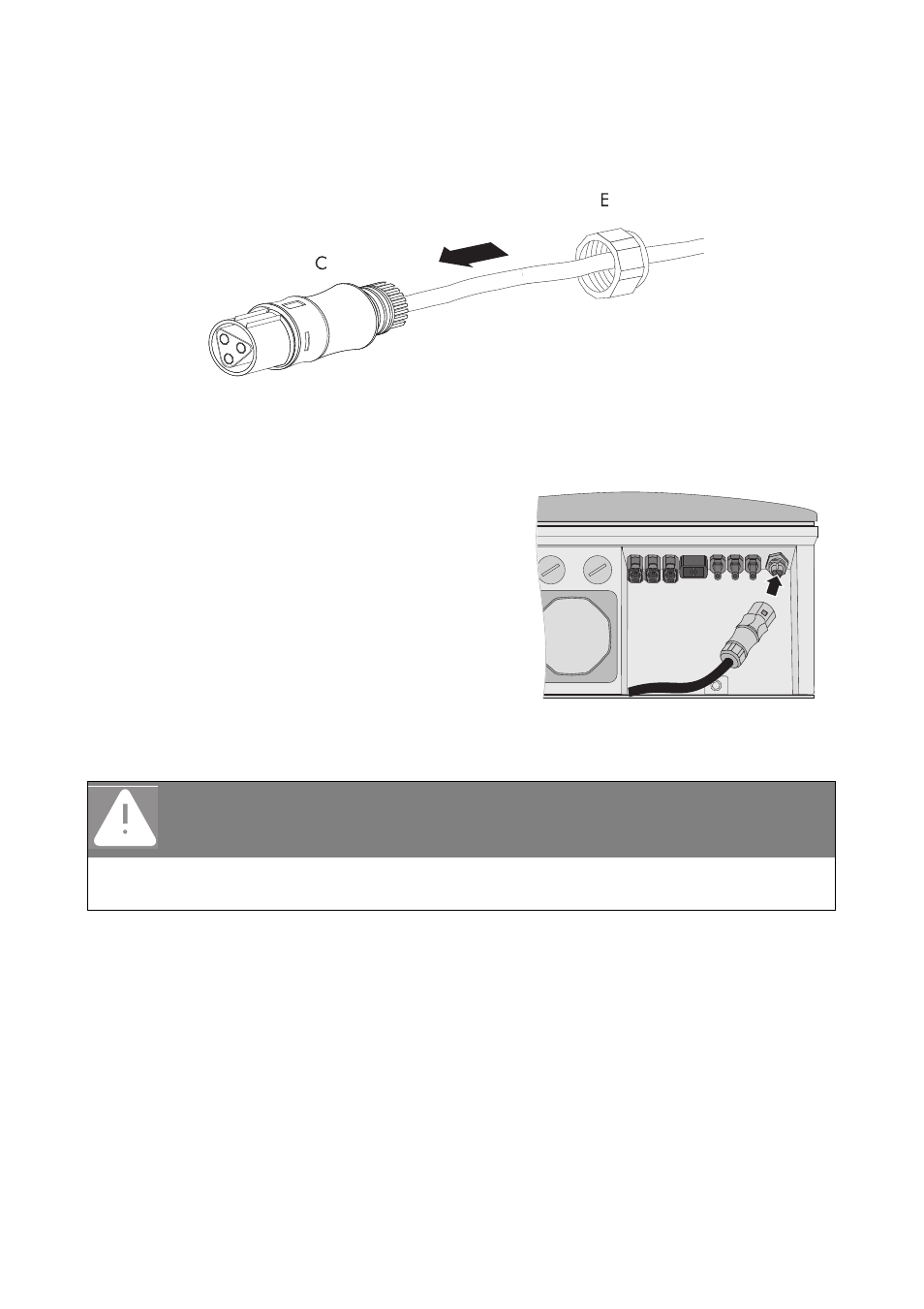

14. Vissez et serrez la vis de serrage (E) sur le manchon fileté (C). La vis de serrage permet
d’étancher et de décharger la traction.
☑ La prise femelle AC est assemblée.
15. Fermez l’embout de douille avec le bouchon de protection fourni si l’onduleur n’est pas
raccordé immédiatement.
16. Enfichez la prise femelle AC dans la fiche AC de
l’onduleur. Si nécessaire, retirez préalablement le
bouchon de protection.
☑ Le câble AC est raccordé à l’onduleur.
A
DANGER
Haute tension dans l’onduleur : danger de mort !
• N’activez le disjoncteur miniature qu’une fois l’onduleur dûment fermé et le
générateur photovoltaïque raccordé.
