SMA Solar Technology AG Mise en service
Instructions d’installation SB33-38-11-IA-fr-62 39
6 Mise en service
6.1 Mise en service de l’onduleur
1. Avant la mise en service, vérifiez les conditions préalables suivantes :
– Fixation correcte de l’onduleur
– Câble AC correctement raccordé (réseau électrique public)
– Raccordement complet des câbles DC (strings photovoltaïques)
– Les entrées DC non-utilisées sont obturées par les connecteurs DC et les bouchons
d’étanchéité correspondants
– Couvercle du boîtier vissé fermement
– Interrupteur-sectionneur DC externe connecté ou, si existant, Electronic Solar Switch (ESS)
solidement enfiché
– Configuration correcte du disjoncteur miniature
2. Activez le disjoncteur miniature.
☑ Toutes les 3 DEL s’allument ou clignotent : la phase de démarrage commence.
☑ La DEL verte s’allume : la mise en service a réussi.
ou
☑ La DEL verte clignote en cas de rayonnement insuffisant : les conditions de connexion au
réseau ne sont pas encore satisfaites. Attendez que le rayonnement soit suffisant.
ou
☑ La DEL jaune ou rouge s’allume ou clignote : présence d’un dysfonctionnement.
Continuez à partir du point 3.
3. Lisez le chapitre 9 « Recherche d’erreurs » (Page 50) et supprimez l’erreur ou le
dysfonctionnement le cas échéant.

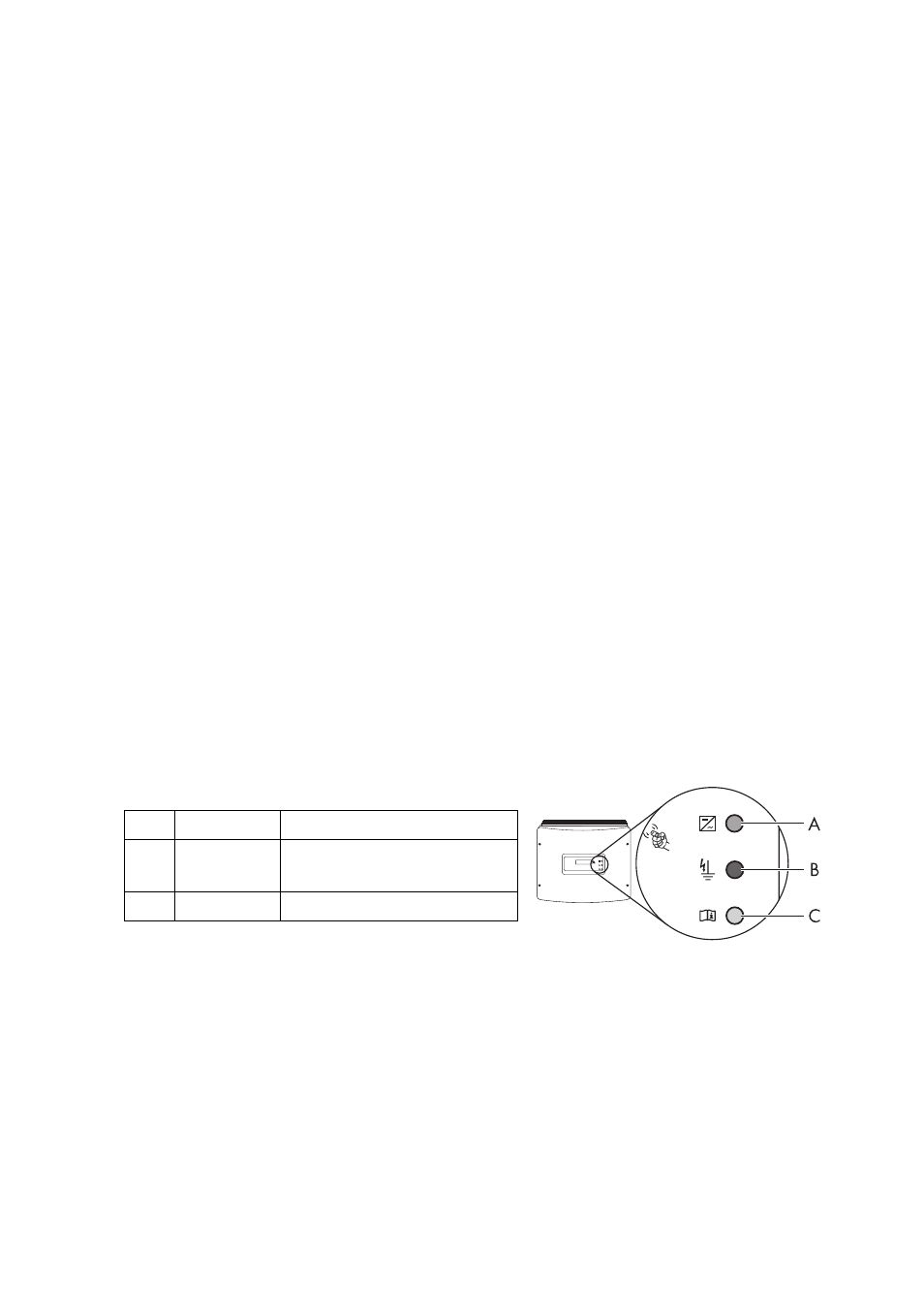

A DEL verte En service
B DEL rouge Défaut à la terre ou varistance
défectueuse
C DEL jaune Dysfonctionnement
