5.3.2 Raccordement de l’onduleur au réseau électrique public (AC)
Aperçu de la prise femelle AC
Procédure
1. Vérifiez la tension d’alimentation et comparez-la avec la tension « V
AC nom
» figurant sur la
plaque signalétique.
La plage de travail exacte de l’onduleur est définie dans les paramètres de fonctionnement.
Le document correspondant est disponible dans la zone de téléchargement sous
www.SMA-France.com, dans la catégorie « Description technique » de l’onduleur concerné.
2. Coupez le disjoncteur miniature et sécurisez-le contre tout réenclenchement.
3. Remplacez si nécessaire la bague d’étanchéité du manchon fileté par la bague d’étanchéité
fournie.
– Retirez la bague d’étanchéité hors du manchon fileté.
– Utilisez une bague d’étanchéité plus petite.
4. Emboîtez la vis de serrage (E) sur le câble AC.

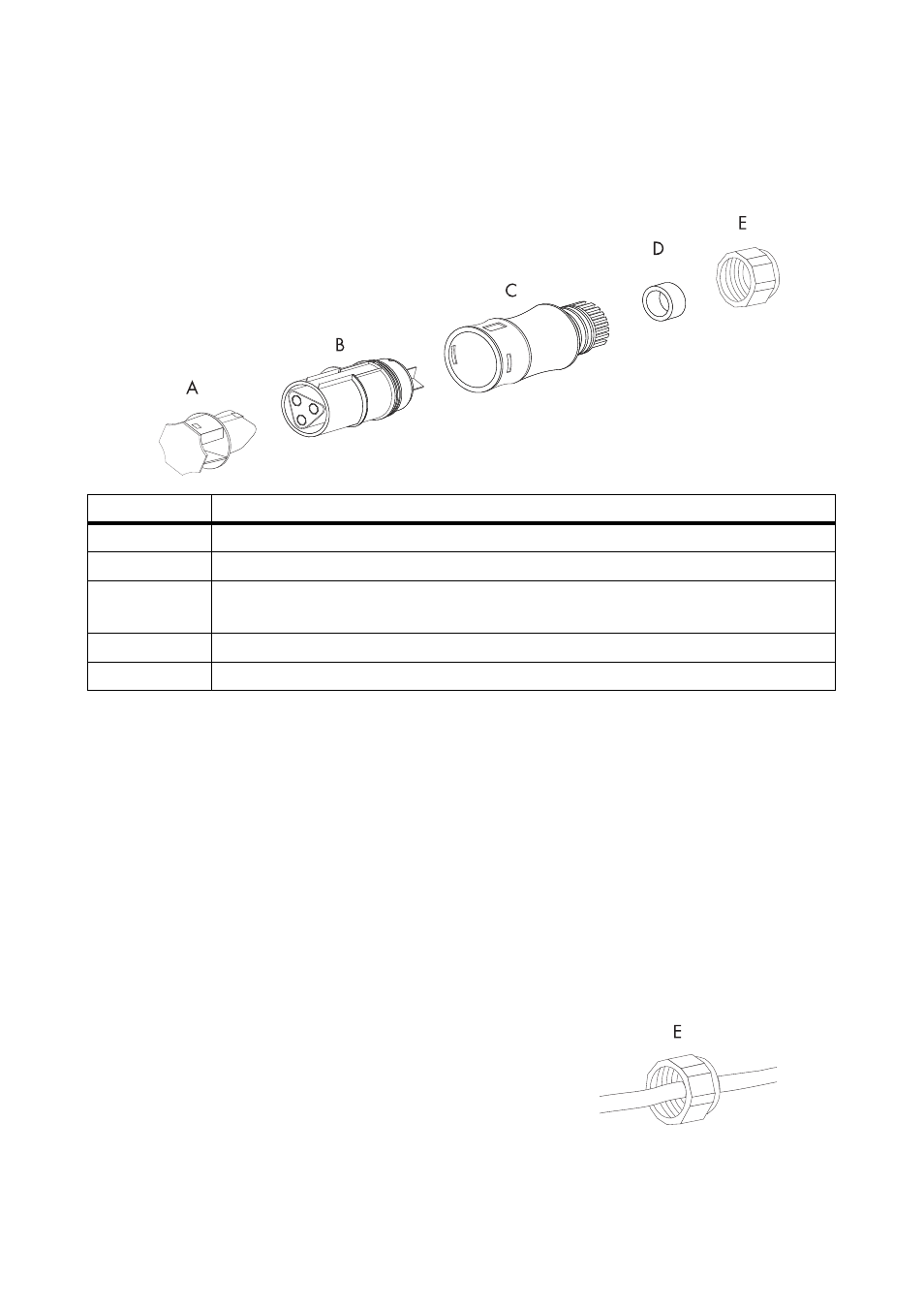

Objet Description
A Bouchon de protection pour embout de douille
B Embout de douille
C Manchon fileté avec bague d’étanchéité pour un diamètre de câble de
10 à 14 mm
D Bague d’étanchéité pour un diamètre de câble de 6 à 10 mm
E Vis de serrage
