Raccordement électrique SMA Solar Technology AG
26 SB33-38-11-IA-fr-62 Instructions d’installation

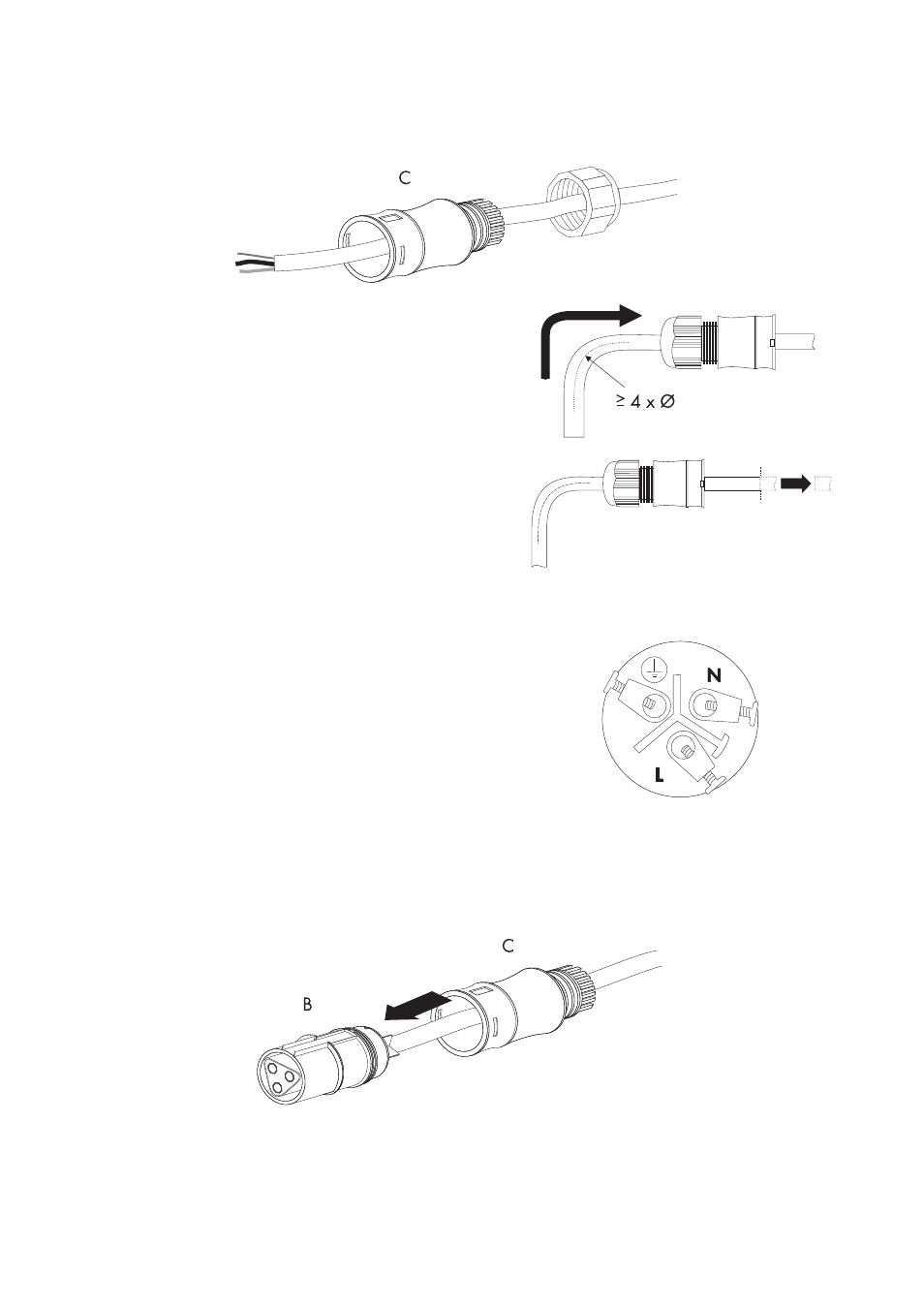

5. Emboîtez le manchon fileté (C) avec la bague d’étanchéité sur le câble AC.
6. Pliez le câble AC pour former une courbe. Le rayon
de courbure doit au moins être quatre fois supérieur
au diamètre du câble.
7. Raccourcissez le câble.
8. Raccourcissez la phase L et le conducteur neutre
N de 4 à 5 mm.
9. Insérez le conducteur de protection PE (vert-jaune)
dans la borne à vis comportant le symbole de mise
à la terre sur l’embout de douille et serrez la vis. Le
conducteur de protection (PE) doit être plus long
que les fils de connexion des conducteurs L et N.
10. Insérez le conducteur neutre N (bleu) dans la
borne à vis N de l’embout de douille et serrez la vis.
11. Insérez la phase L (marron ou noir) dans la borne
à vis L sur l’embout de douille et serrez la vis.
12. Vérifiez que les fils de raccordement soient bien
fixés.
13. Appuyez le manchon fileté (C) sur l’embout de
douille (B) jusqu’à ce que vous l’entendiez s’encliqueter.
