SMA Solar Technology AG Raccordement électrique
Instructions d’installation SB33-38-11-IA-fr-62 31

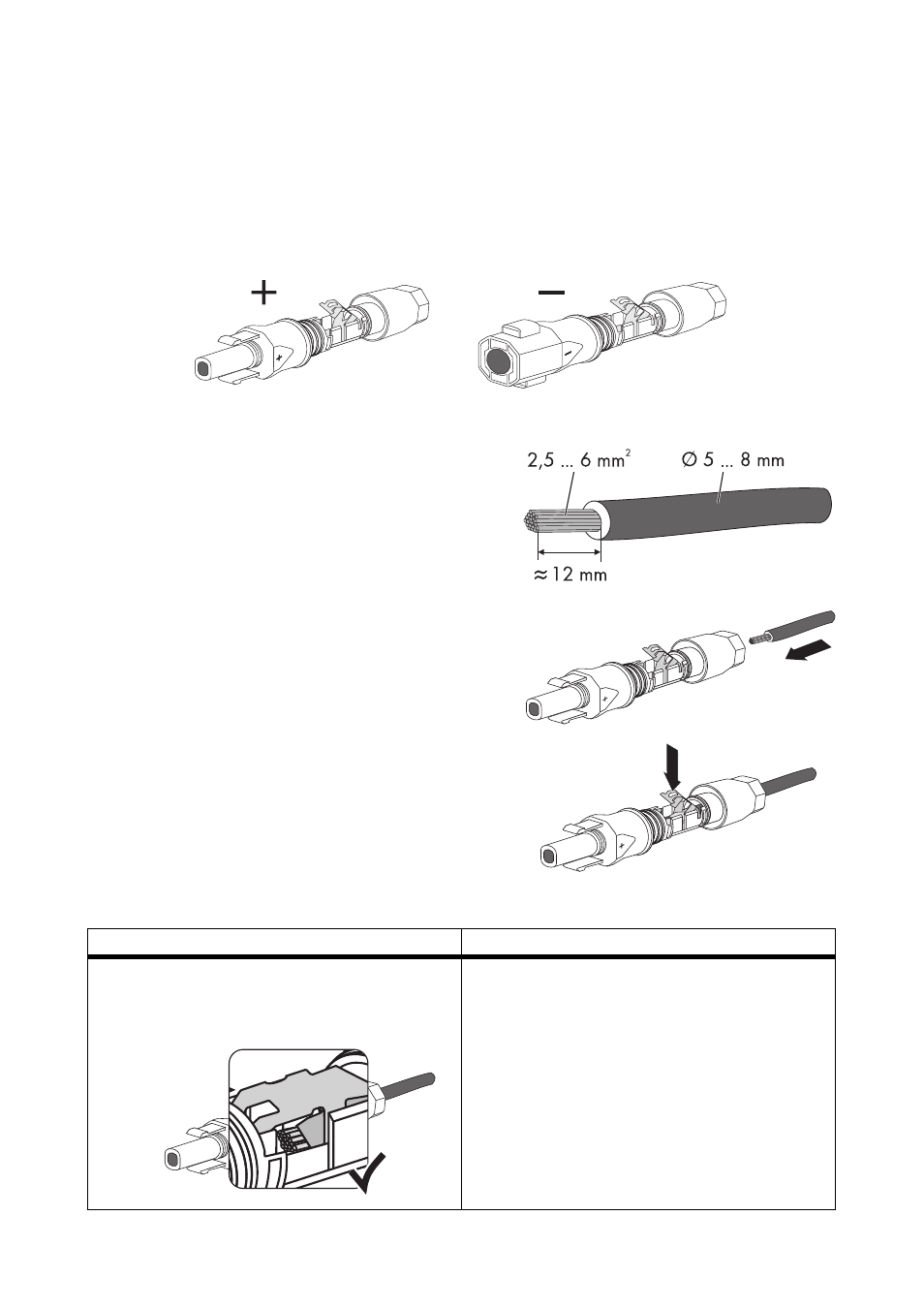

5.5.2 Assemblage des connecteurs à fiche DC
Pour le raccordement à l’onduleur, tous les câbles de raccordement des panneaux photovoltaïques
doivent être équipés des connecteurs DC fournis.
Assemblez les connecteurs DC comme décrit ci-dessous. Veillez à respecter la polarité.
Les connecteurs DC sont marqués d’un « + » et d’un « – ».
Exigences en matière de câbles :
• Utilisez un câble PV1-F.
Procédure
1. Insérez le câble dénudé dans le connecteur à fiche
DC jusqu’à la butée.
2. Appuyez sur le serre-câble vers le bas.
☑ Le serre-câble s’encliquette de façon audible.
3. Vérifiez que le câble soit bien fixé :
Résultat Mesure
☑ Si la tresse est visible dans la chambre du
serre-câble, cela signifie que le câble est
bien placé.
• Continuez à partir du point 4.
