Recherche d'erreurs
SMA Solar Technology AG
34
SB3300TLHC-IFR094121
Instructions d’installation

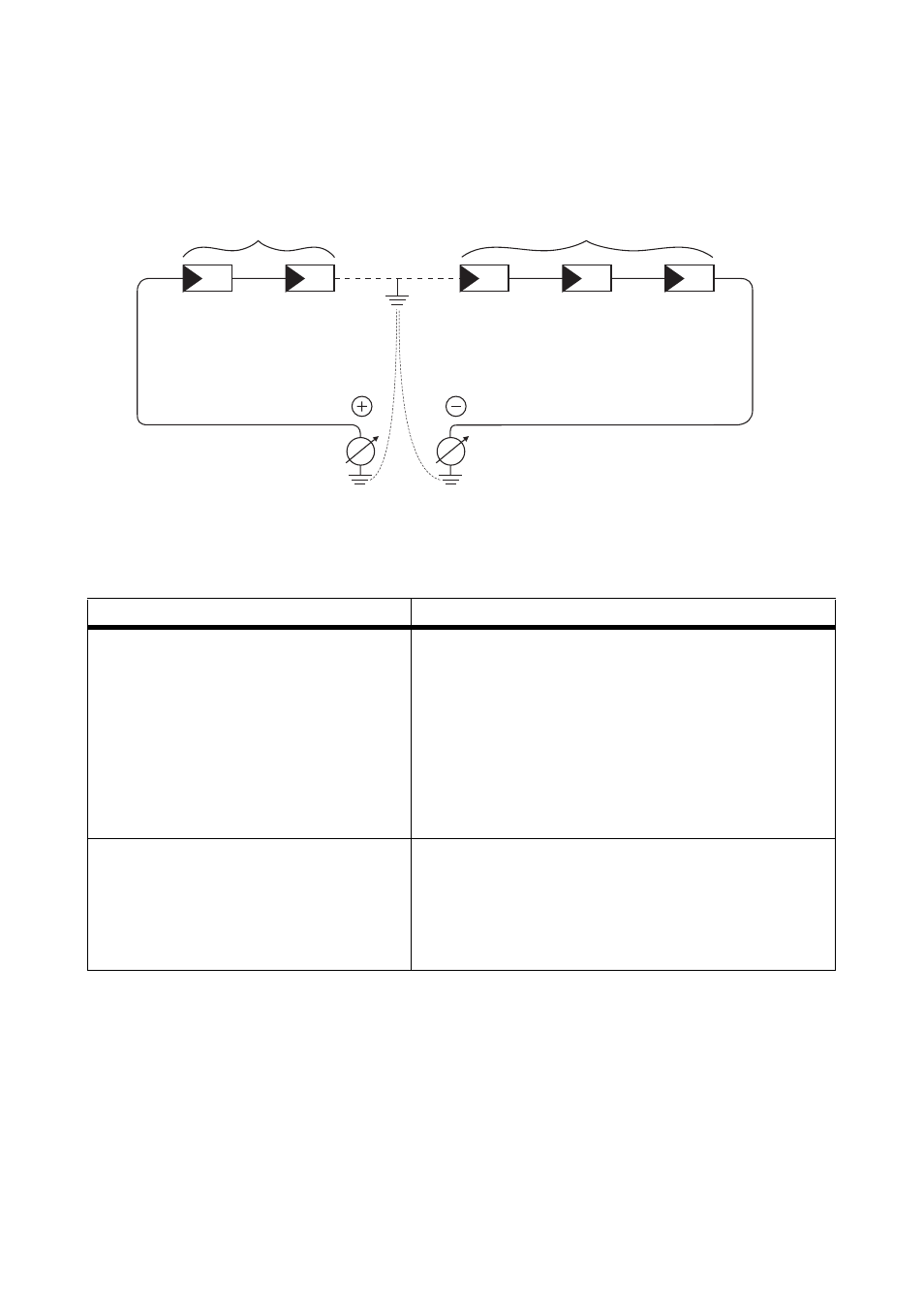

La position approximative du défaut à la terre peut être localisée en calculant le rapport des
tensions mesurées entre le pôle positif et le pôle négatif par rapport au potentiel de terre.
Exemple :
Le défaut à la terre est situé dans ce cas précis entre le deuxième et le troisième panneau.
3. Répétez le point 2 pour chaque string.
4. Le tableau ci-dessous représente les différents résultats avec les mesures correspondantes.
Résultat
Mesure
Vous avez constaté un défaut à la terre. • Faites appel à l'installateur du générateur
photovoltaïque pour éliminer le défaut à la terre
dans le string concerné avant de reconnecter le
string au Sunny Boy.
• Ne rebranchez pas le string défectueux.
• Fermez et redémarrez le Sunny Boy comme cela
est décrit au chapitre 7.2 « Fermeture du Sunny
Boy » (Page 31).
Vous n'avez constaté aucun défaut à la
terre.
Un des varistors à surveillance thermique est
probablement défectueux.
• Contrôlez les varistors conformément aux
descriptions du chapitre 9.1.2 « Contrôlez le
fonctionnement des varistors » (Page 35).
20 V
20 V
20 V
20 V
20 V
V = 40 V
1
V = 60 V
2
