SMA Solar Technology AG Raccordement électrique
Instructions d’installation SB3300TLHC-IFR094121 21

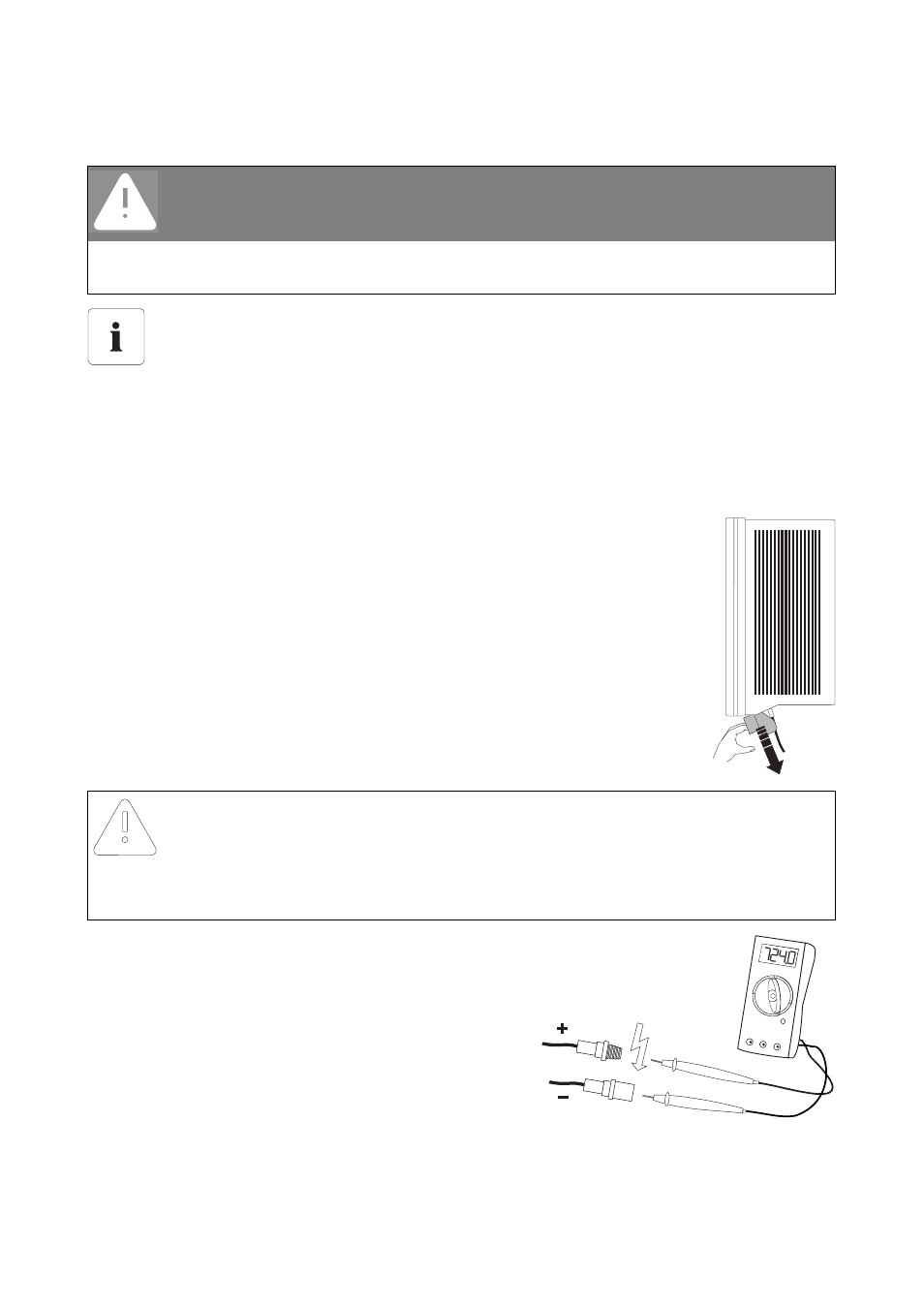

5.3.1 Raccordement string photovoltaïque (DC)
Procédure pour le raccordement DC
1. Retirez l'Electronic Solar Switch dans la partie
inférieure du Sunny Boy.
2. Vérifiez si la polarité des raccords du générateur
photovoltaïque est correcte et si ces derniers
respectent la tension de string maximale de 750 V
(DC), cf. aussi chapitre 5.1 « Aperçu de la zone de
raccordement » (Page 14)).
DANGER !
Haute tension dans le Sunny Boy. Danger de mort !
• Avant de raccorder le générateur photovoltaïque, assurez-vous que le disjoncteur est
coupé.
Utilisation de connecteurs d'adaptation
Les connecteurs d'adaptation (connecteurs Y) ne doivent être ni visibles ni librement
accessibles à proximité immédiate du Sunny Boy afin de ne pas interrompre le circuit
électrique DC.
• Coupez toujours le passage du courant dans un premier temps via l'Electronic Solar
Switch.
PRUDENCE !
Destruction de l'appareil de mesure due à de trop hautes tensions !
• Veillez à utiliser uniquement des appareils de mesure avec une plage de tension
d'entrée DC jusqu'à au moins 800 V.
