Raccordement électrique
SMA Solar Technology AG
26
SB3300TLHC-IFR094121
Instructions d’installation
10. Placez l'interface de communication sur la platine (F) à partir de la gauche.
11. Fermez le Sunny Boy conformément aux descriptions du chapitre 7.2 « Fermeture du Sunny
5.5.2 Fonctions des cavaliers
Une description détaillée des fonctions des cavaliers figure dans la documentation relative à
l'appareil de communication.

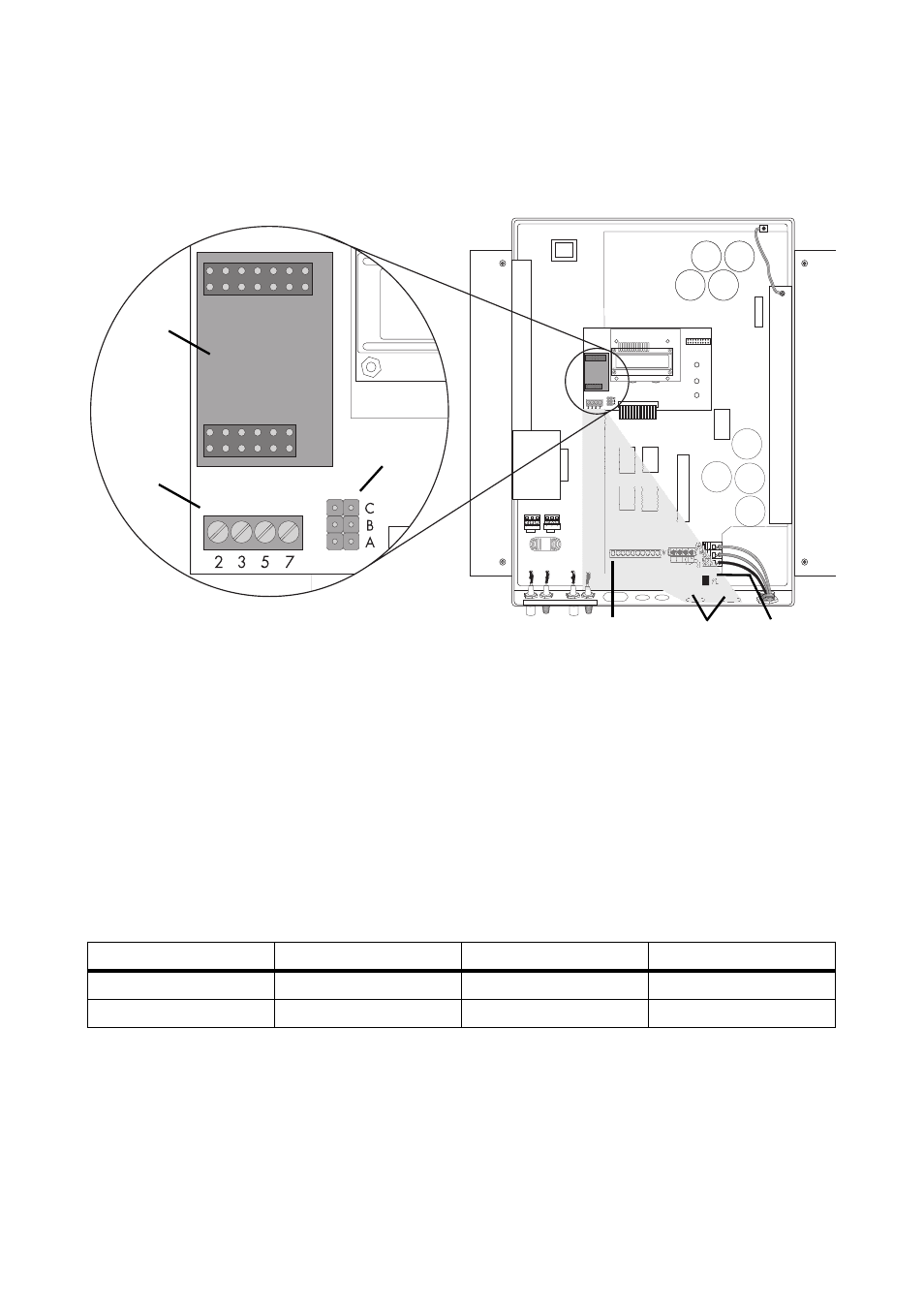

A
Passages de câble au fond du boîtier du Sunny Boy
B
Disposition du câble (grisé)
C
Raccordement de terre
D
Bornes à vis pour le raccordement des câbles de communication
E
Emplacement du cavalier
F
Emplacement de l'interface
Cavalier A
Cavalier B
Cavalier C
RS485
Terminaison
Polarisation 1
Polarisation 2
Piggy-Back radio
-
-
-
F
D
E
C
A
B
