SMA Solar Technology AG Ouverture et fermeture du Sunny Boy
Instructions d’installation SB3300TLHC-IFR094121 31
5. Constatez l'absence de tension par rapport à la terre à l'aide d'un appareil de mesure adéquat
à la borne AC. Si une tension est détectée, contrôlez l'installation !
7.2 Fermeture du Sunny Boy
1. Raccordez les conducteurs de protection (terre) au couvercle du boîtier.
2. Fixez le couvercle du boîtier du Sunny Boy en vissant uniformément à fond les quatre vis de
fixation. Les vis doivent être serrées avec un couple d'environ 4 Nm afin de garantir l'étanchéité
du boîtier.
3. Mettez le générateur photovoltaïque sous tension. Assurez-vous de la bonne affectation aux
strings.
4. Vérifiez l'état d'usure de l'Electronic Solar Switch
comme décrit au chapitre 8.2 « Contrôle de l'état
d'usure de l'Electronic Solar Switch » (Page 32).

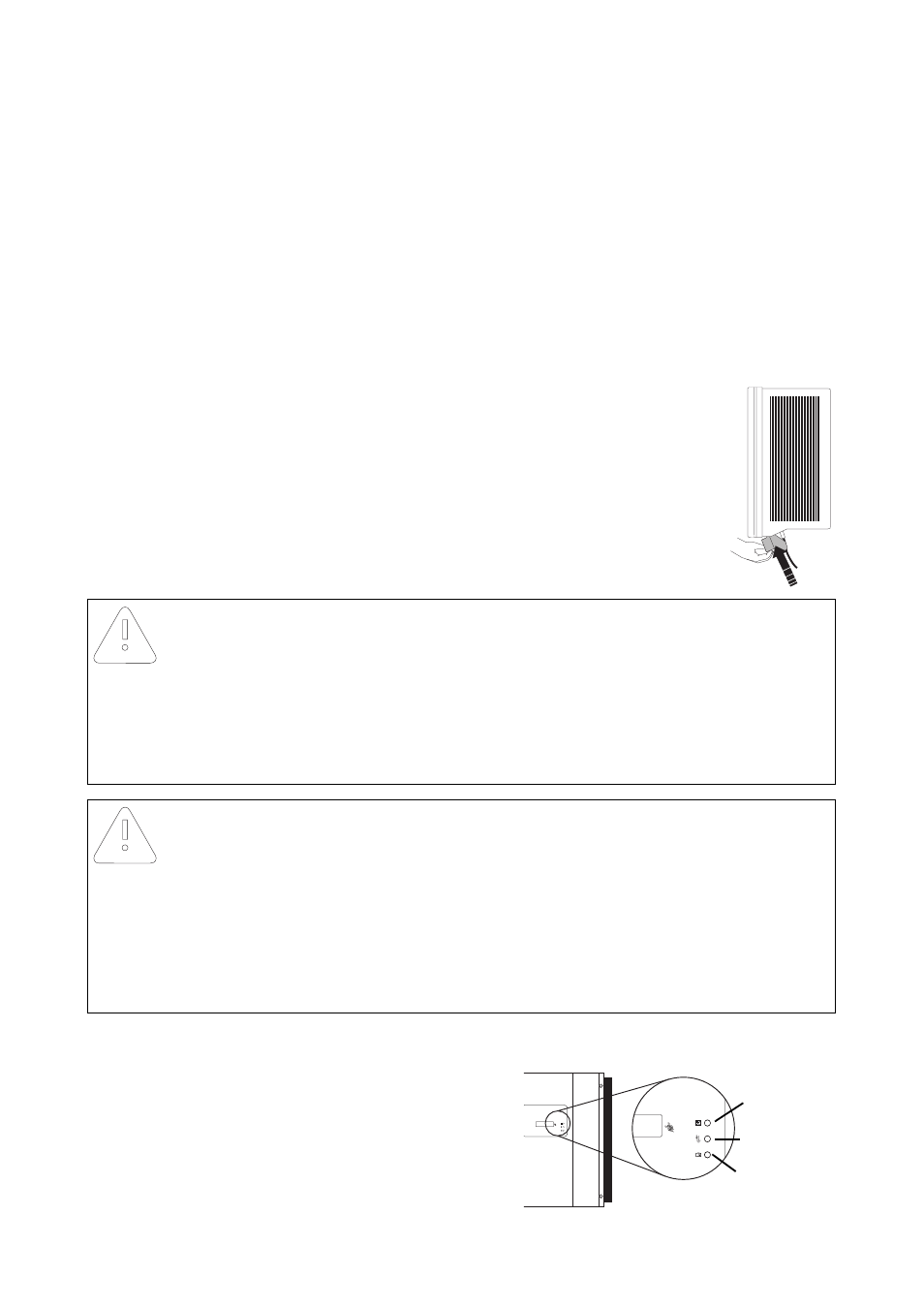

5. Enfichez l'Electronic Solar Switch dans la prise sur
la partie inférieure du Sunny Boy.
6. Branchez le disjoncteur.
7. Vérifiez si la DEL du Sunny Boy indique un parfait
état de fonctionnement.
PRUDENCE !
Toute manipulation de la fiche dans la poignée peut provoquer la détérioration
de l'Electronic Solar Switch !
La fiche située à l'intérieur de la poignée doit rester mobile pour assurer un contact optimal.
Tout serrage trop fort de la vis entraîne l'annulation des droits à la garantie et peut causer
un incendie.
• Ne resserrez pas la vis située à l'intérieur de la poignée de l'Electronic Solar Switch.
PRUDENCE !
Un enfichage incorrect peut entraîner l'endommagement de l'Electronic Solar
Switch !
L'Electronic Solar Switch peut être endommagé par les tensions élevées lorsqu'il est mal
enfiché.
• La poignée doit être bien insérée dans le connecteur de l'Electronic Solar Switch
jusqu'à ce que vous entendiez le clic d'enclenchement.
• Contrôlez la fixation de la poignée.
Service (vert)
Défaut à la
terre (rouge)
Dysfonctionnement
(jaune)
