Montage SMA Solar Technology AG
12 SB3300TLHC-IFR094121 Instructions d’installation
4.2 Montage du Sunny Boy
Pour un montage sans problèmes du Sunny Boy, il est
conseillé d'utiliser le support mural fourni. Pour le
montage vertical et dans les murs en béton ou en pierre,
vous pouvez utiliser des vis à six pans 8 mm x 50 mm en
acier inoxydable conformément à la norme DIN 571,
ainsi que des chevilles de type SX10.
Lors de la configuration de la suspension, n'oubliez pas
de tenir compte du poids du Sunny Boy (28 kg).

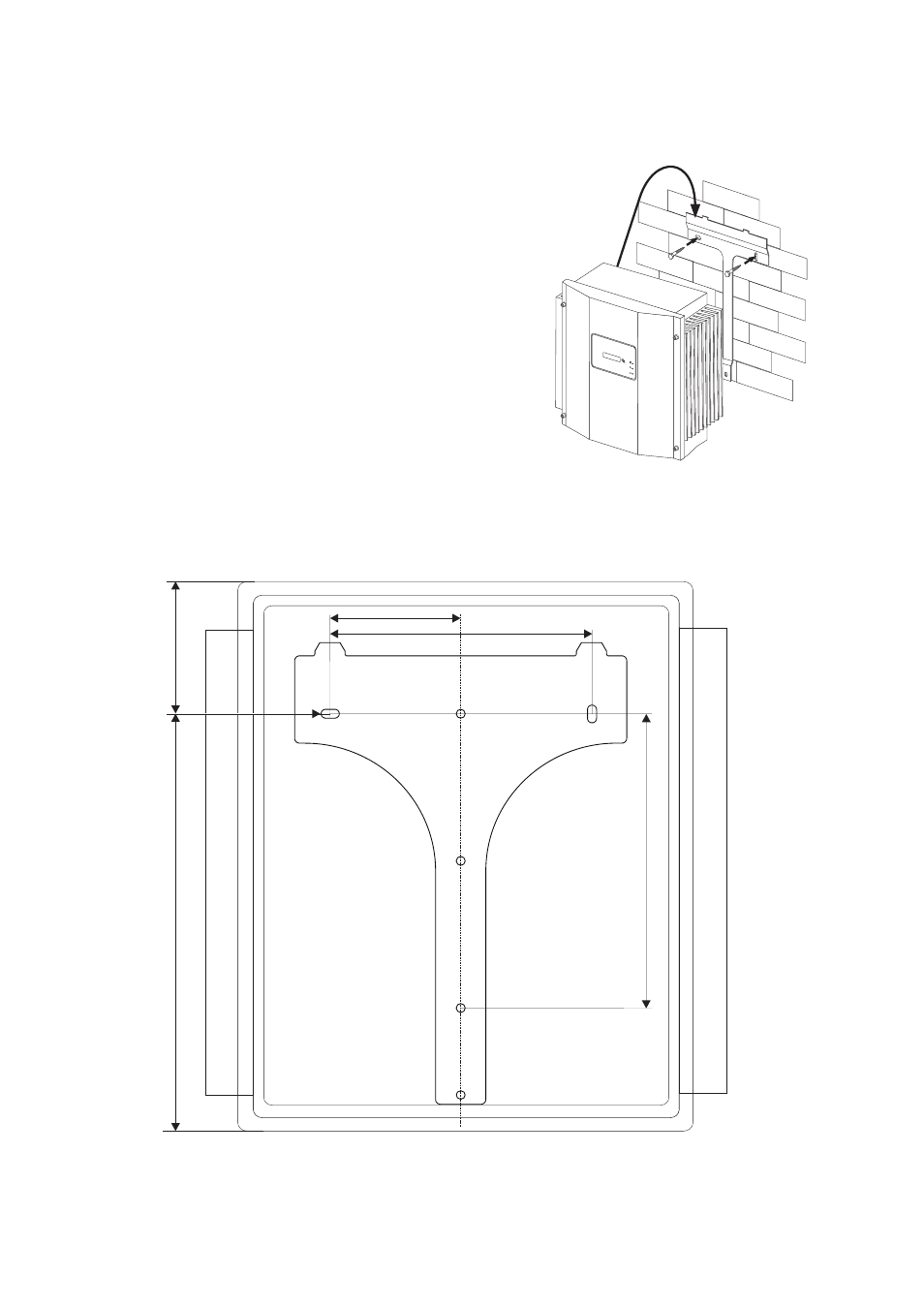

Si vous ne souhaitez pas utiliser le support mural fourni comme gabarit, observez les dimensions
présentées dans le croquis ci-dessous. Le montage de l'onduleur réalisé à l'aide du support mural est
décrit à la page suivante.
300
mm
260 mm
130 mm
105 mm
95
mm
395
mm
