SMA Solar Technology AG Raccordement électrique
Instructions d’installation SB3300TLHC-IFR094121 17
5.2 Réseau basse tension (AC)
Dispositif de coupure en charge
L'ampérage maximal autorisé du fusible figure dans les caractéristiques techniques (page 38).
Les spécifications techniques applicables et les réglementations particulières de l'exploitant du réseau
local doivent être respectées.

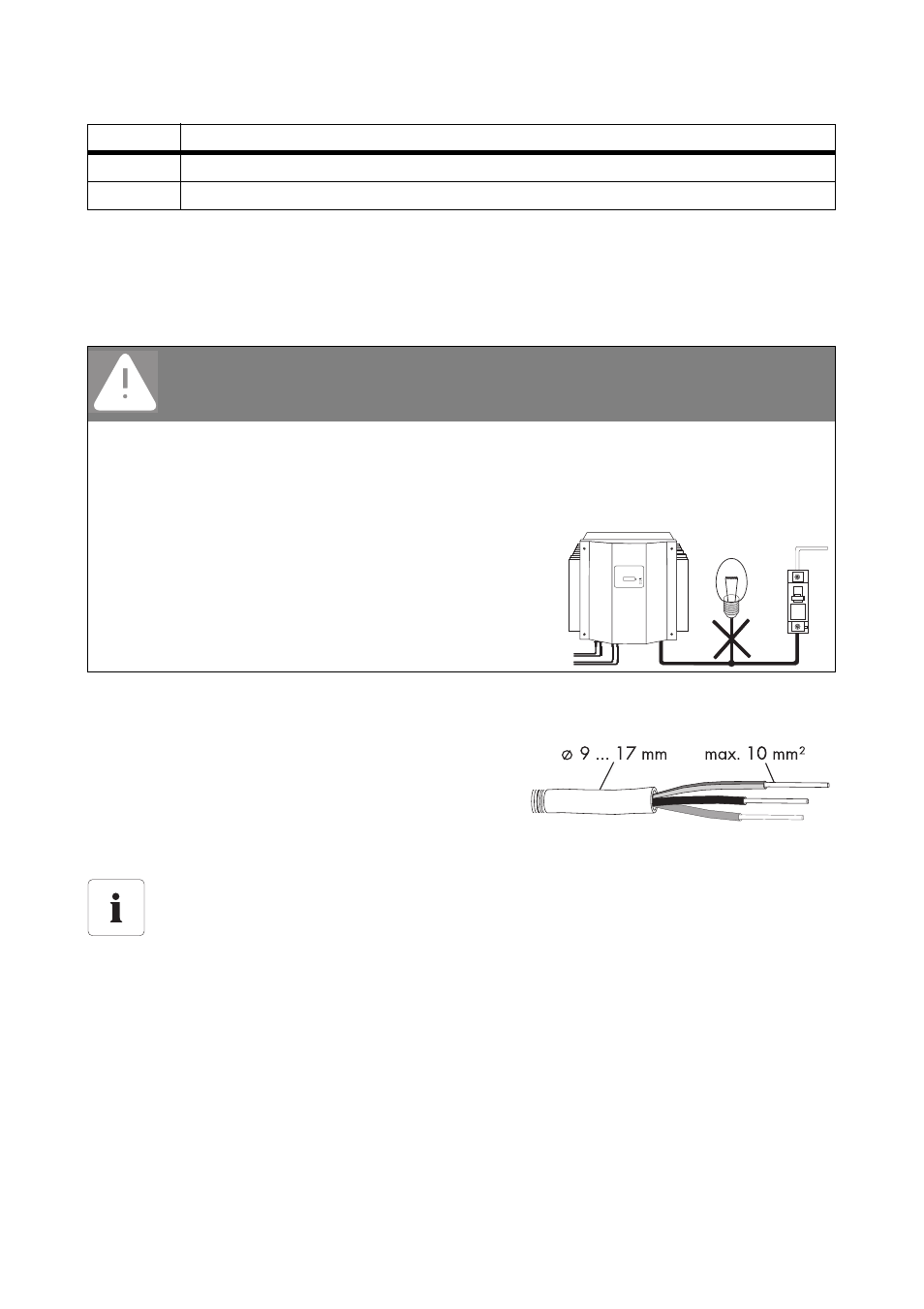

Les bornes de raccordement du Sunny Boy conviennent à
la réception de sections de conducteur allant jusqu'à
10 mm². Le diamètre extérieur du câble doit donc être
calibré entre 9 et 17 mm.
Le raccordement se fait avec trois conducteurs (L, N, terre).
Le Sunny Boy est équipé d'une unité de surveillance du courant de défaut intégrée, sensible à tous
courants. Le Sunny Boy fait automatiquement la différence entre courants de défaut véritables et
courants de décharge capacitifs « normaux ».
Le Sunny Boy ne produit pas de courants de décharge extraordinaires en mode de service normal.
Dans certains états de service (par exemple lors de l'autotest du dispositif protecteur), des courants
de décharge peuvent apparaître, capables de déclencher un disjoncteur de protection RCD 30 mA
ou FI « normal ».
K Emplacement du cavalier destiné à la communication
L Borne de communication
DANGER !
Danger de mort par incendie !
La fonction de protection d'un disjoncteur n'est plus garantie dès lors qu'un générateur
(Sunny Boy) et un consommateur sont raccordés à un même disjoncteur. Les courants du
Sunny Boy et du réseau peuvent produire des surintensités de courant que le disjoncteur
ne reconnaît pas.
• Ne raccordez jamais des consommateurs
sans protection entre le Sunny Boy et le
disjoncteur.
• Sécurisez les consommateurs toujours
séparément.
Les exemples de configuration d'un disjoncteur sont présentés dans l'information technique
« Disjoncteur » disponible dans la zone de téléchargement de notre site Internet
www.SMA-France.com.
Objet Description
