SMA Solar Technology AG Recherche d'erreurs
Instructions d’installation SB3300TLHC-IFR094121 35
9.1.2 Contrôlez le fonctionnement des varistors
Les varistors sont des pièces d'usure dont le fonctionnement est altéré par le vieillissement ou par une
sollicitation répétée due à des surtensions. C'est ainsi qu'un des varistors à surveillance thermique a
probablement perdu sa fonction de protection, c'est pourquoi la DEL rouge s'est allumée.
Vous pouvez contrôler les varistors de la manière suivante :
1. Ouvrez le Sunny Boy conformément à la description du chapitre 7.1 « Ouverture du Sunny
Boy » (Page 30).

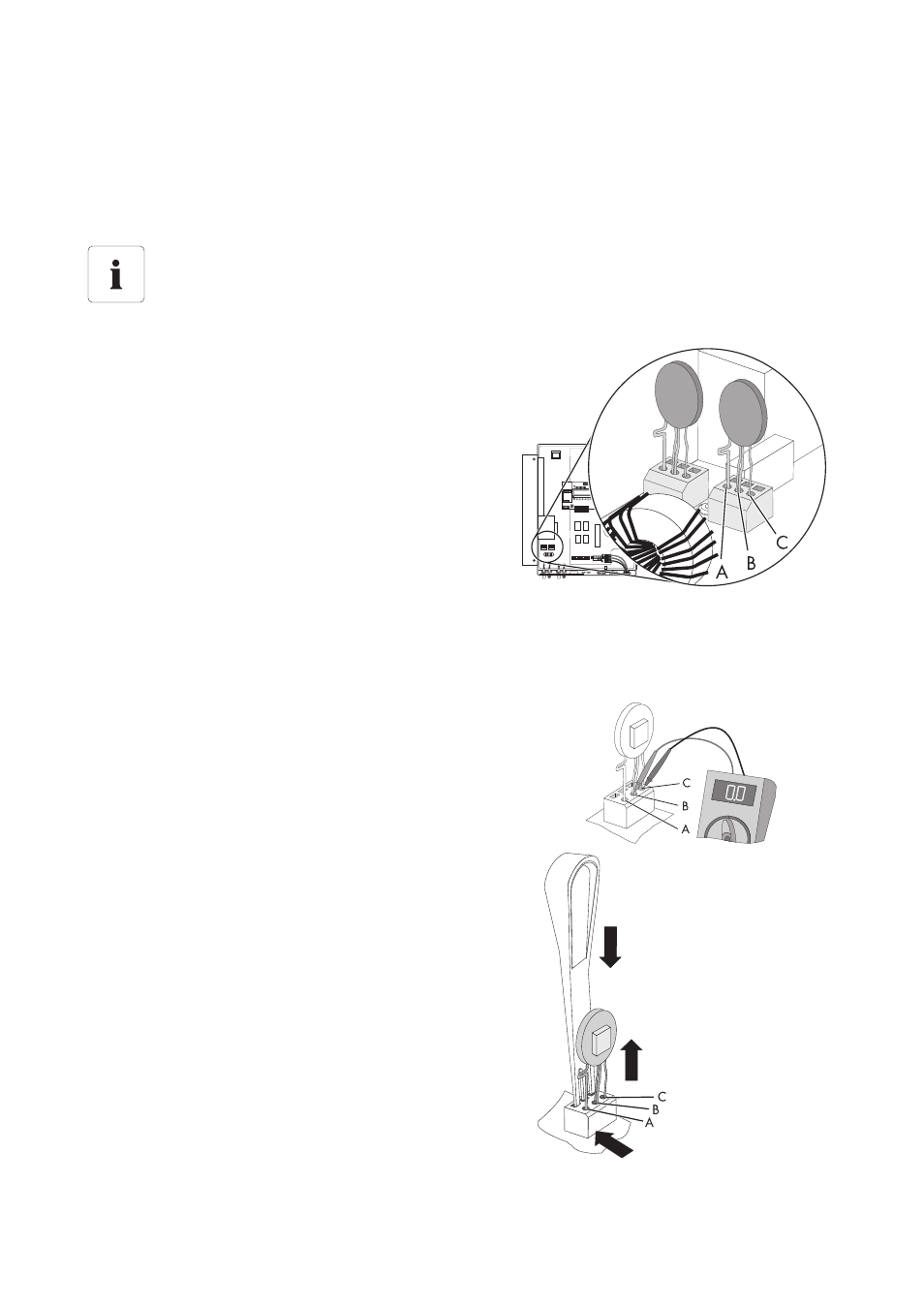

2. À l'aide d'un multimètre, vérifiez les deux varistors
à l'état monté pour voir s'il existe une connexion
électrique entre les raccordements B et C.
☑ En l'absence de connexion électrique, le
varistor concerné est inefficace.
3. Remplacez tous les varistors par des varistors neufs
comme cela est représenté sur la figure ci-contre.
Veillez à ce que l'orientation du varistor soit
correcte ! Contactez SMA Solar Technology si les
outils spéciaux pour le maniement des bornes (ces
outils sont normalement fournis avec les varistors de
remplacement) n'ont pas été livrés. Comme moyen
de fortune, vous pouvez toutefois manipuler les
contacts des bornes individuellement avec un
tournevis approprié.
Position des varistors
Le graphique représenté ci-dessous permet de déterminer la position des varistors.
Respectez l'affectation suivante des bornes :
• Borne A : borne extérieure
(raccord du varistor avec encoche)
• Borne B : borne centrale
• Borne C : borne extérieure
(raccord du varistor sans encoche)
L'outil d'extraction
permet de libérer la
borne
Retirez le varistor
Le fil avec la petite boucle
(encoche) doit être inséré
dans la borne A lors du
