Raccordement électrique
SMA Solar Technology AG
16
SB3300TLHC-IFR094121
Instructions d’installation
5.1.2 Vue de l'intérieur

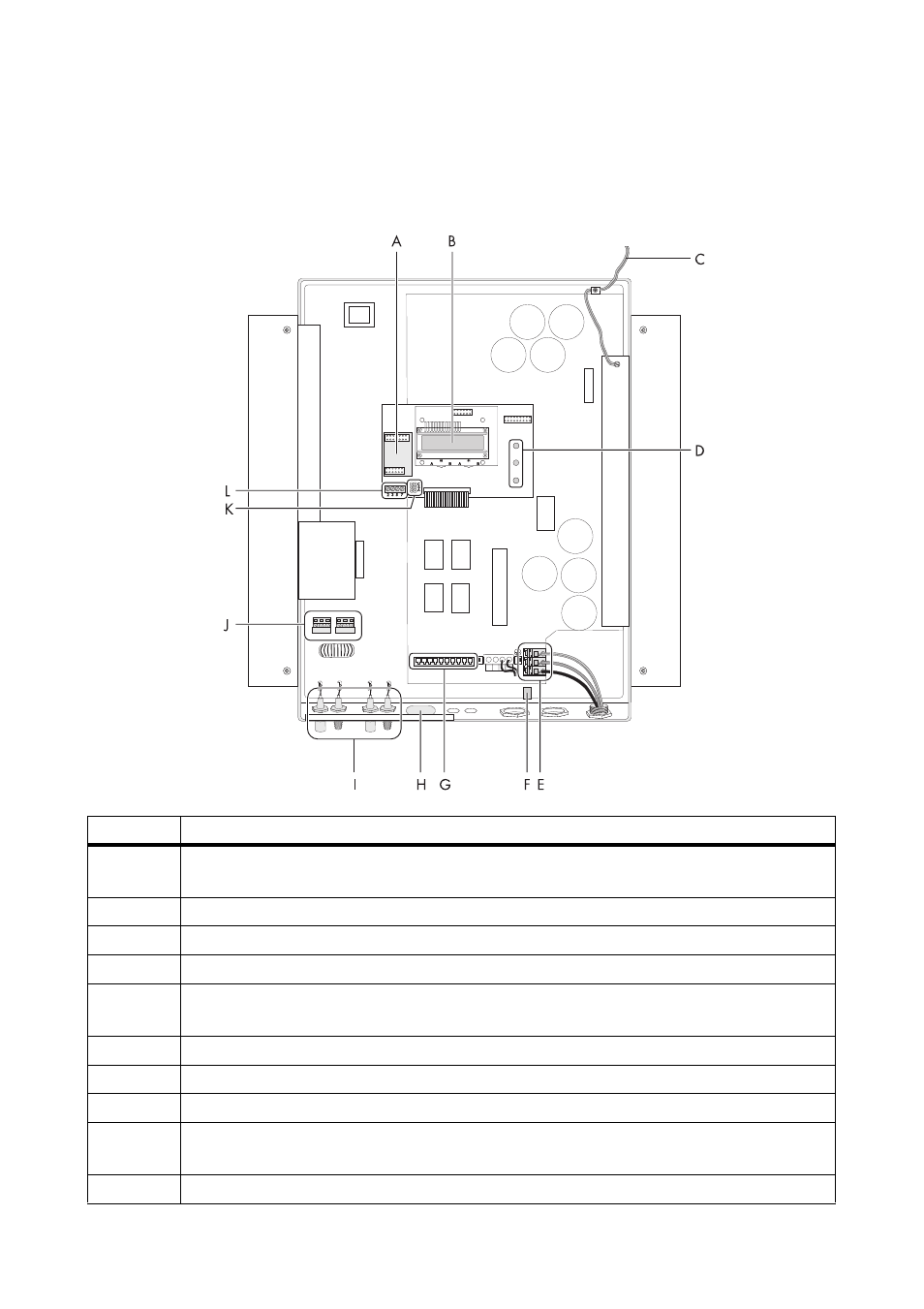

Le schéma ci-dessous représente les diverses composantes et zones de raccordement du Sunny Boy
ouvert :
Objet
Description
A
Port du module de communication (RS485, radio), chapitre 5.5 « L'interface de
communication » (Page 24)
B
Sunny Display
C
Câble de mise à la terre pour couvercle
D
DEL d'affichage de l'état de service
E
Bornes de raccordement (AC), chapitre 5.2.1 « Raccordement de la sortie AC »
(Page 18)
F
Fiche plate destinée à la mise à la terre du blindage du câble pour la communication RS485
G
Port pour la partie puissance PLC (nécessaire pour la communication ligne réseau)
H
Connecteur femelle pour l'Electronic Solar Switch (ESS)
I
Connecteur d'entrée photovoltaïque (DC), chapitre 5.3.1 « Raccordement string
photovoltaïque (DC) » (Page 21)
J
Varistors, chapitre 9.1 « La DEL rouge est allumée en continu » (Page 33)
