SMA Solar Technology AG Mise en service
Instructions d’installation Sensorbox-IFR100914 55
7.6.3 Raccordement de la Sunny SensorBox au SMA Power
Injector avec Bluetooth
SMA Power Injector avec Bluetooth

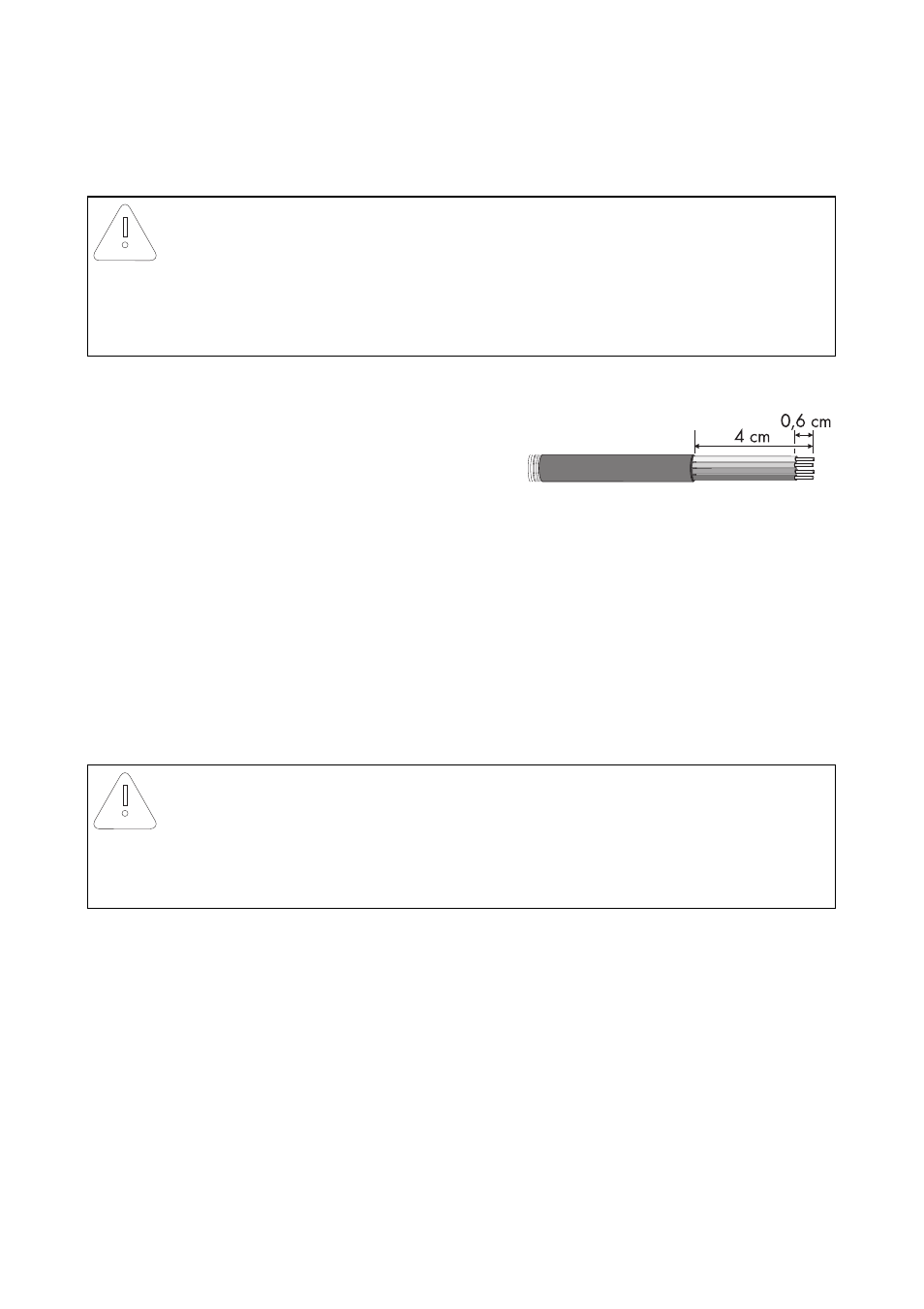

1. Enlevez 4 cm de gaine du câble de communication
RS485 au niveau du SMA Power Injector avec
Bluetooth.
2. Dénudez 4 fils sur environ 6 mm.
3. Coupez les fils et le blindage de câble superflus jusqu'à la gaine du câble.
4. Raccordez les conducteurs au connecteur.
Notez la couleur des fils :
+12 V ________________________
GND ________________________
D+ ________________________
D - ________________________
5. Branchez le connecteur dans la prise « DEVICE » du SMA Power Injector avec Bluetooth.
6. Posez le câble de communication RS485 du SMA Power Injector avec Bluetooth au niveau de
la Sunny SensorBox.
Sunny SensorBox
7. Ouvrez la Sunny SensorBox (cf. page 61).
8. Fermez la collerette de fixation du presse-étoupe en bas à droite de la Sunny SensorBox et
enlevez le plot de remplissage.
PRUDENCE !
Endommagement du SMA Power Injector avec Bluetooth ou du support.
Le SMA Power Injector avec Bluetooth peut se détacher du support et tomber.
• Retenez bien le SMA Power Injector avec Bluetooth lorsque vous retirez ou insérez
des câbles.
PRUDENCE !
En cas d'erreur de raccordement, le bon fonctionnement du
SMA Power Injector avec Bluetooth n'est pas garanti.
Vous ne devez raccorder qu'une seule Sunny SensorBox au connecteur « DEVICE ».
• Aucun autre appareil ne doit être raccordé au connecteur « DEVICE ».
