SMA Solar Technology AG Mise en service
Instructions d’installation Sensorbox-IFR100914 53
7.6 Mise en service via le SMA Power Injector avec Bluetooth
7.6.1 Remarques concernant la mise en service
La Sunny SensorBox est intégrée dans le réseau Bluetooth à l'aide du
SMA Power Injector avec Bluetooth. Le SMA Power Injector avec Bluetooth sert à l'alimentation
électrique d'une Sunny SensorBox au maximum.

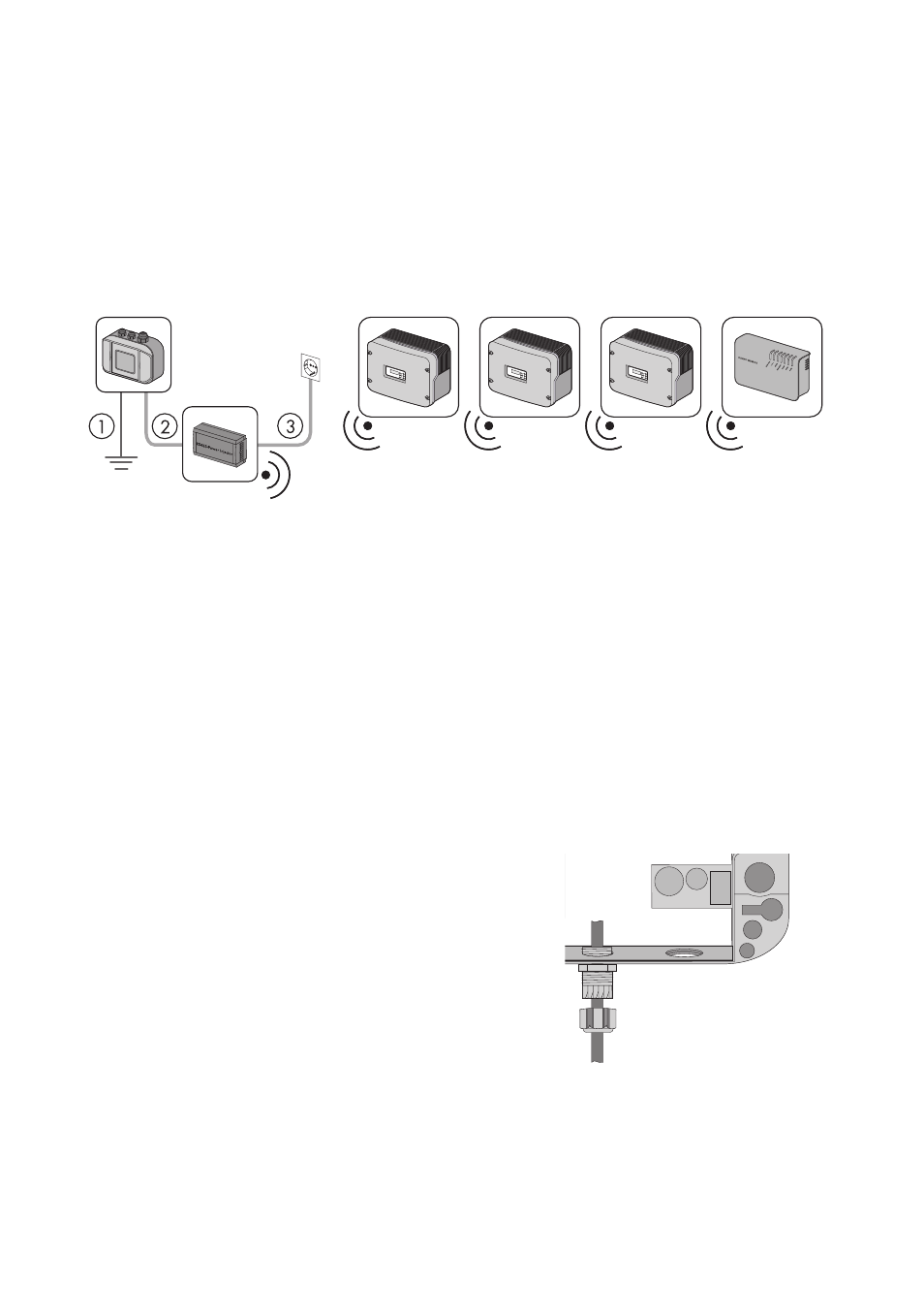

Procédez de la manière suivante pour raccorder la Sunny SensorBox au
SMA Power Injector avec Bluetooth :
① Reliez la Sunny SensorBox à la terre (cf. page 53).
② Raccordez le SMA Power Injector avec Bluetooth à la Sunny SensorBox (cf. page 55).
③ Raccordez le SMA Power Injector avec Bluetooth à l'alimentation électrique (cf. page 58).
7.6.2 Mise à la terre de la Sunny SensorBox
Sunny SensorBox
1. Ouvrez la Sunny SensorBox (cf. page 61).
2. Fermez la collerette de fixation du presse-étoupe en bas au centre de la Sunny SensorBox et
enlevez le plot de remplissage.
3. Insérez le câble de mise à la terre par la collerette
de fixation et le presse-étoupe dans le boîtier de la
Sunny SensorBox.
