7.2 Raccordement du capteur de température de panneau
1. Ouvrez la Sunny SensorBox (cf. page 61).
2. Sortez la collerette de fixation du presse-étoupe en
bas à gauche de la Sunny SensorBox et retirez le plot
de remplissage.
3. Enlevez le câble du capteur par la collerette de
fixation et le presse-étoupe en bas à gauche dans le
boîtier de la Sunny SensorBox et serrez bien le
presse-étoupe.

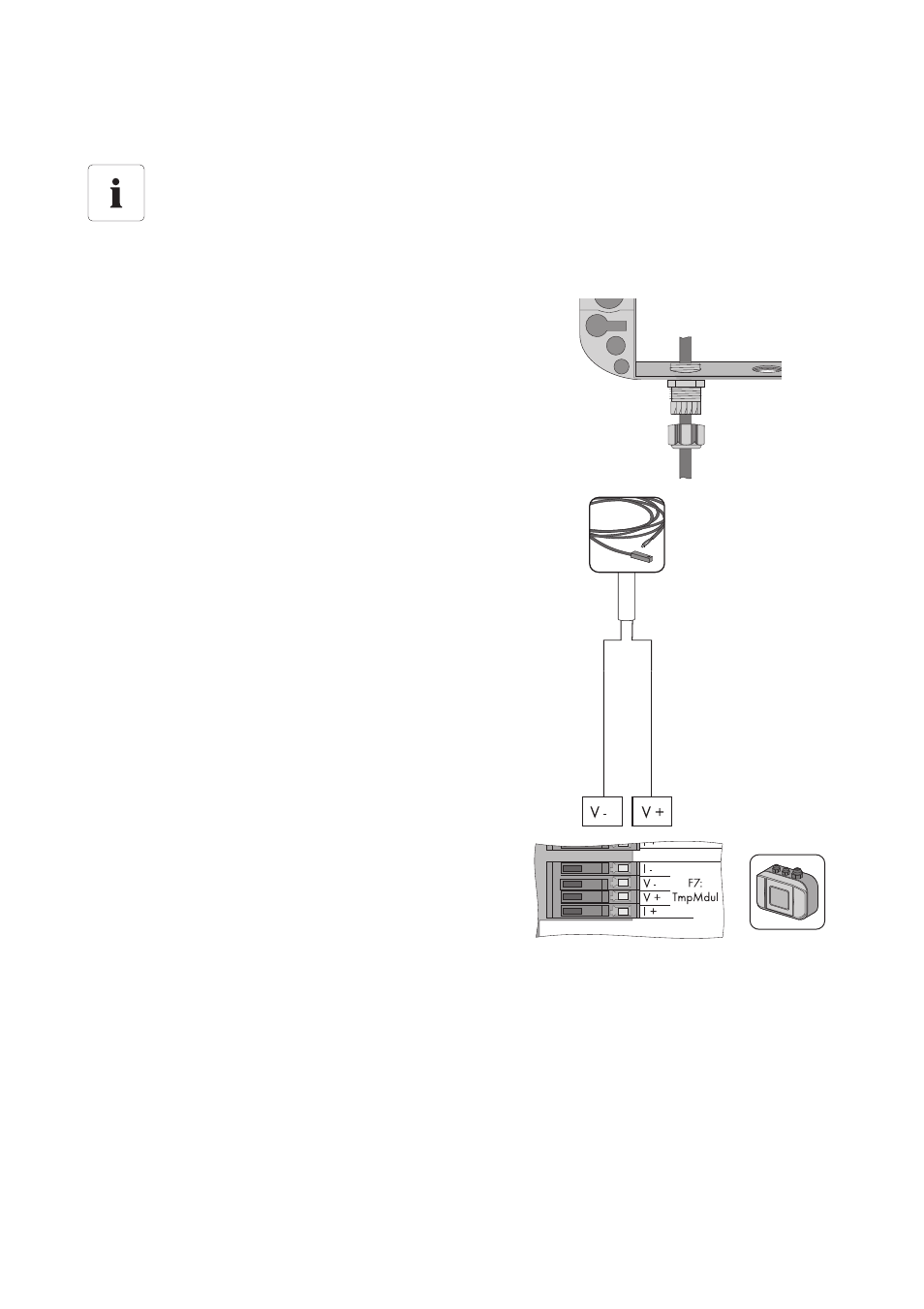

4. Raccordez le capteur au raccordement
« F7: TmpMdul » de la Sunny SensorBox. La polarité
des câbles est indifférente.
5. Vérifiez que le joint du presse-étoupe est bien fixé.
6. Vissez la collerette de fixation à la main sur le presse-étoupe pour fixer le câble (couple :
0,8 Nm).
7. Posez le câble avec du matériel de fixation approprié.
☑ Le capteur de température de panneau est raccordé.
Vous pouvez maintenant raccorder d'autres capteurs, ou raccorder la Sunny SensorBox avec le
RS485-Power Injector ou le SMA Power Injector avec Bluetooth puis les mettre en service.
Longueur de câble pour un raccordement utilisant la technique à 2 fils
Le raccordement est effectué à l'aide d'un câble de 2,5 m de longueur. Le câble ne doit
être ni rallongé ni raccourci. La précision des mesures dépend de la longueur du câble.
