SMA Solar Technology AG Mise en service
Instructions d’installation Sensorbox-IFR100914 47

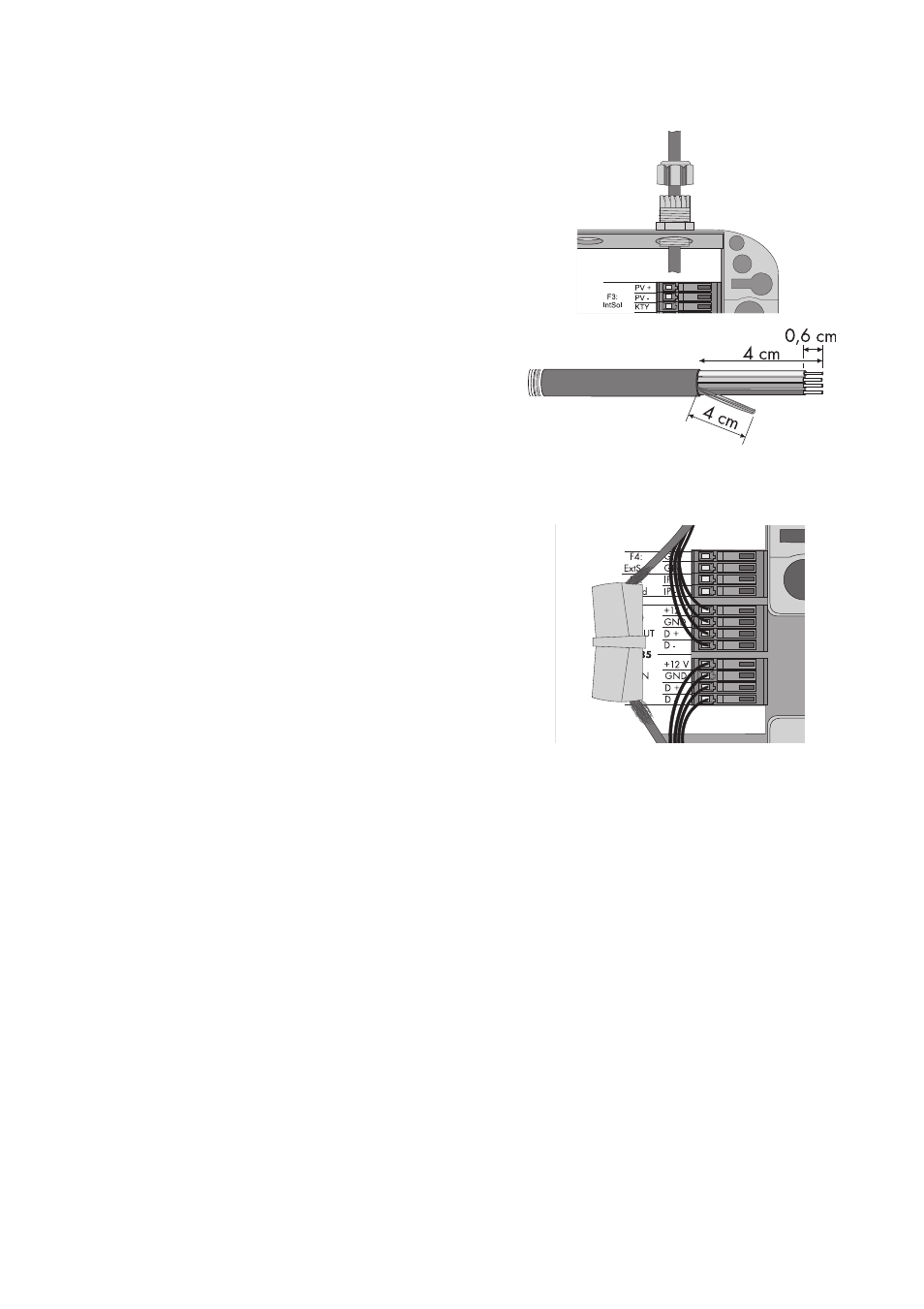

3. Fermez la collerette de fixation du presse-étoupe en
haut à droite de la Sunny SensorBox et enlevez le
plot de remplissage.
4. Insérez le câble de communication RS485 par la
collerette de fixation et le presse-étoupe dans le
boîtier de la Sunny SensorBox.
5. Enlevez 4 cm de gaine du câble de communication
RS485 au niveau de la Sunny SensorBox.
6. Dénudez les fils sur environ 6 mm.
7. Torsadez le blindage du câble pour former une
corde.
8. Retournez la gaine isolante au-dessus du blindage
du câble. Laissez dépasser le blindage du câble de 4 cm de la gaine isolante.
9. Insérez le blindage de câble libre dans la borne.
10. Raccordez les conducteurs aux bornes
« F2: OUT RS485 » de la Sunny SensorBox.
Notez la couleur des fils :
+12 V ________________________
GND ________________________
D+ ________________________
D- ________________________
11. Vérifiez que le joint du presse-étoupe est bien fixé.
12. Vissez la collerette de fixation à la main sur le presse-étoupe pour fixer le câble de
communication RS485 (couple : 0,8 Nm).
13. Fermez la Sunny SensorBox (cf. page 61).
☑ Le câble de communication RS485 est raccordé à la Sunny SensorBox.
Raccordement à une Sunny SensorBox devant être raccordée
14. Montez la Sunny SensorBox devant être raccordée en suivant les instructions décrites au
chapitre 6 « Montage » (Page 20).
15. Ouvrez la Sunny SensorBox (cf. page 61).
16. Fermez la collerette de fixation du presse-étoupe en bas à droite de la Sunny SensorBox devant
être raccordée et enlevez le plot de remplissage.
