Mise en service SMA Solar Technology AG
50 Sensorbox-IFR100914 Instructions d’installation

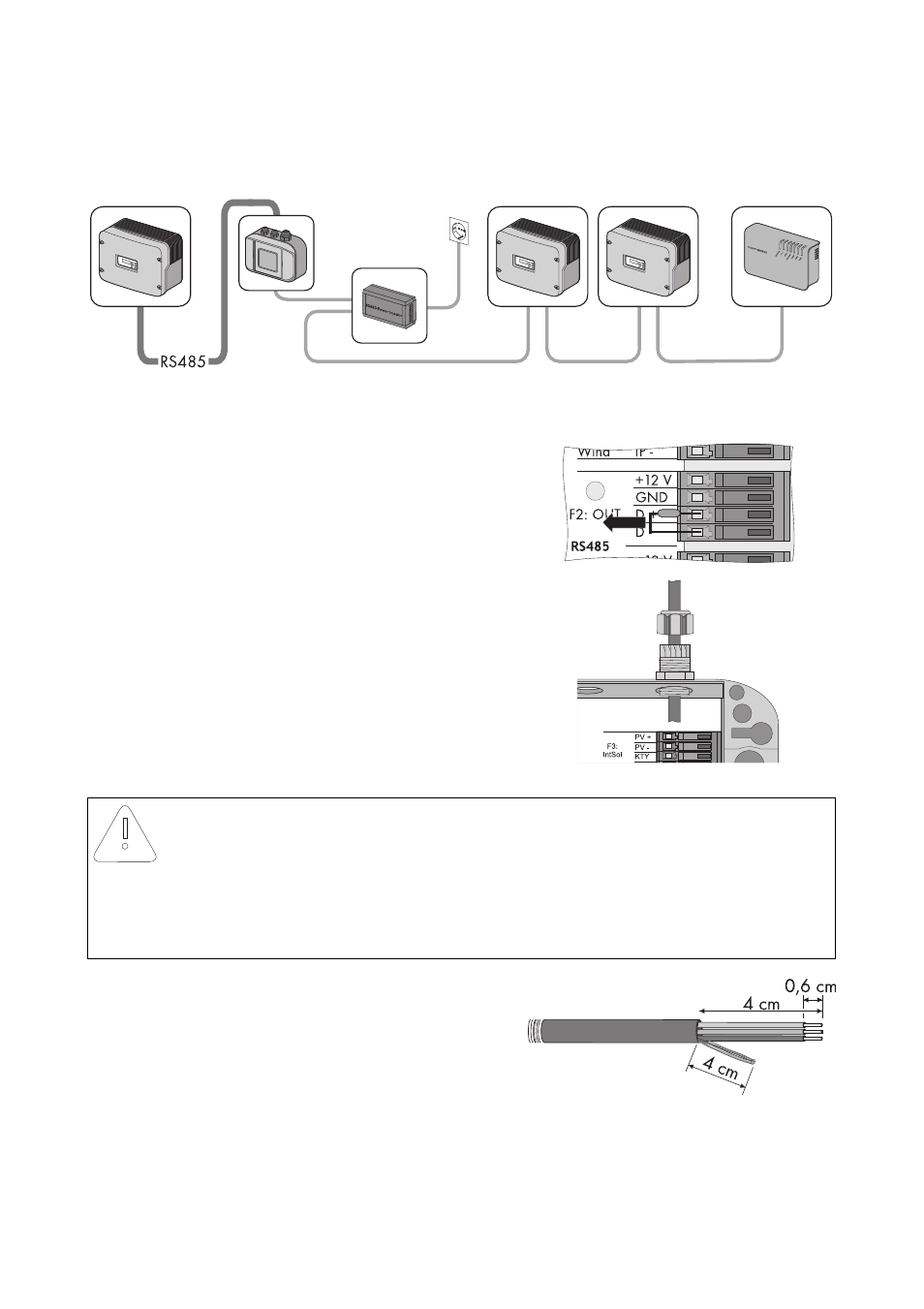

7.5.5 Raccordement de la Sunny SensorBox à un autre participant
de bus RS485
1. Ouvrez la Sunny SensorBox (cf. page 61).
2. Au niveau de la Sunny SensorBox, enlevez la
résistance de terminaison à « F2: OUT RS485 ».
3. Fermez la collerette de fixation du presse-étoupe en
haut à droite de la Sunny SensorBox et enlevez le
plot de remplissage.
4. Insérez le câble de communication RS485 par la
collerette de fixation et le presse-étoupe dans le
boîtier de la Sunny SensorBox.
5. Au niveau de la Sunny SensorBox, enlevez 4 cm
de gaine du câble de communication RS485.
6. Dénudez les fils sur environ 6 mm.
7. Torsadez le blindage du câble pour former une
corde.
8. Retournez la gaine isolante au-dessus du blindage du câble. Laissez dépasser le blindage du
câble de 4 cm de la gaine isolante.
PRUDENCE !
Endommagement de la Sunny SensorBox par des restes de métal ou de câble
dans l'appareil.
• Lorsque vous effectuez des travaux sur le câble, veillez à ce qu'aucun reste de métal
du blindage ou reste de câble ne tombe dans la Sunny SensorBox ouverte. Le cas
échéant, retirez les restes de métal et de câble.
