SMA Solar Technology AG Mise en service
Instructions d’installation Sensorbox-IFR100914 39

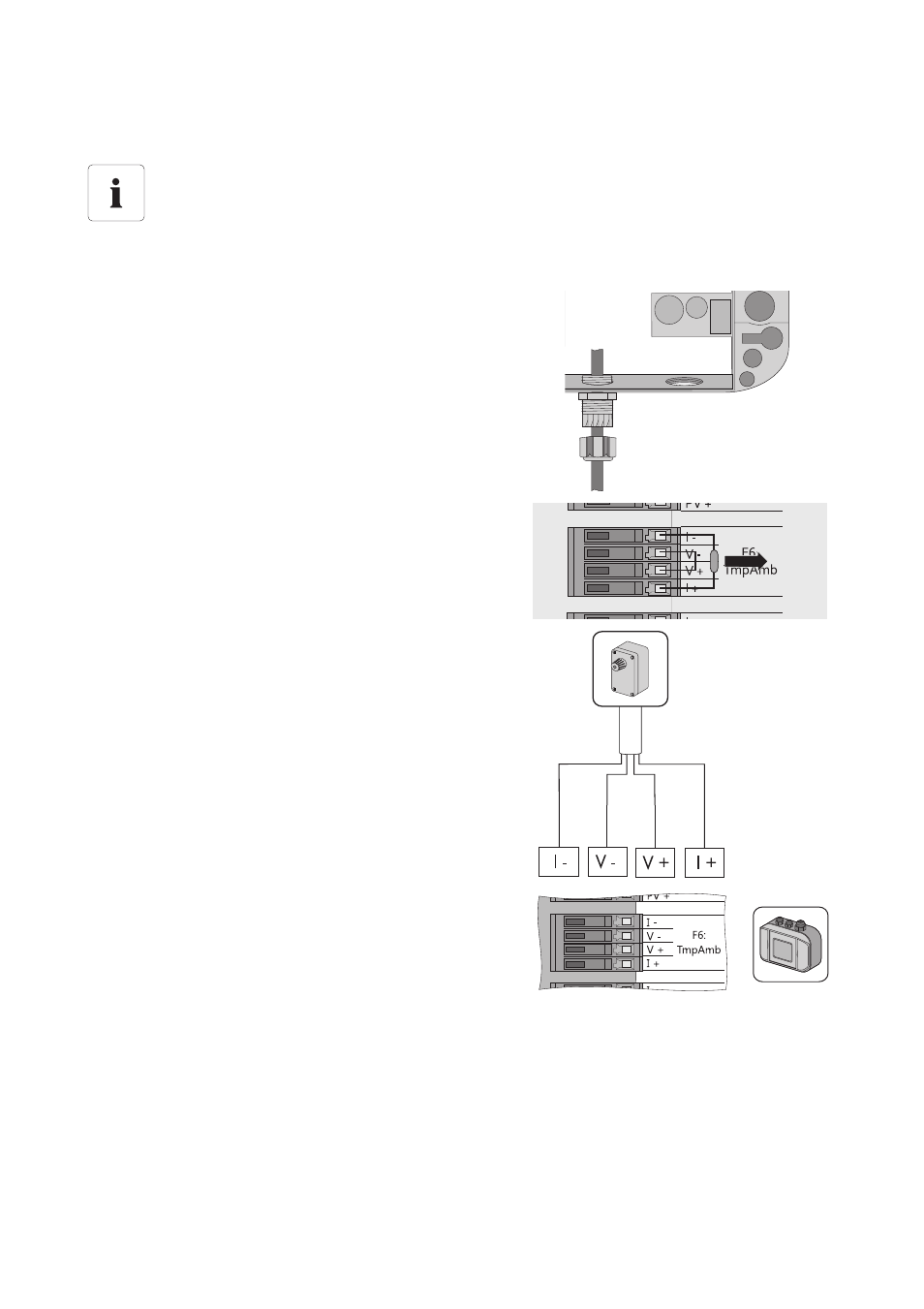

7.4 Raccordement du capteur de température ambiante
1. Ouvrez la Sunny SensorBox (cf. page 61).
2. Sortez la collerette de fixation du presse-étoupe à
vis en bas au centre de la Sunny SensorBox et
retirez le plot de remplissage.
3. Enlevez le câble du capteur par la collerette de
fixation et le presse-étoupe en bas au centre et
serrez bien le presse-étoupe.
4. Enlevez la résistance de terminaison et le pont au
raccord « F6: TmpAmb » dans la Sunny SensorBox.
5. Raccordez le capteur au raccord « F6: TmpAmb »
de la Sunny SensorBox.
6. Vérifiez que le joint du presse-étoupe est bien fixé.
7. Vissez la collerette de fixation à la main sur le presse-étoupe (couple : 0,8 Nm).
8. Posez le câble avec du matériel de fixation approprié.
☑ Le capteur de température ambiante est raccordé.
Vous pouvez maintenant raccorder d'autres capteurs, ou raccorder la Sunny SensorBox via le
RS485-Power Injector ou le SMA Power Injector avec Bluetooth et les mettre en service.
Longueur de câble prescrite pour le raccordement à la SensorBox
• Veuillez respecter la longueur de câble prescrite figurant dans les instructions du
capteur.
