SMA Solar Technology AG Montage
Instructions d’installation Sensorbox-IFR100914 23

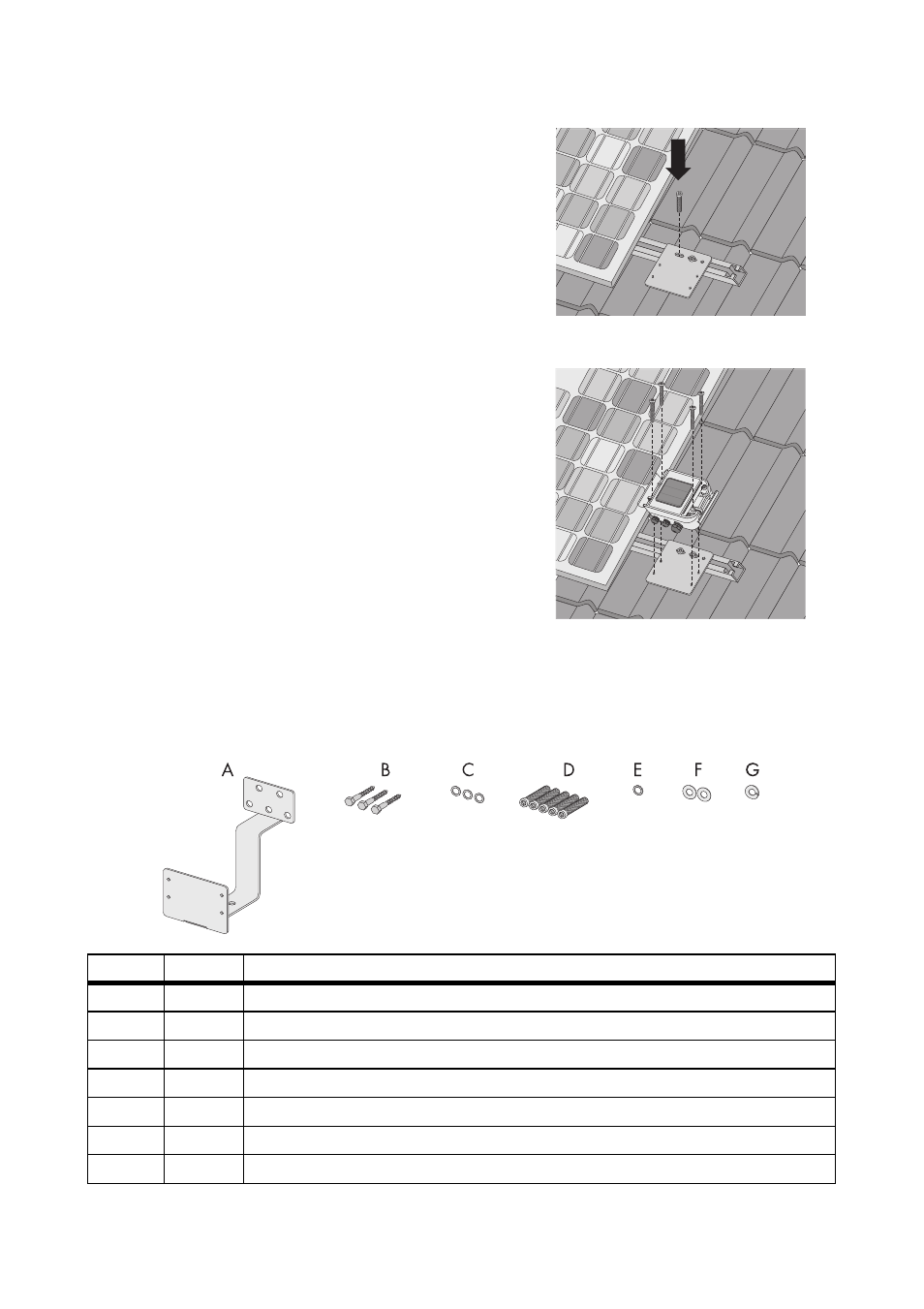

2. Fixez la plaque de montage sur le rail de montage en
utilisant des vis et des coulisseaux appropriés du
fabricant du système de montage PV.
En général, vous pouvez utiliser des vis jusqu'à M10
pour les coulisseaux. du fabricant du système de
montage PV.
3. Ouvrez les clapets latéraux de la Sunny SensorBox à
l'aide des évidements.
4. Fixez la Sunny SensorBox sur la plaque de montage
à l'aide de 4 vis à six pans creux. Tenez compte de
l'orientation de la Sunny SensorBox (cf. page 20).
☑ La Sunny SensorBox est montée sur le rail de
montage.
6.1.3 Montage de la Sunny SensorBox sur le chevron
Accessoires de montage en option
Numéro de commande SMA : Roofan-Ssensor
Position Nombre Désignation
A
1 Équerre de toiture
B 3 Vis à bois hexagonales
C 3 Rondelles pour vis à bois hexagonales
D 5 Vis à six pans creux M4
*
* Déjà prémonté à la livraision.
E 1 Rondelle de contact M4
*
F 2 Rondelles
*
G 1 Anneau à bord d'arrêt
*
