Mise en service SMA Solar Technology AG
42 Sensorbox-IFR100914 Instructions d’installation

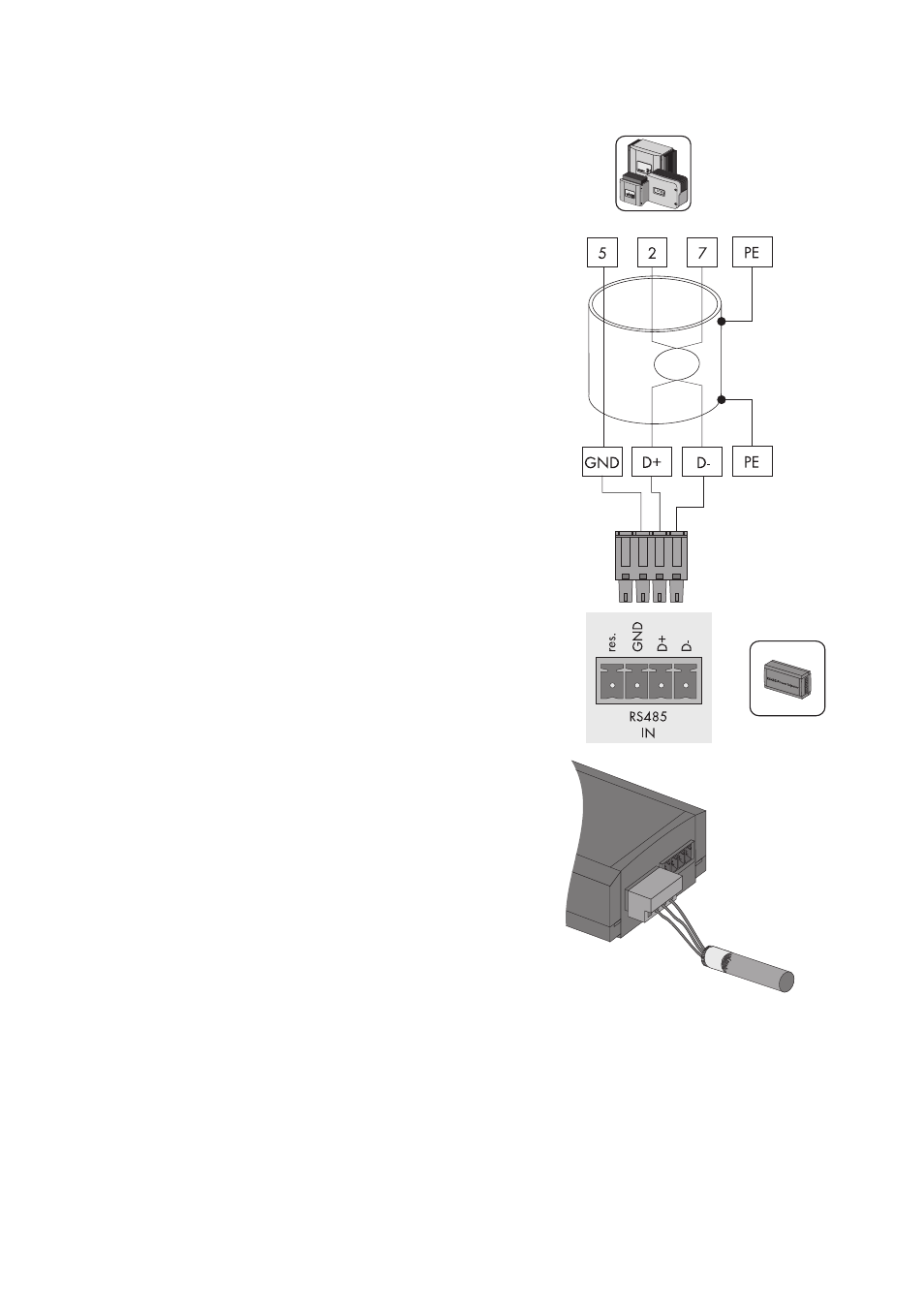

7. Raccordez les conducteurs au connecteur. Respectez
les affectations dans votre bus de communication
RS485.
Le cas échéant, notez la couleur des conducteurs :
2 | D+ ________________________
5 | GND ________________________
7 | D- ________________________
8. Branchez le connecteur dans la prise « RS485 IN »
du RS485-Power Injector.
☑ Le RS485-Power Injector est raccordé au bus de communication RS485.
Vous pouvez maintenant raccorder le RS485-Power Injector à la Sunny SensorBox.
