7 Mise hors service
7.1 Démontage du module de données Speedwire/Webconnect

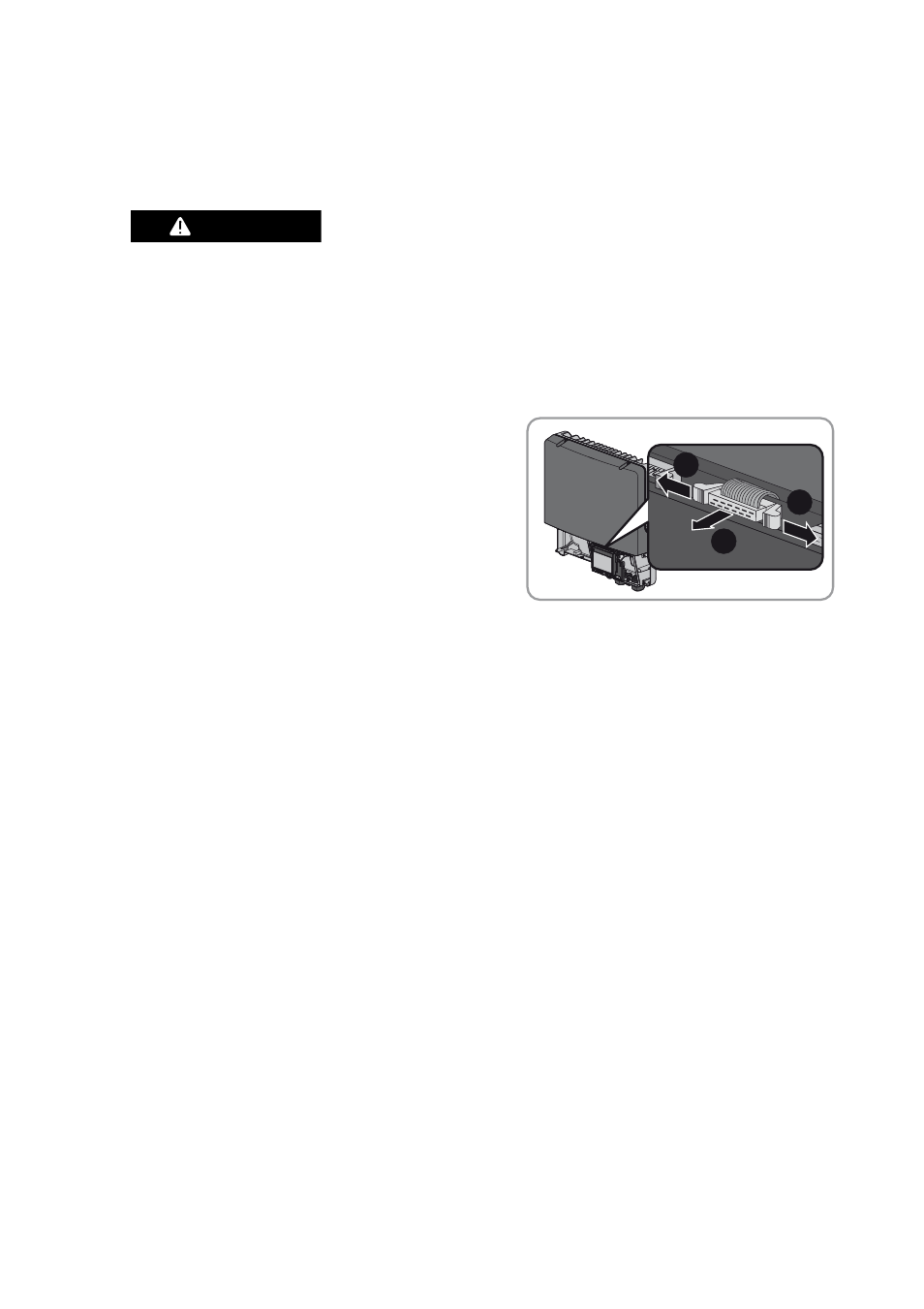

2. Poussez les crochets de verrouillage gauche et
droite vers l’extérieur et retirez la fiche du câble
plat de la borne à fiche centrale de l’onduleur.
3. Desserrez la vis de l’écran jusqu’à ce que vous puissiez le relever.
4. Relevez l’écran vers le haut jusqu’à ce qu’il s’enclenche.
5. Desserrez l’écrou-raccord du presse-étoupe.
6. Retirez les câbles réseau du module de données Speedwire/Webconnect.
7. Desserrez le contre-écrou du presse-étoupe.
8. Retirez le presse-étoupe et les câbles réseau de l’onduleur.
9. Desserrez la vis à six pans creux du module de données Speedwire/Webconnect (surplat 3)
et retirez le module de données Speedwire/Webconnect.
10. Abaissez l’écran et serrez à la main la vis de l’écran.
11. Obturez l’ouverture du boîtier de l’onduleur avec le plot de remplissage correspondant.
12. Refermez l’onduleur (voir instructions d’installation de l’onduleur).
7.2 Emballage du module de données Speedwire/Webconnect
pour expédition
• Emballez le module de données Speedwire/Webconnect pour expédition. À cet effet, utilisez
l’emballage d’origine ou un emballage approprié au poids et à la taille du module de données
Speedwire/Webconnect (voir chapitre 9 « Caractéristiques techniques », page 28).
7.3 Élimination du module de données Speedwire/Webconnect
• Éliminez le module de données Speedwire/Webconnect en respectant les consignes
d’élimination relatives aux déchets d’équipements électriques et électroniques en vigueur sur le
lieu d’installation.
1.
%"/(&3
Danger de mort par choc électrique lors de l’ouverture de l’onduleur
Les composants conducteurs de l’onduleur sont soumis à de hautes tensions. Le contact avec
des composants conducteurs peut entraîner la mort ou des blessures graves.
• Mettez l’onduleur hors tension côtés AC et DC et ouvrez celui-ci (voir instructions
d’installation de l’onduleur) en respectant le temps d’attente pour la décharge des
condensateurs.
2
1
1
