SMA Solar Technology AG
5 Raccordement
Instructions d’installation
SWWEBCONDM-IA-fr-16
15
5 Raccordement
5.1 Position de montage et chemin des câbles

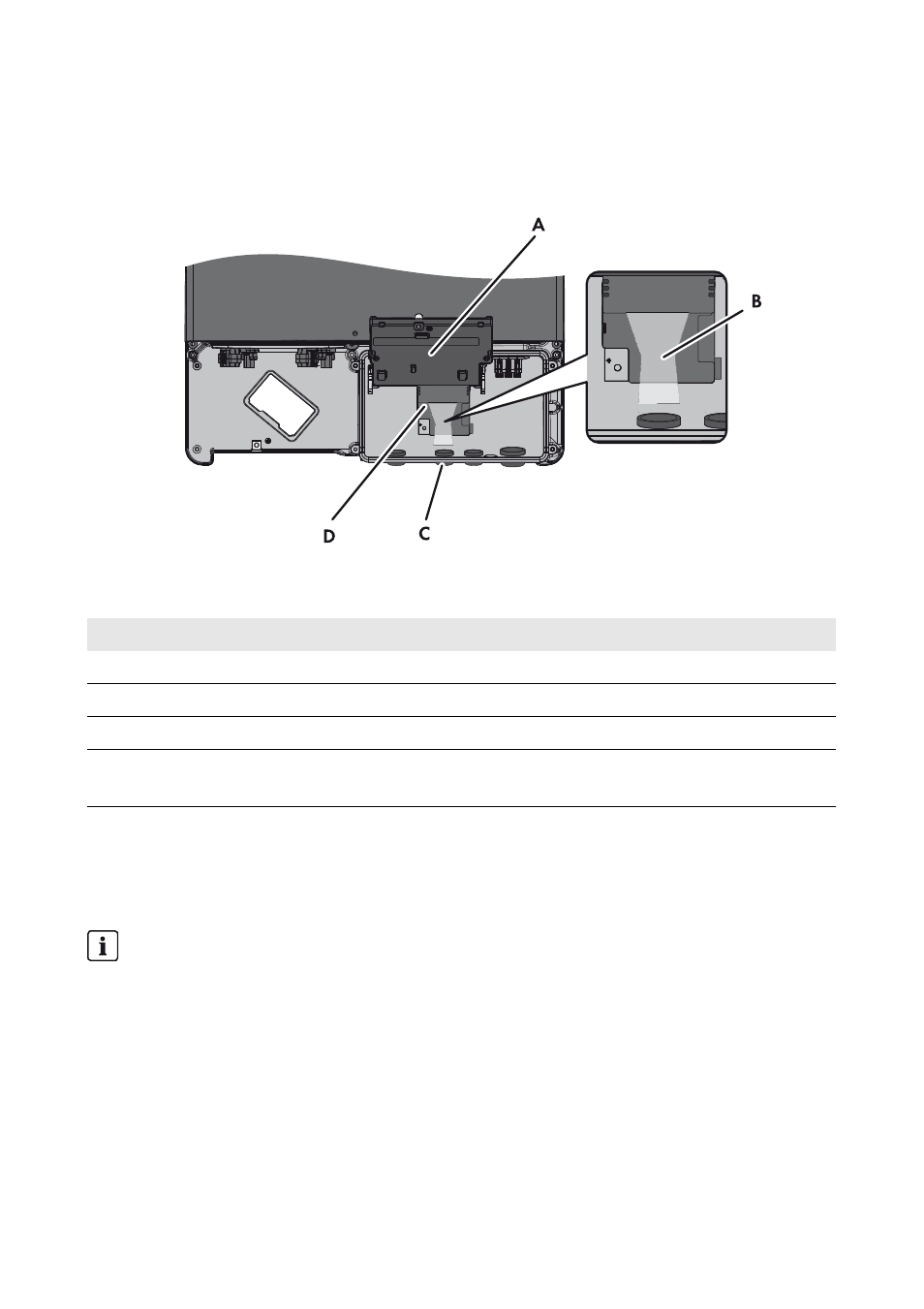

Figure 5 : Position de montage et chemin des câbles dans l’onduleur avec couvercle de boîtier inférieur ouvert
et écran relevé
5.2 Spécifications des câbles et remarque concernant la pose
Sur les réseaux Speedwire, la longueur et la qualité du câble ont un impact sur la qualité du signal.
Respectez les exigences suivantes relatives aux câbles et au câblage.
Position
Désignation
A
Écran relevé
B
Chemin de câbles vers les prises réseau
C
Ouverture du boîtier de l’onduleur avec plot de remplissage
D
Emplacement de montage du module de données Speedwire/Webconnect dans
l’onduleur
Interférences des câbles d’énergie non blindés sur la transmission de données
Les câbles d’énergie non blindés produisent un champ électromagnétique qui peut entraîner
des interférences sur la transmission de données par les câbles réseau.
• Lors de la pose de câbles réseau, respectez les distances minimales suivantes par rapport
aux câbles d’énergie non blindés :
– En cas de pose sans cloison : au moins 200 mm
– En cas de pose avec cloison en aluminium : au moins 100 mm
– En cas de pose avec cloison en acier : au moins 50 mm
