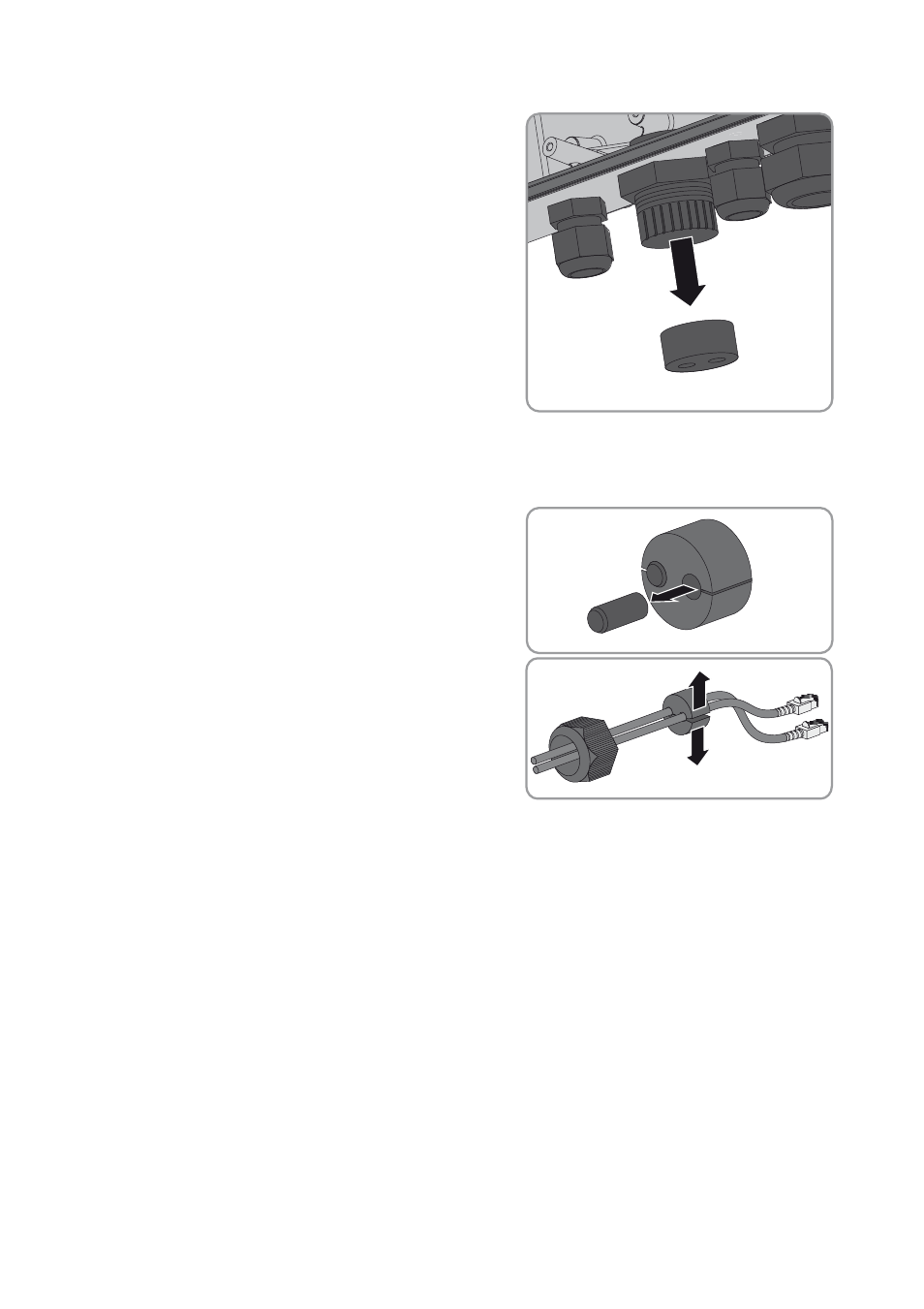

4. Sortez le joint du presse-étoupe de l’intérieur.
5. Faites passer les câbles réseau par l’écrou-raccord dévissé et le presse-étoupe de l’extérieur
dans l’onduleur.
6. Pour chaque câble réseau, retirez du joint un plot
de remplissage et conservez-le pour une mise hors
service ultérieure.
7. Enfichez les câbles réseau par l’écrou-raccord dans
le joint et faites passer les fiches des câbles réseau
dans l’onduleur jusqu’aux prises réseau.
8. Enfoncez le joint dans le presse-étoupe. Assurez-vous que les passages de câbles non utilisés
sont obturés à l’aide de plots de remplissage.
9. Vissez l’écrou-raccord du presse-étoupe sans trop serrer.
10. Branchez les câbles réseau dans les prises réseau. Il n’y a pas d’ordre à respecter.
11. Vissez l’écrou-raccord du presse-étoupe à la main. Les câbles réseau sont maintenant fixés.
12. Abaissez l’écran et vissez à la main la vis de l’écran.
13. Refermez l’onduleur (voir instructions d’installation de l’onduleur).
14. Dans une petite installation photovoltaïque, reliez au moins un onduleur directement au routeur
à l’aide d’un câble réseau, selon la topologie de l’installation.
15. Dans une grande installation photovoltaïque avec Cluster Controller, raccordez le Cluster
Controller au réseau Speedwire selon la topologie de réseau souhaitée (voir instructions
d’installation du Cluster Controller).
