SMA Solar Technology AG 4 Description du produit
Instructions d’installation SWWEBCONDM-IA-fr-16 13

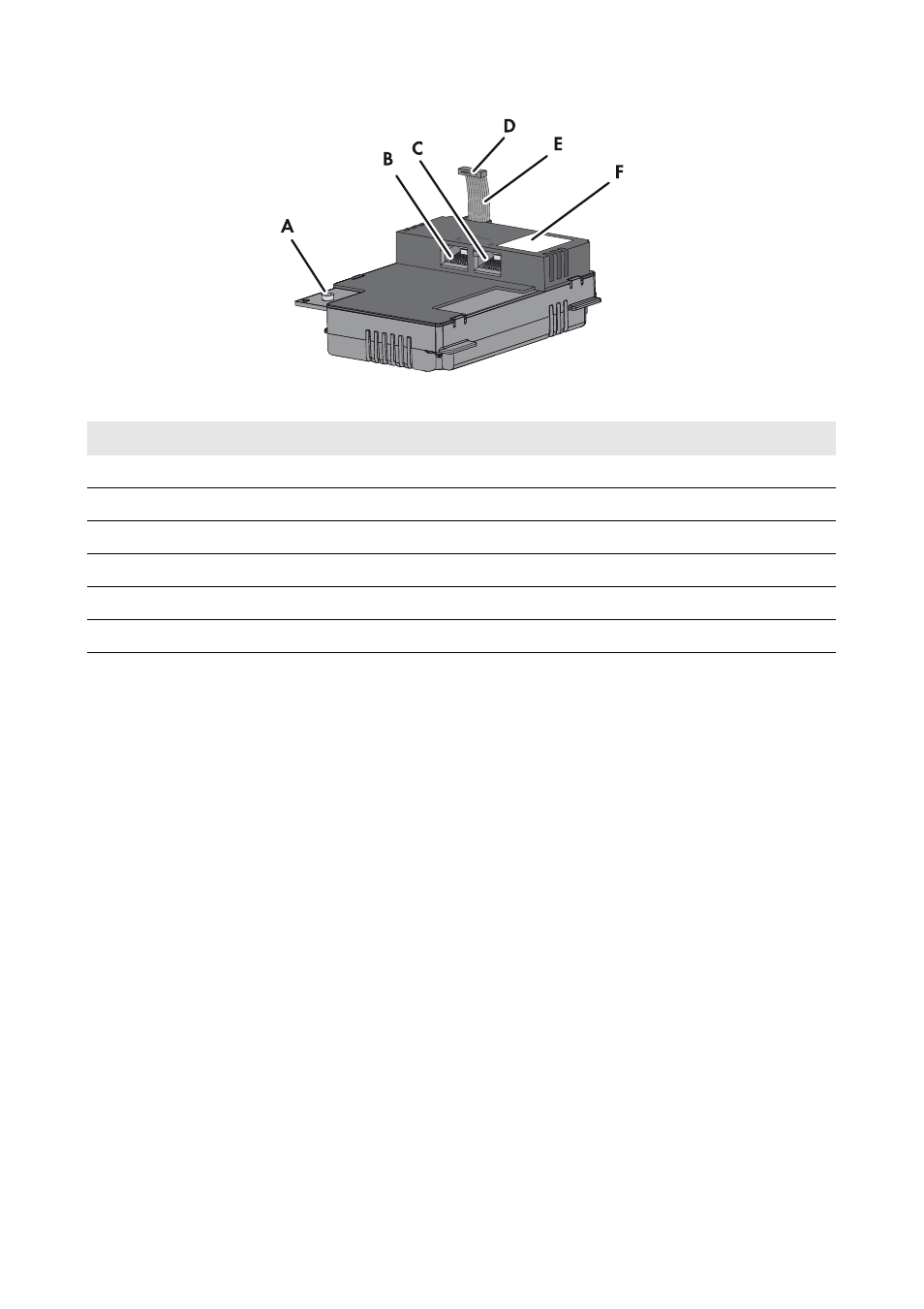

Figure 3 : Structure du module de données Speedwire/Webconnect
Autocollant avec codes PIC et RID pour l’enregistrement d’une petite installation
photovoltaïque sur le Sunny Portal
Pour activer les modules de données Speedwire/Webconnect d’une petite installation
photovoltaïque sur le Sunny Portal, vous aurez besoin des numéros PIC et RID imprimés sur
l’autocollant fourni. Une fois le module de données Speedwire/Webconnect installé, un autocollant
doit être apposé à l’extérieur de l’onduleur à proximité de la plaque signalétique. L’autre autocollant
doit être conservé en lieu sûr.
4.2 Topologies de réseau possibles
Les topologies de réseau peuvent être réalisés en fonction des appareils utilisés et du nombre de
prises réseau. Le module de données Speedwire/Webconnect dispose de deux prises réseau.
Pour de plus amples informations sur les topologies de réseau, voir l’information technique « Bus de
terrain SMA Speedwire ».
Position Désignation
A Vis à six pans creux (surplat 3)
B Prise réseau A
C Prise réseau B
D Fiche du câble plat
E Câble plat
F Plaque signalétique
