5 Raccordement
Instructions d’installation
SWWEBCONDM-IA-fr-16
17

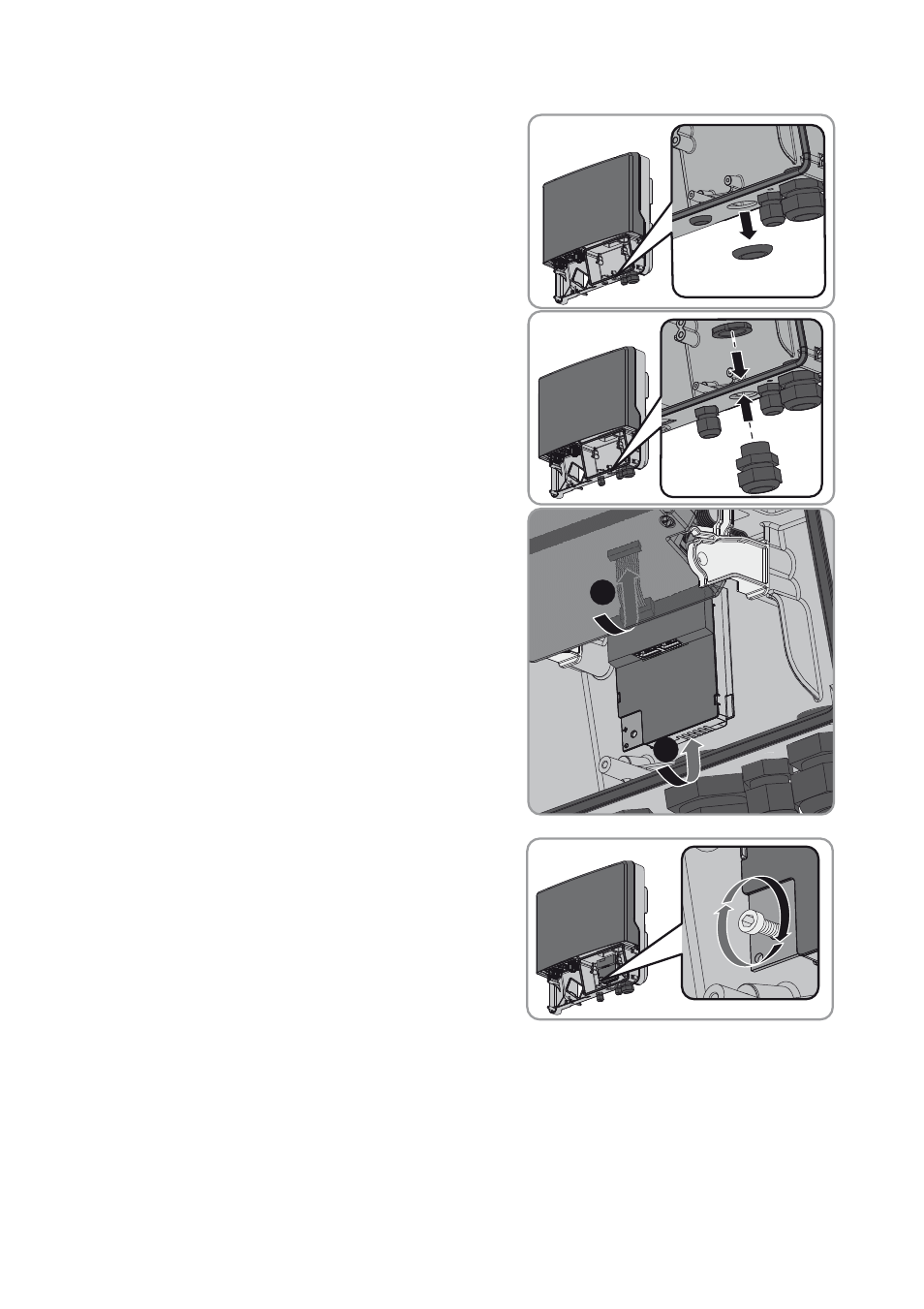

4. Au niveau de la deuxième ouverture en partant de
la gauche sur le boîtier de l’onduleur, sortez le plot
de remplissage prémonté et conservez-le pour une
mise hors service ultérieure.
5. Posez le presse-étoupe avec le contre-écrou sur
l’ouverture du boîtier.
6. Insérez le module de données Speedwire/
Webconnect et faites glisser le câble plat vers le
haut, derrière l’écran. Insérez l’ergot de guidage
du côté supérieur du module de données
Speedwire/Webconnect dans la rainure de
guidage situé sur le support en plastique dans
l’onduleur.
7. Vissez à la main le module de données Speedwire/
Webconnect avec la vis à six pans creux
(surplat 3, couple de serrage : 1,5 Nm).
8. Rabattez l’écran.
