5 Système avec trois Sunny Island SMA Solar Technology AG
18 FSS-IS-fr-40 Instructions d’installation - Notice résumée
5.3 Raccordement de l’esclave 1 et de l’esclave 2

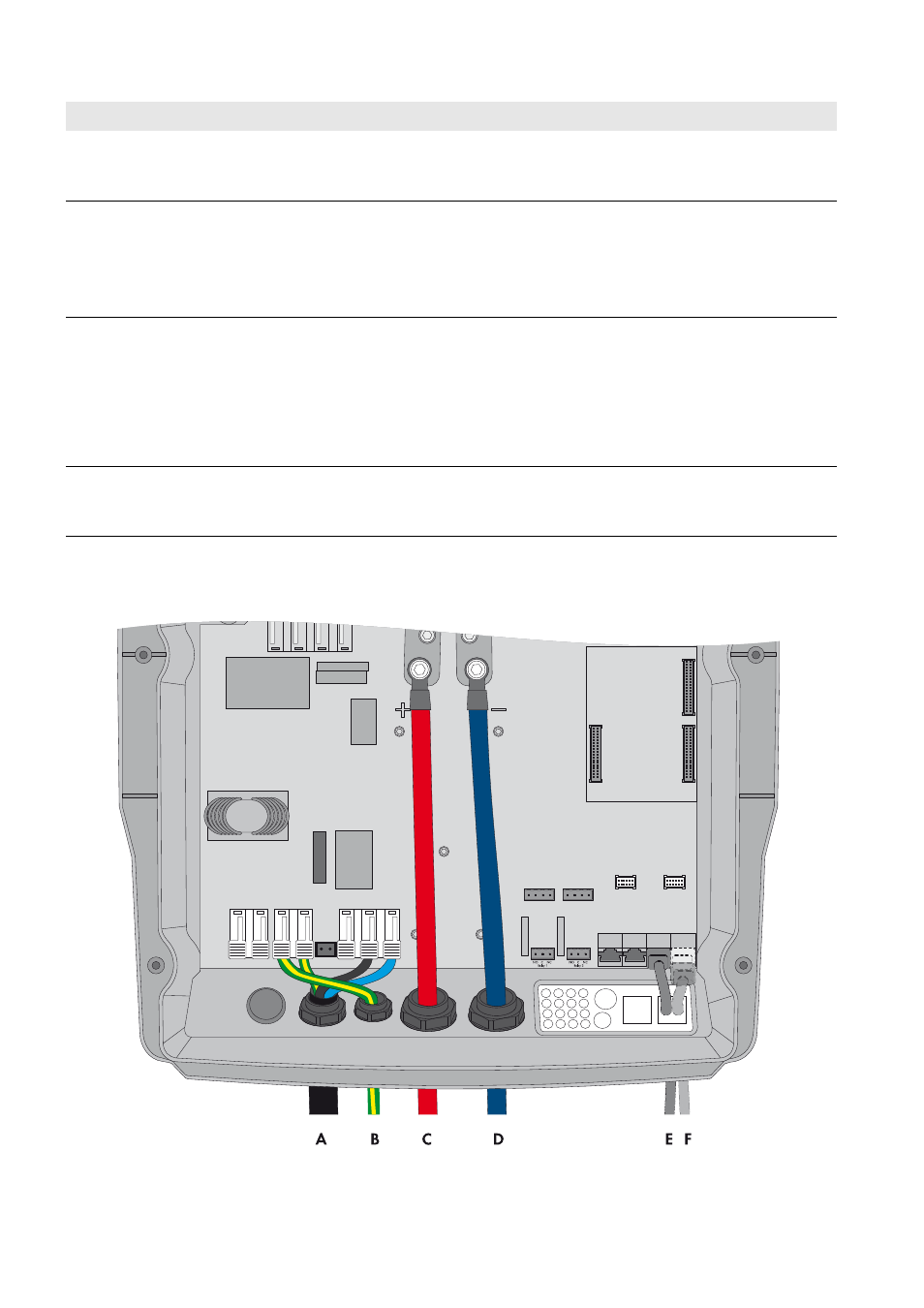

Figure 5 : Raccordement de l’onduleur Sunny Island
F Câble de communication pour
le raccordement du
Sunny Remote Control
Raccordement Display
G Câble réseau Speedwire Raccordement ComETH
Pour le raccordement du routeur/commutateur réseau, le module de
données Speedwire Sunny Island comprenant le raccordement
ComETH doit être monté dans le Sunny Island (voir les instructions
d’installation du module de données Speedwire Sunny Island).
H Câble de communication pour
le raccordement de la batterie
ion-lithium
Raccordement ComSync In
Raccordement du système de gestion de la batterie ion-lithium
Le bus de communication doit être mis en place au niveau de la
batterie ion-lithium.
Si aucune batterie ion-lithium n’est utilisée, enfichez la résistance de
terminaison dans le raccordement ComSync In.
I Câble de communication pour
la communication interne du
cluster
Raccordement ComSync Out
Raccordement du bus de communication interne de l’esclave 1
Position Désignation Description/remarque
