3.2 Remarques relatives au système

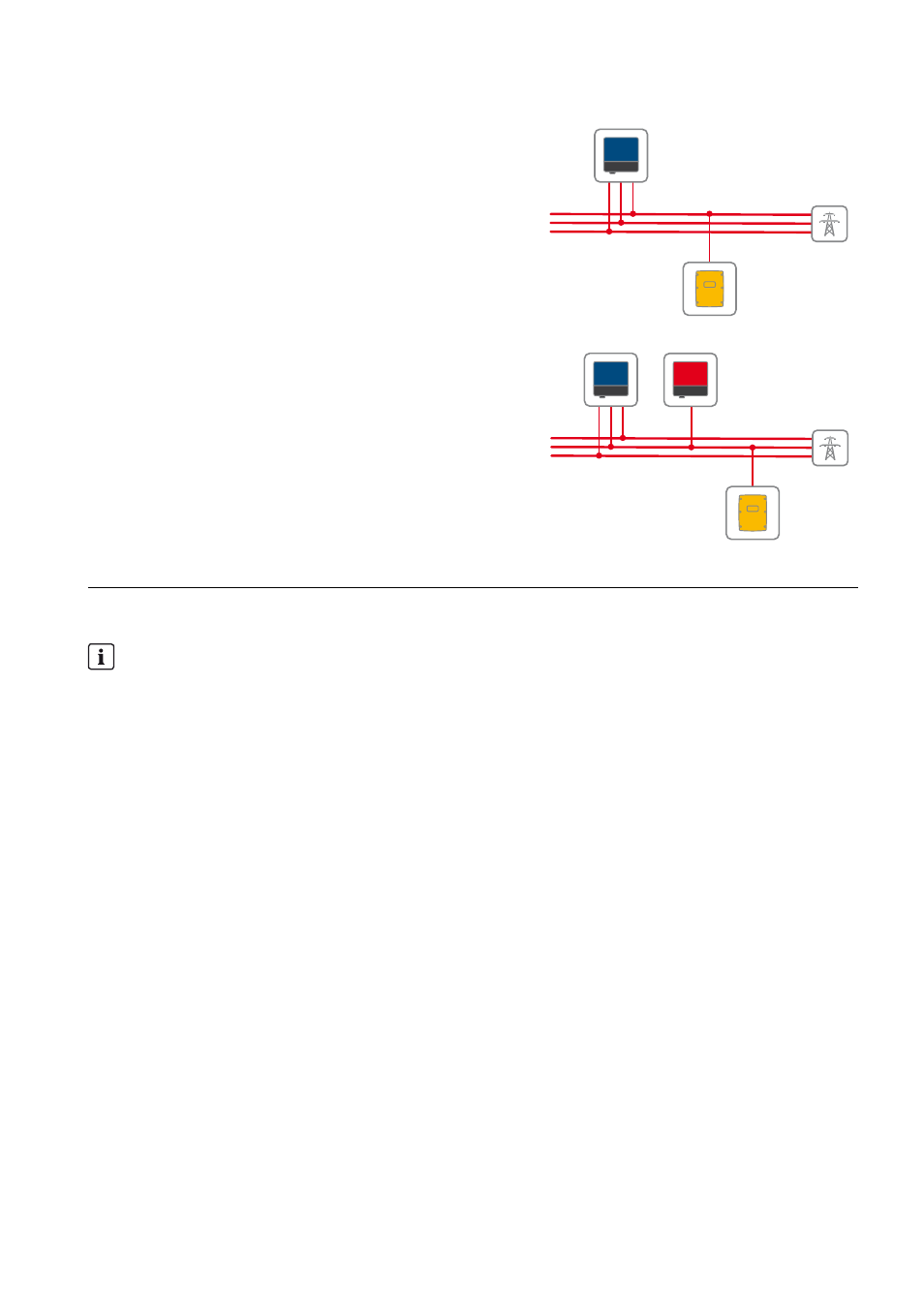

Exemple 4 :
Tous les onduleurs photovoltaïques sont triphasés et injectent un
courant symétrique (Sunny Tripower).
Le Sunny Island peut être raccordé à n’importe quel conducteur de
ligne.
Exemple 5 :
L’installation photovoltaïque se compose d’onduleurs
photovoltaïques triphasés (Sunny Tripower) et d’onduleurs
photovoltaïques monophasés (Sunny Boy). L’installation
photovoltaïque injecte un courant asymétrique.
Le Sunny Island doit être raccordé à un conducteur de ligne sur
lequel un onduleur photovoltaïque monophasé injecte du courant.
L’installation photovoltaïque n’est pas optimale pour le
SMA Flexible Storage System. Le Sunny Island peut décharger la
batterie uniquement lorsque moins de 4,6 kVA sont injectés sur le
conducteur de ligne du Sunny Island, au niveau du point de
connexion au réseau.
Recommandations relatives à la capacité de batterie
SMA Solar Technology AG recommande les capacités de batterie minimales suivantes. Les capacités de batterie
sont valables pour une décharge électrique de dix heures (C10).
• Système avec un Sunny Island : 100 Ah
• Système avec trois Sunny Island : 300 Ah
Raccordement du Sunny Island
Au niveau du raccordement AC2 se trouvent les bornes N et N
TT
pour le raccordement du conducteur de neutre.
• Dans les systèmes destinés à l’optimisation de l’autoconsommation, raccordez toujours le conducteur de neutre
à la borne NTT au niveau du raccordement AC2. Le Sunny Island se déconnecte ainsi sur tous les pôles.
Types d’appareils au sein d’un cluster
Tous les Sunny Island doivent être du même type.
Exigences relatives au routeur et aux commutateurs réseau pour les appareils Speedwire
• Tous les appareils Speedwire doivent être raccordés au même routeur.
• Le routeur, et en option un ou plusieurs commutateurs réseau doivent prendre totalement en charge Multicast.
• Le routeur doit être compatible avec les « Internet Enabled Devices » dotés des interfaces SIP et STUN.
Les routeurs et commutateurs réseau courants prennent en charge Multicast et les appareils « Internet Enabled
Devices ».
