3.1 Exigences du « Forum technologie/exploitation réseau du VDE » (FNN)
La remarque suivante s’applique uniquement aux systèmes pour lesquels les conditions suivantes sont exactes :
• Un seul Sunny Island est raccordé dans le système.
• L’exploitant du réseau exige le respect des règles techniques « Raccordement et exploitation de systèmes de
stockage sur le réseau basse tension » (Connecting and operating storage units in low voltage networks) du FNN.
Actuellement (juin 2014), seuls les exploitants de réseau en Allemagne exigent le respect de ces règles techniques.
Dans ces systèmes, le Sunny Island doit être raccordé à un conducteur de ligne sur lequel un onduleur photovoltaïque
monophasé injecte du courant. S’il n’y a que des onduleurs triphasés raccordés, le Sunny Island peut être raccordé à
n’importe quel conducteur de ligne.
Les exigences des règles techniques « Raccordement et exploitation de systèmes de stockage sur le réseau basse
tension » (Connecting and operating storage units in low voltage networks) du FNN influencent le comportement de
décharge du Sunny Island. Dans les systèmes comprenant un Sunny Island et des onduleurs photovoltaïques
monophasés, le SMA Flexible Storage System réduit, si nécessaire, la puissance de décharge maximale du
Sunny Island.

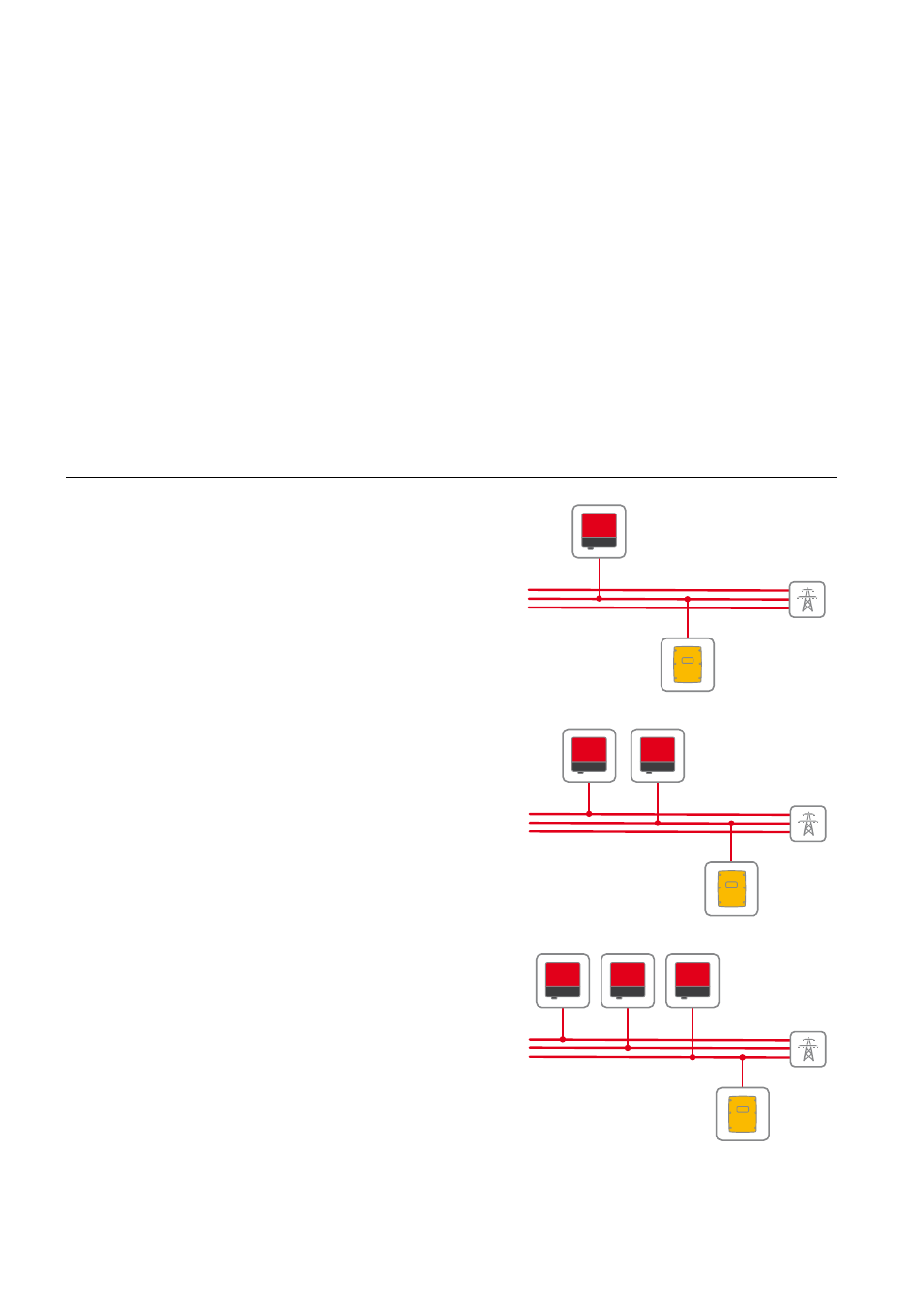

Exemple 1 :
Tous les onduleurs photovoltaïques sont monophasés et injectent un
courant asymétrique (Sunny Boy). Les onduleurs photovoltaïques
sont raccordés à un conducteur de ligne.
Le Sunny Island doit être raccordé au conducteur de ligne sur lequel
les onduleurs photovoltaïques injectent du courant.
Exemple 2 :
Tous les onduleurs photovoltaïques sont monophasés et injectent un
courant asymétrique (Sunny Boy). Les onduleurs photovoltaïques
sont raccordés à deux conducteurs de ligne.
Le Sunny Island doit être raccordé à un conducteur de ligne sur
lequel un onduleur photovoltaïque monophasé injecte du courant.
CONSEIL : raccordez le Sunny Island au conducteur de ligne sur
lequel est injecté le moins d’énergie photovoltaïque. Vous
augmentez ainsi la plage de régulation de l’optimisation de
l’autoconsommation.
Exemple 3 :
Tous les onduleurs photovoltaïques sont monophasés et injectent un
courant asymétrique (Sunny Boy). Un onduleur photovoltaïque est
raccordé à chaque conducteur de ligne.
Le Sunny Island peut être raccordé à n’importe quel conducteur de
ligne. CONSEIL : raccordez le Sunny Island au conducteur de ligne
sur lequel est injecté le moins d’énergie photovoltaïque. Vous
augmentez ainsi la plage de régulation de l’optimisation de
l’autoconsommation.
