SMA Solar Technology AG 5 Système avec trois Sunny Island
Instructions d’installation - Notice résumée FSS-IS-fr-40 17
5.2 Raccordement du maître

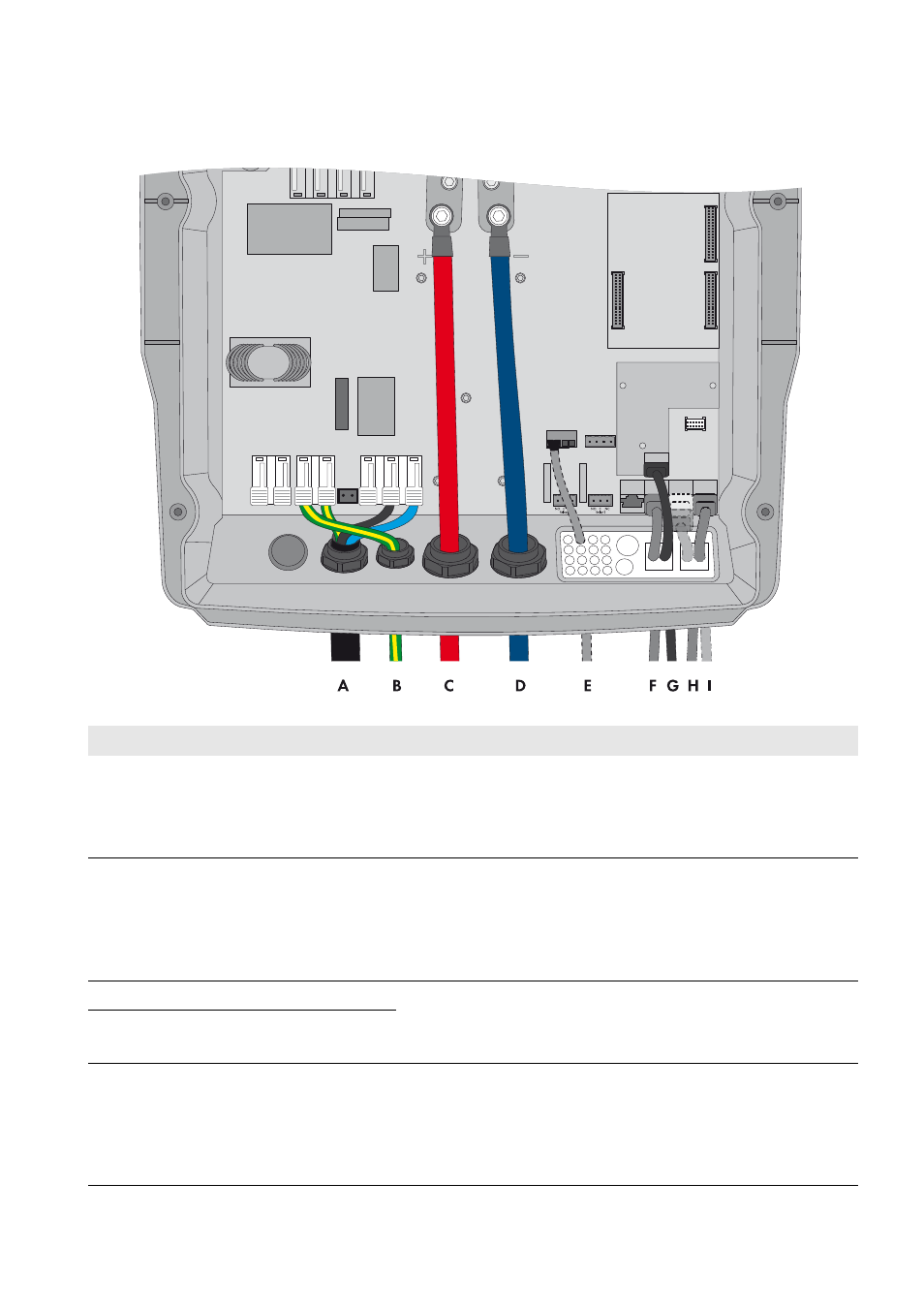

Figure 4 : Raccordement du maître
Position Désignation Description/remarque
A Câble de puissance AC Raccordement AC2 Gen/Grid, bornes L, N
TT
et PE
Raccordement du réseau électrique public avec câble à trois fils au
conducteur de ligne L1
Section de conducteur : 6 mm² à 16 mm²
B Conducteur de protection Raccordement AC1 Loads/SunnyBoys, borne PE
Mise à la terre supplémentaire si la section de conducteur du câble de
puissance AC est inférieure à 10 mm².
La section de conducteur doit correspondre au moins à celle du câble
de puissance AC.
C Câble DC+ Raccordement de la batterie
Section de conducteur : 50 mm² à 95 mm²
Diamètre de câble : 14 mm à 25 mm
D Câble DC −
E Câble de mesure du capteur de
température de la batterie
Raccordement BatTmp
Vous devez raccorder un capteur de température de la batterie
uniquement en cas d’utilisation de batteries au plomb.
Le capteur de température de la batterie doit être monté au milieu du
parc de batteries, dans le tiers supérieur de l’élément de batterie.
