3 Contenu de la livraison
Vérifiez si la livraison est complète et ne présente pas de dommages apparents. En cas de livraison
incomplète ou endommagée, contactez votre revendeur.
Si le module de données 485 est déjà installé en usine dans l’onduleur, seuls les composants
nécessaires à son raccordement électrique sont compris dans le contenu de la livraison.

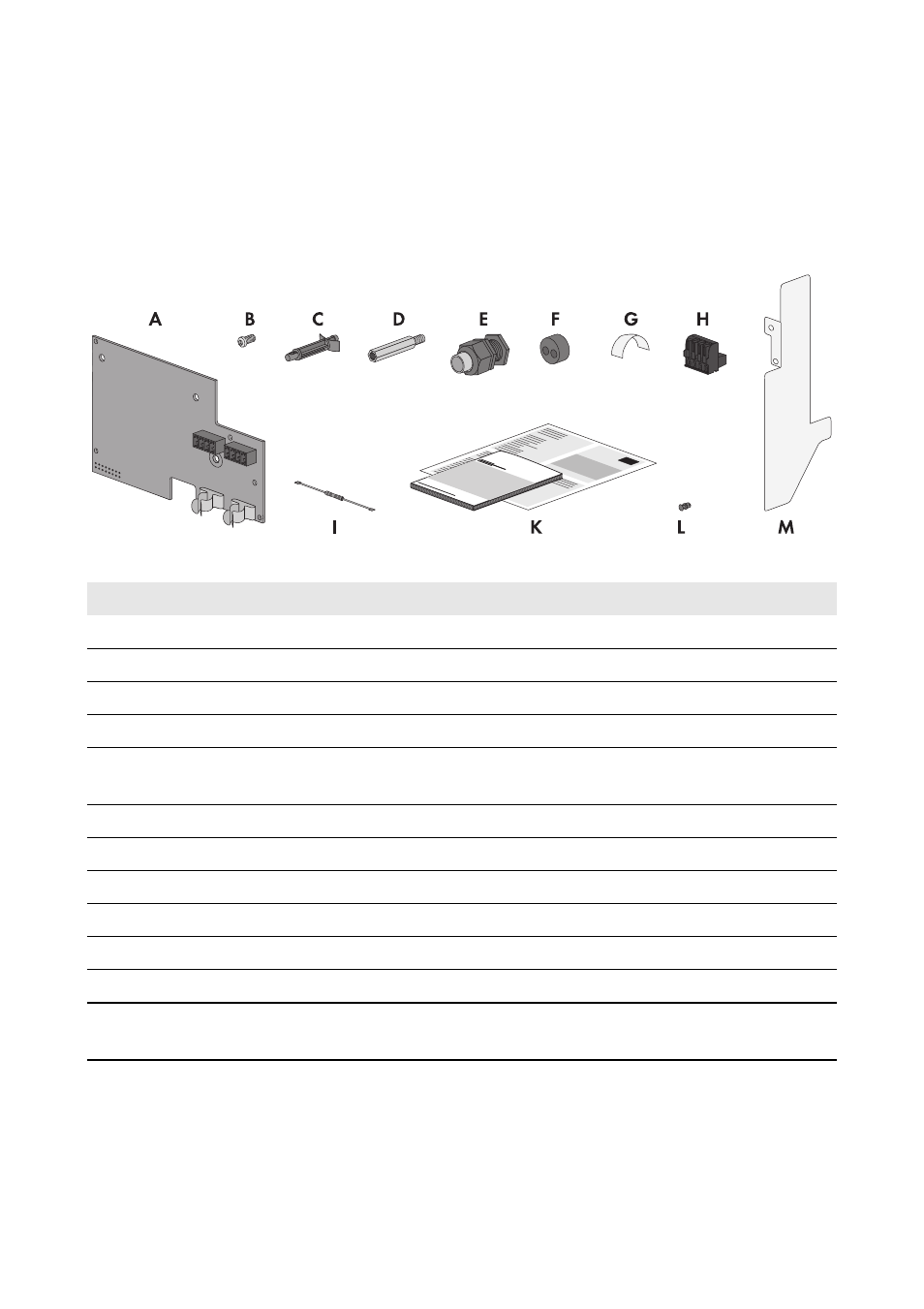

Figure 1 : Éléments du contenu de la livraison
Position
Quantité
Désignation
A
1
Module de données 485
B
1
Vis M4x10
C
2
Entretoise en plastique
D
1
Entretoise métallique
E
1
Presse-étoupe M25 avec bouchon d’étanchéité, manchon support
de câble à un orifice et contre-écrou M25
F
1
Manchon support de câble à deux orifices pour presse-étoupe M25
G
2
Feuille de cuivre
H
2
Connecteur à ressort
I
1
Résistance de terminaison
K
1
Instructions d’installation, principe du câblage RS485
L
1
Rivet à expansion
M
1
Feuille en plastique pour la séparation du raccordement de
communication et du raccordement AC
