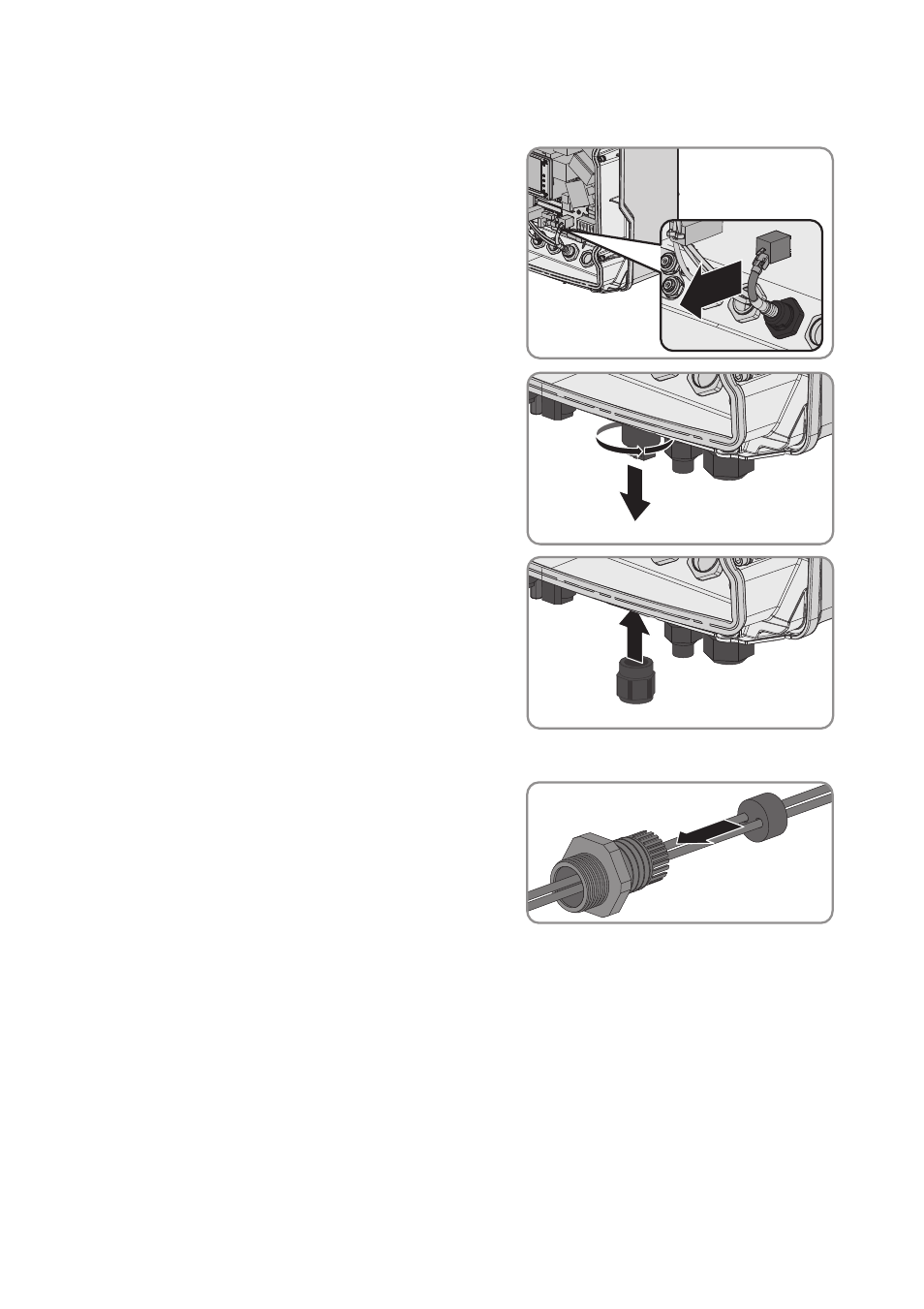

Montage et préparation du presse-étoupe fourni sur l’onduleur
1. Débranchez la fiche de l’embase Ethernet.
2. Dévissez l’embase Ethernet de l’ouverture de
boîtier.
3. Insérez le presse-étoupe M25 fourni dans
l’ouverture du boîtier, puis fixez-le fermement de
l’intérieur à l’aide du contre-écrou
(couple de serrage : 3,5 Nm ± 0,3 Nm).
4. Dévissez l’écrou-raccord du presse-étoupe et retirez le bouchon d’étanchéité du presse-étoupe.
5. Retirez le manchon support de câble à un orifice du
presse-étoupe M25 et enfichez les câbles dans le
manchon support de câble à deux orifices fourni.
6. Enfoncez le manchon support de câble avec le câble dans le presse-étoupe et guidez chacun
des câbles jusqu’aux embases sur le module de données 485.
7. Vissez l’écrou-raccord sur le presse-étoupe M25.
8. Retirez le capot de protection du relais multifonction à l’intérieur de l’onduleur. Le capot de
protection n’est plus nécessaire.
