5 Raccordement électrique SMA Solar Technology AG
18 485BRD-10-IA-fr-12 Instructions d’installation

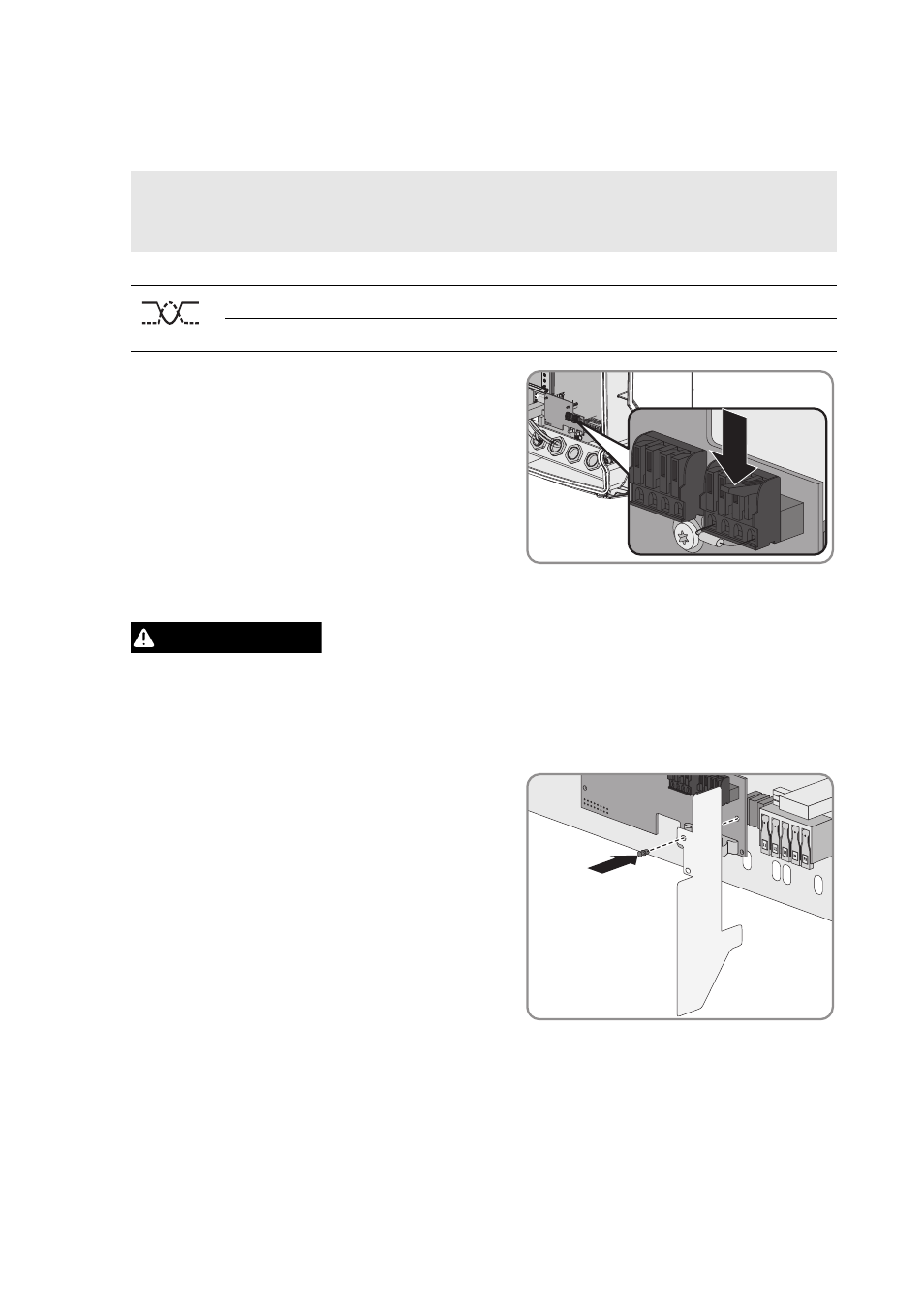

4. Raccordez les conducteurs aux bornes du connecteur à ressort et notez leurs couleurs.
L’affectation des câbles aux connecteurs à ressort ne présente aucune importance.
5. Refermez les bornes à ressort.
6. Enfoncez chaque câble avec le blindage de câble dans les pinces de blindage.
8. Serrez l’écrou-raccord du presse-étoupe.
9. Fermez l’onduleur et mettez-le en service (voir les instructions d’installation de l’onduleur).
10. Raccordez l’extrémité du câble au bus de communication RS485 (pour plus d’informations
concernant l’occupation des bornes et la filerie du système, voir la description technique
« Principe du câblage RS485 »).
Signal Modules de
données 485 Couleur du conducteur Bus de
communication
RS485
GND 5 5
Data+ 2 2
Data- 7 7
7.
"7&35*44&.&/5
Choc électrique dû à un câble sous tension
Si en cours de fonctionnement de l’onduleur, un conducteur isolé (L1, L2 ou L3) venait à se
détacher de la borne AC, il existe un risque que les câbles de communication RS485 soient
sous tension et qu’un choc électrique mortel se produise au contact avec les câbles.
• Fixez la feuille de plastique fournie avec le
rivet à expansion fourni. La zone de
raccordement AC de l’onduleur est ainsi
séparée des autres raccordements.
