SMA 485 Data Module Type B - Manuel (Page 20)

7 Mise hors service SMA Solar Technology AG
20 485BRD-10-IA-fr-12 Instructions d’installation
7 Mise hors service
7.1 Démontage du module de données 485
1. Mettez l’onduleur hors tension côtés AC et DC et ouvrez celui-ci
(voir les instructions d’installation de l’onduleur).
2. Ouvrez les bornes à ressort du connecteur sur le module de données 485.
3. Retirez les conducteurs du connecteur.
4. Desserrez légèrement l’écrou-raccord du presse-étoupe et ôtez le manchon support de câble.
5. Retirez tous les câbles de l’onduleur et du manchon support de câble.

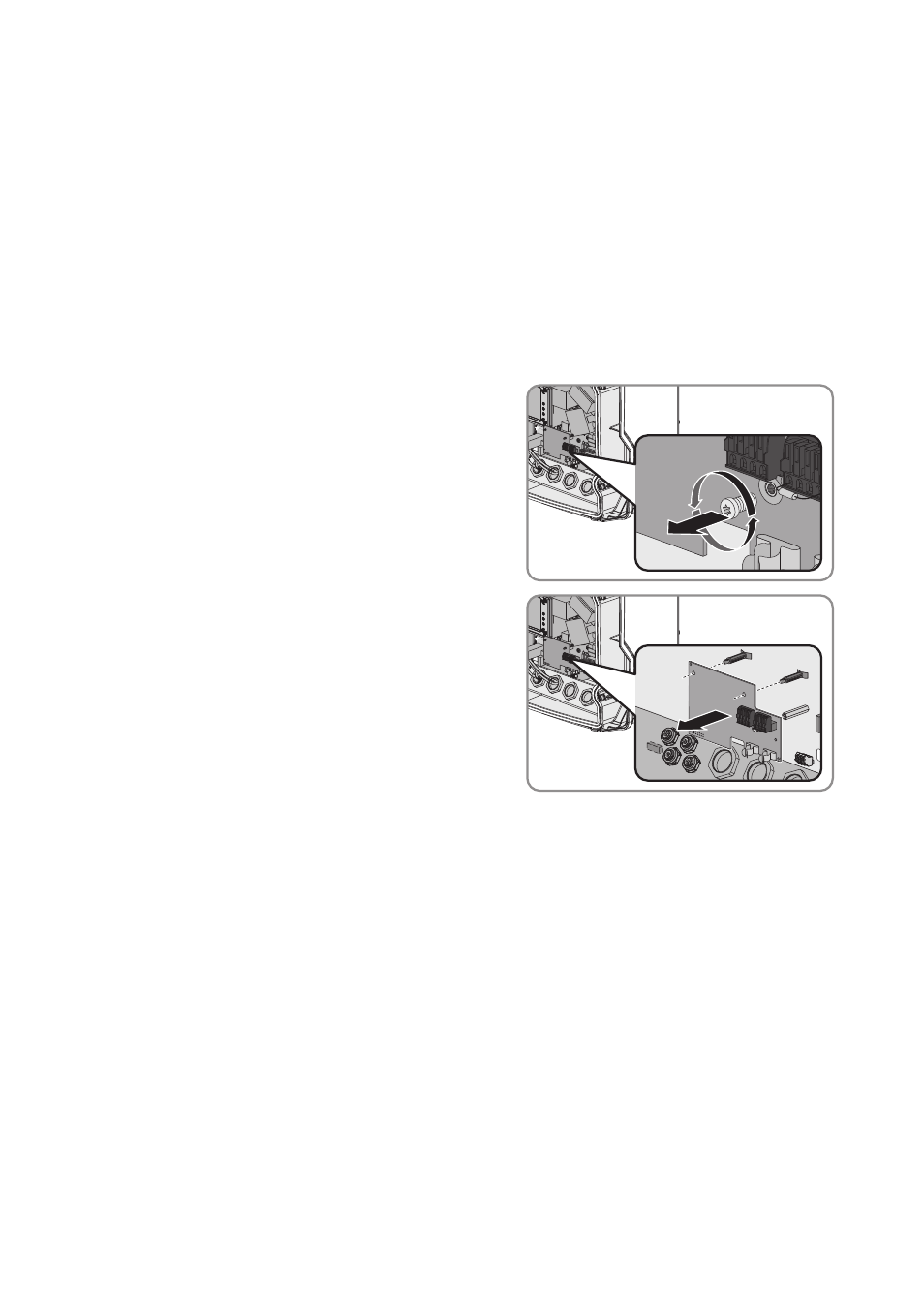

6. Dévissez la vis M4x10 qui sert à fixer le module de
données 485 dans l’onduleur à l’aide d’un
tournevis Torx (T 20).
7. Retirez le module de données 485 de l’onduleur.
Les entretoises restent dans l’onduleur.
8. Insérez le bouchon d’étanchéité dans le presse-étoupe. L’onduleur conserve ainsi son indice de
protection.
9. Serrez l’écrou-raccord du presse-étoupe.
10. Fermez l’onduleur et mettez-le en service (voir les instructions d’installation de l’onduleur).
7.2 Emballage du module de données 485 pour expédition
• Emballez le module de données 485. À cet effet, utilisez l’emballage d’origine ou un emballage
approprié au poids et à la taille du module de données 485.
7.3 Élimination du module de données 485
• Éliminez le module de données 485 en respectant les consignes d’élimination relatives aux
déchets d’équipements électriques et électroniques en vigueur sur le lieu d’installation.
