SMA Solar Technology AG 5 Raccordement électrique
Instructions d’installation 485BRD-10-IA-fr-12 13

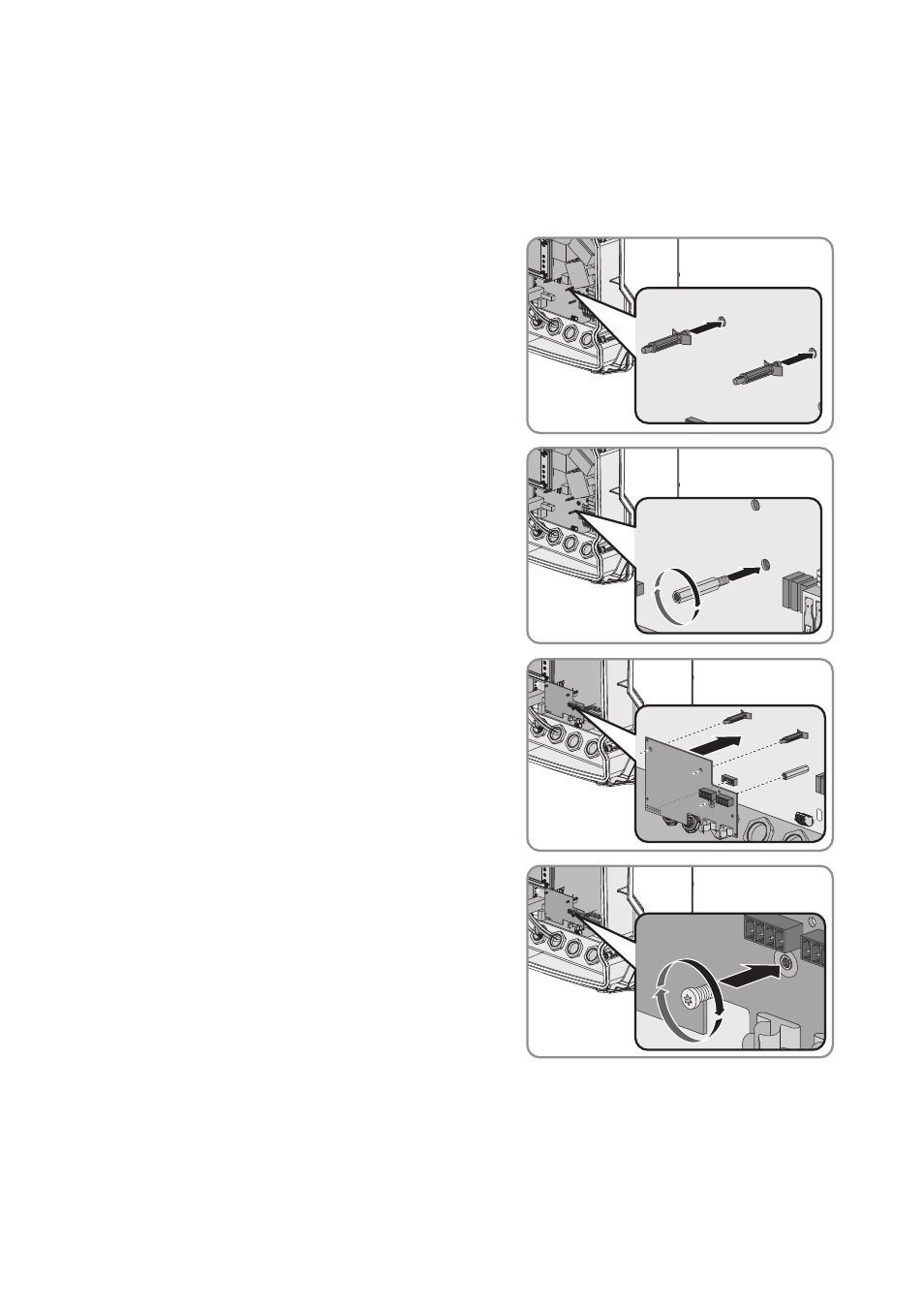

5.3 Montage du module de données 485 dans l’onduleur
1. Mettez l’onduleur hors tension côtés AC et DC et ouvrez celui-ci (voir les instructions
d’installation de l’onduleur).
2. Fixez toutes les entretoises dans l’onduleur :
• Insérez les entretoises en plastique dans les
orifices prévus à cet effet.
• Serrez l’entretoise métallique dans le raccord à
vis prévu à cet effet (couple de serrage :
3,5 Nm ± 0,3 Nm).
3. Placez le module dans l’onduleur. Pour cela,
insérez la fiche située sur la partie inférieure du
module de données 485 dans l’embase et insérez
les entretoises à travers les orifices du module de
données 485.
☑ Le module de données 485 s’enclenche de
manière audible.
4. Vissez le module de données 485 avec la vis
M4x10 et un tournevis Torx (T 20)
(couple de serrage : 3,5 Nm ± 0,3 Nm).
