SMA Solar Technology AG 5 Raccordement électrique
Instructions d’installation 485BRD-10-IA-fr-12 17
5.6 Raccordement des câbles au module de données 485

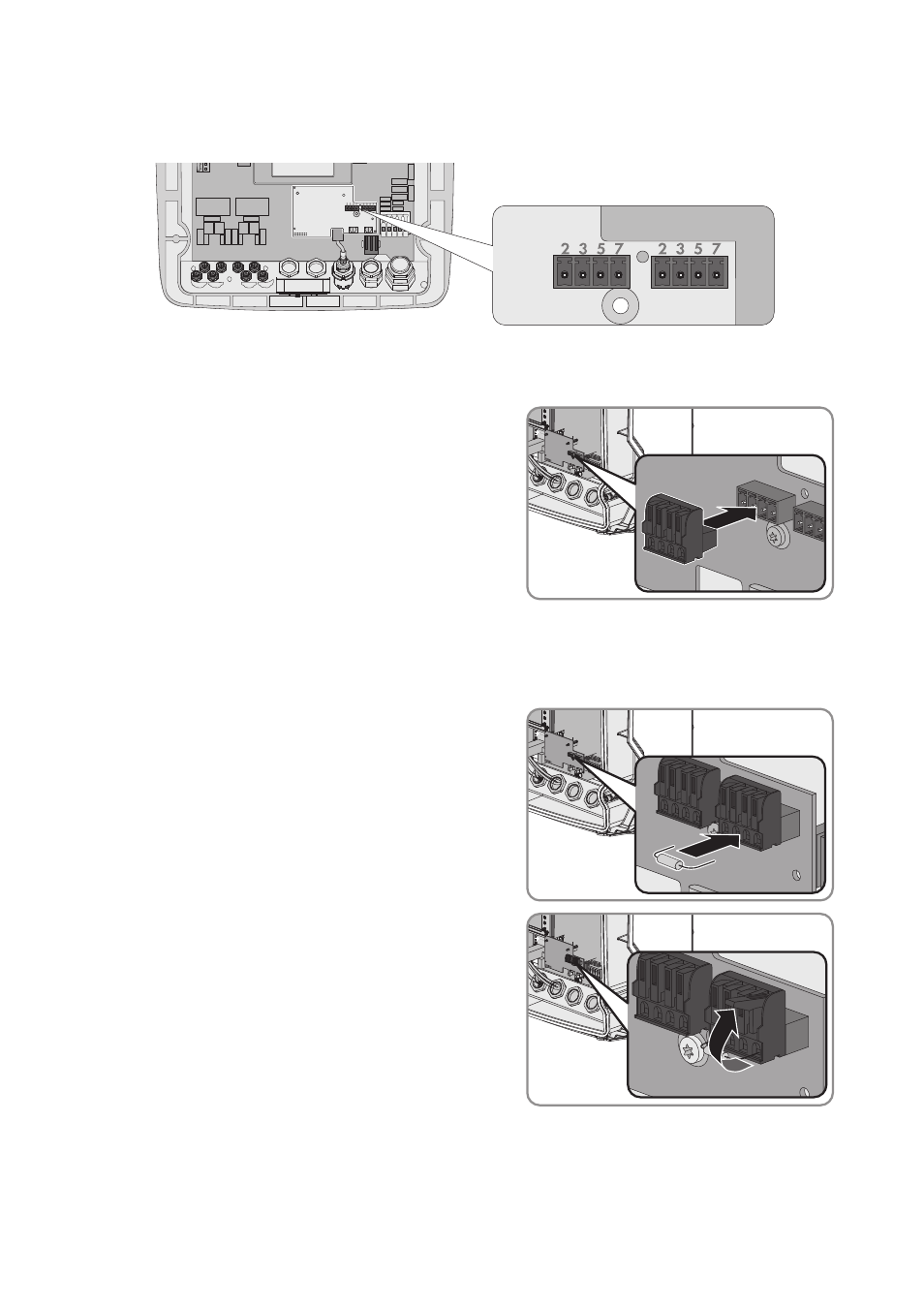

Figure 4 : Aperçu de la zone de raccordement
Raccordez chaque câble au module de données 485 selon la procédure suivante :
1. Enfichez un connecteur à ressort dans chaque
embase du module de données 485.
2. Pour le raccordement d’un câble, enfichez la résistance de terminaison :
• Soulevez les leviers des bornes 2 et 7 d’un connecteur à ressort.
• Pliez vers le bas les extrémités de la résistance
de terminaison et insérez la résistance de
terminaison dans les bornes ouvertes.
• Refermez les leviers.
3. Soulevez les leviers des bornes 2, 5 et 7 d’un
connecteur à ressort.
