4 Description du produit SMA Solar Technology AG
10 485BRD-10-IA-fr-12 Instructions d’installation

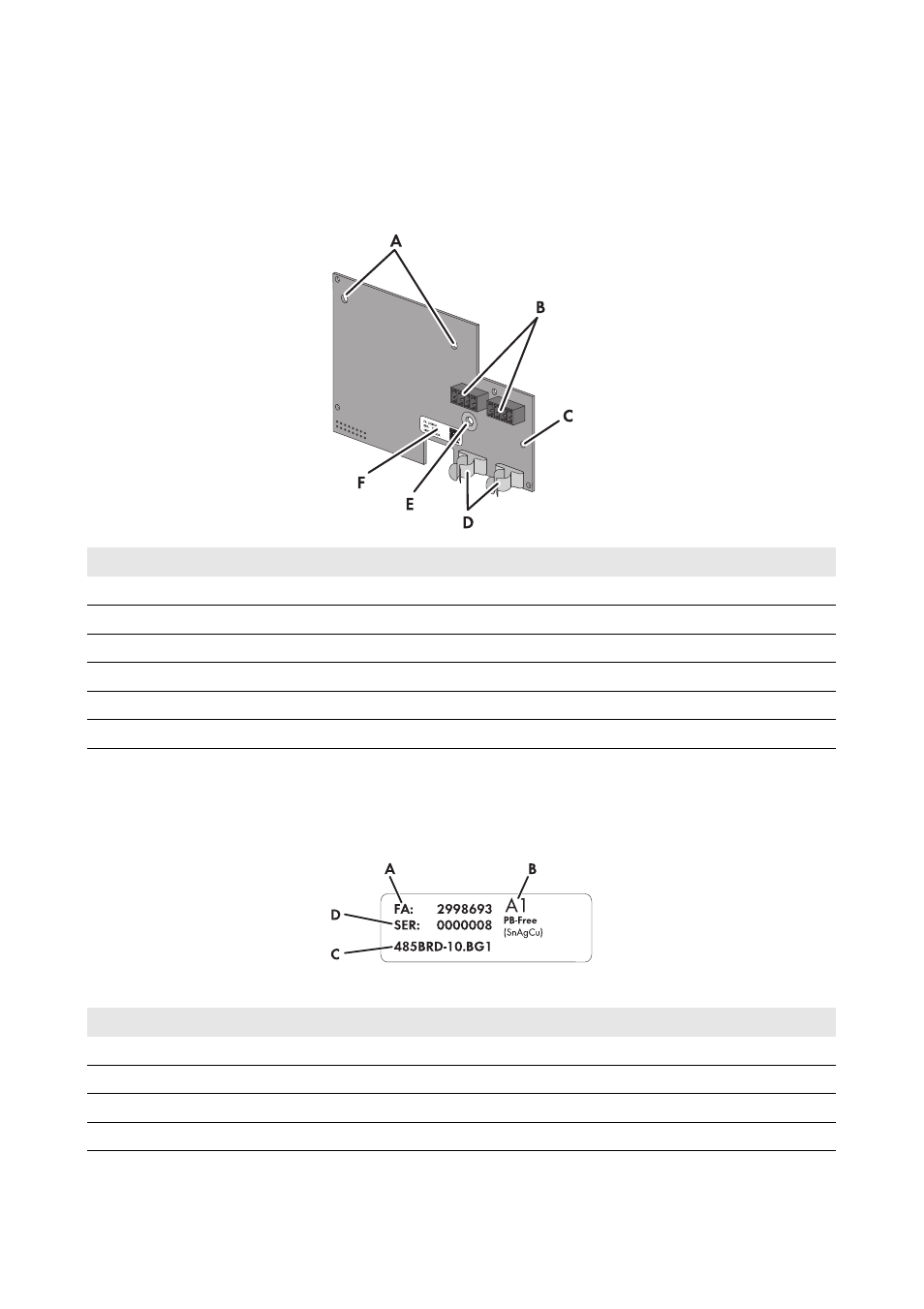

4 Description du produit
4.1 Module de données 485
Le module de données 485 permet de réaliser une communication RS485 filaire.
4.2 Plaque signalétique
La plaque signalétique permet d’identifier clairement le module de données 485. La plaque
signalétique se trouve sur la face avant du module de données 485.
Figure 2 : Structure de la plaque signalétique (exemple)
Les données figurant sur la plaque signalétique sont utiles en cas de question au Service en Ligne de
SMA. La plaque signalétique doit figurer en permanence sur le module de données 485.
Position Désignation
A Orifices pour la fixation avec les entretoises en plastique
B Embases pour l’enfichage des bornes à ressort
C Orifice pour la fixation de la feuille de plastique
D Pinces de blindage
E Orifice pour la fixation avec l’entretoise métallique
F Plaque signalétique
Position Explication
A Numéro de l’ordre de fabrication
B Version du module de données 485
C Type d’appareil
D Numéro de série
